תֵאוּר

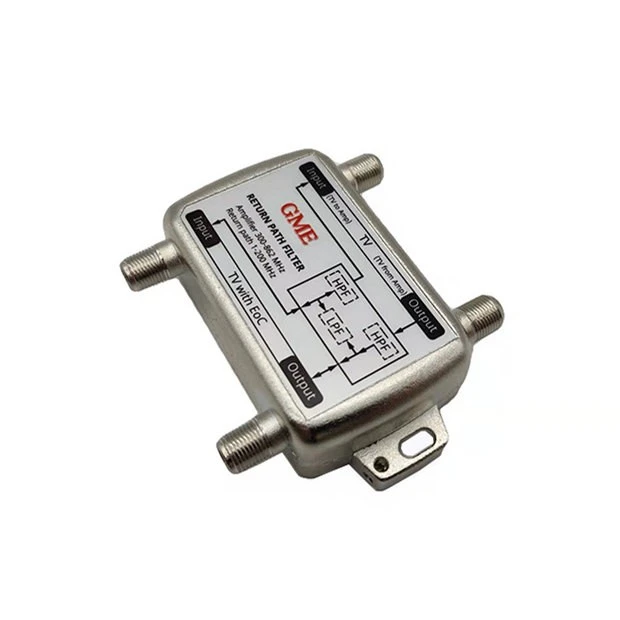

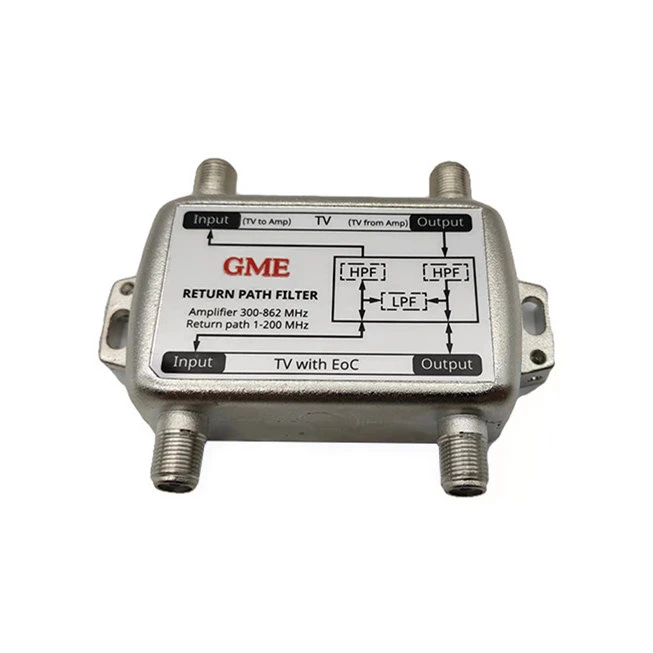

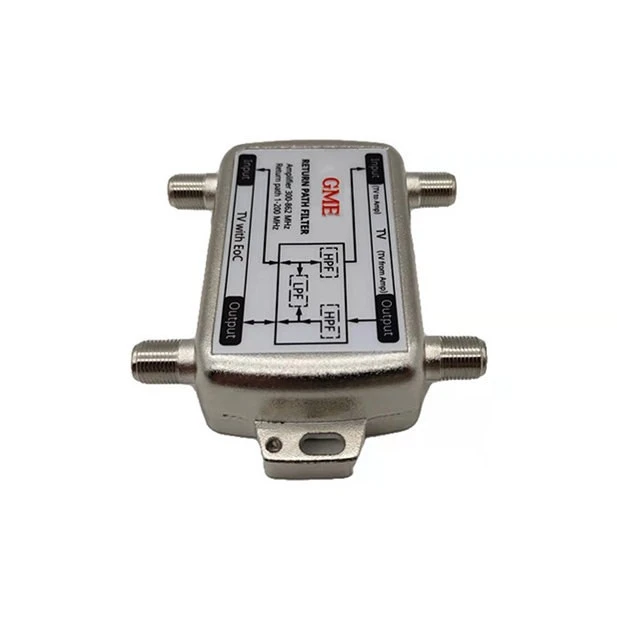

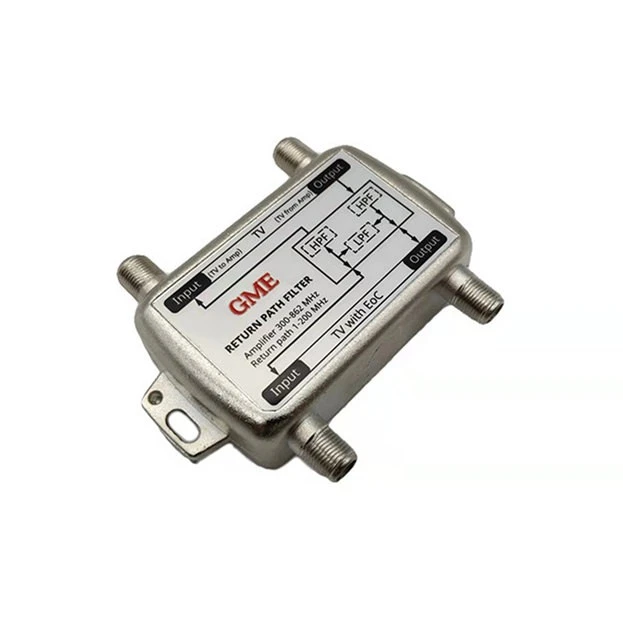

מסנן נתיב ההחזרה משמש לעקוף מגברים ברשת טלוויזיה רגילה מבוססת קואקס בתדר הנתונים של EoC. זה מאפשר לנתונים לקבל נתיב חזרה ולאות הטלוויזיה להיות מוגבר.
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||
|
מספר דגם: GDF-002 (GRPF-200) |
|||
|
פָּרִיט |
טיפוסי |
מגבלת QC |
תנאי מבחן |
|
טווח תדרים |
|||
|
|
|
1-200 מגה-הרץ |
נתיב חזרה |
|
|
|
300-862 מגה-הרץ |
מַגבֵּר |
|
אובדן הכנסה |
|||
|
IN (TV+EoC) ל-OUT (TV+EoC) |
-1.5dB |
-2.0dB מקסימום |
1-200 מגה-הרץ |
|
IN (TV+EoC) ל-IN (טלוויזיה למגבר)& |
-1.5dB |
-2.0dB מקסימום |
300-862 מגה-הרץ |
|
Out (TV+EoC) ל-Out (TV From Amp) |
|||
|
בידוד |
|||
|
IN (TV to Amp ) to Out (TV From Amp) |
-37dB |
-32dB דקות |
1-5 מגה-הרץ |
|
|
-50dB |
-48dB דקות |
6-200 מגה-הרץ |
|
|
-60dB |
-50dB דקות |
300-862 מגה-הרץ |
|
דְחִיָה |
|||
|
IN (TV+EoC) ל-OUT (TV+EoC) |
-60dB |
-50dB דקות |
300-862 מגה-הרץ |
|
IN (TV+EoC) ל-IN (טלוויזיה למגבר) & |
-37dB |
-32dB דקות |
1-5 מגה-הרץ |
|
Out (TV+EoC) ל-Out (TV From Amp) |
-50dB |
-48dB דקות |
6-200 מגה-הרץ |
|
החזר הפסד |
|||
|
|
-16dB |
-14dB דקות |
5-200 מגה-הרץ |
|
|
-17dB |
-15dB דקות |
300-862 מגה-הרץ |
|
מעבר DC |
|
כֵּן |
IN (TV+EoC) ל-IN (טלוויזיה למגבר) & |
|
|
Out (TV+EoC) ל-Out (TV From Amp) |
||
|
טמפרטורת הפעלה |
|
תואר -10-+40 |
|
|
טמפרטורת אחסון |
|
תואר -20-+70 |
|
|
מַחבֵּר |
|
F סוג נקבה |
כל היציאות |
|
עַכָּבָּה |
|
75 אוהם |
|
פרופיל החברה

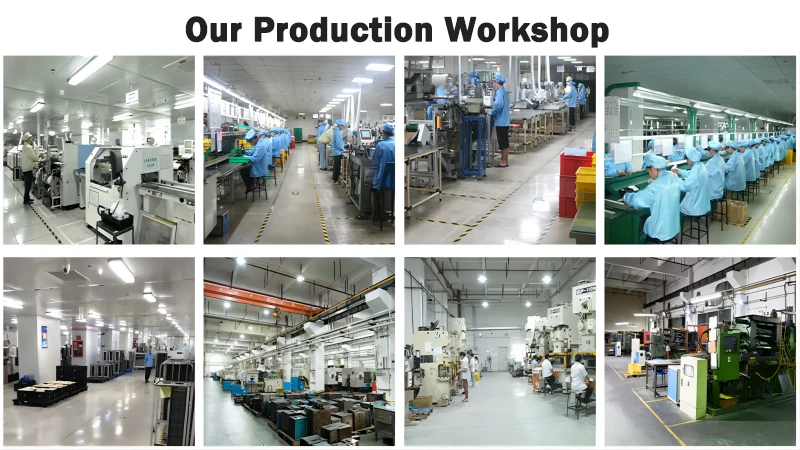

Goodmind Electronics (Shenzhen) Co., Ltd. הוקמה בשנת 1992 עם הון רשום של 18 מיליון דולר אמריקאי. המפעל שלה ממוקם בשנג'ן ויש לו יותר מ-1000 עובדים. זהו מיזם-היי-טק המשלב מו"פ, ייצור, מכירות ושירות, החברה מתמחה בחברת ייצור מקצועית של אנטנות / תקשורת רשת / Bluetooth / אביזרי AV / בית חכם / אביזרי רכב. המפעל משולב אנכית. במפעל יש עיבוד פלסטיק, הטבעת מתכת, יציקת אבץ, SMT, DIP ומרכז הרכבה. לחברה חוסן פיננסי חזק, צוות מו"פ מקצועי, ציוד ייצור מעולה וייצור רזה, והיא מחויבת ליצירת מוצרים{13} באיכות גבוהה עבור הלקוחות.
מהו מסנן נתיב החזרה?
במערכות תקשורת RF, מסנן נתיב חזרה הוא רכיב שנועד לסנן אותות לא רצויים או רעשים שעלולים להפריע לפעולה התקינה של המערכת. זה עוזר להבטיח שהאותות המועברים ממכשיר או מערכת למקום אחר יהיו נקיים מהפרעות ורעש, תוך שמירה על שלמות התקשורת.
כיצד פועל מסנן נתיב החזרה?
מסנני נתיב החזרה משתמשים בדרך כלל בטכניקות שונות, כגון סינון LC פסיבי (קבלי משרן-), סינון פעיל או עיבוד אותות דיגיטלי, כדי להחליש באופן סלקטיבי תדרים או טווחי תדרים ספציפיים. על ידי חסימת אותות לא רצויים תוך מתן אפשרות לאותות רצויים לעבור דרכם, מסנני נתיב חזרה עוזרים לשפר את יחס האות-ל-הרעש ולשפר את ביצועי המערכת הכוללים.
היכן משתמשים במסנני נתיב החזרה?
מסנני נתיב חזרה מוצאים יישומים במערכות תקשורת RF שונות, כולל רשתות טלוויזיה בכבלים (CATV), מערכות תקשורת לווייניות, רשתות אינטרנט רחבות פס ומערכות תקשורת אלחוטיות. הם משמשים לעתים קרובות בהגדרות של מקלט משדר- שבהן שמירה על נתיב חזרה נקי לאותות חיונית לתקשורת אמינה.
שאלות נפוצות
ש: מהם היתרונות של שימוש במסנני נתיב החזרה?
ת: על ידי סינון הפרעות ורעש לא רצויים, מסנני נתיב חזרה עוזרים לשפר את איכות האות, להפחית את השפלת האות ולשפר את הביצועים והאמינות הכוללים של מערכות תקשורת RF. הם יכולים גם לעזור למזער הפרעות אלקטרומגנטיות (EMI) ולהבטיח עמידה בתקנים הרגולטוריים.
ש: כיצד אוכל לבחור את מסנן נתיב ההחזרה הנכון עבור היישום שלי?
ת: קחו בחשבון גורמים כגון טווח התדרים של הפעולה, רמת הנחתה רצויה עבור אותות לא רצויים, דרישות התאמת עכבת קלט/פלט, וכל שיקול סביבתי או רגולטורי ספציפי. התייעצות עם מומחי הנדסת RF או התייחסות למפרטי המערכת יכולים לעזור בבחירת מסנן נתיב ההחזרה המתאים.
ש: האם ישנם סוגים שונים של מסנני נתיב החזרה?
ת: כן, מסנני נתיב החזרה מגיעים בסוגים ובתצורות שונות, כולל מסננים פסיביים, מסננים אקטיביים, מסננים להרכבה על פני השטח, מסננים קואקסיאליים ומודולי סינון משולבים. הבחירה בסוג המסנן תלויה בדרישות ובאילוצים הספציפיים של היישום.
ש: מהם כמה אתגרים נפוצים הקשורים למסנני נתיב החזרה?
ת: אתגרים נפוצים כוללים פשרות- בין ביצועי מסנן (הנחתה, אובדן הכנסה) לבין פרמטרים אחרים של מערכת, כגון גודל, עלות וצריכת חשמל. תכנון מסנני נתיב חזרה יעילים עשוי לכלול גם טיפול בבעיות כגון התאמת עכבה, אדוות פס מעבר ועיוות לא ליניארי.
ש: האם יש דרישות תחזוקה עבור מסנני נתיב החזרה?
ת: מסנני נתיב החזרה בדרך כלל אינם דורשים תחזוקה שוטפת. עם זאת, ייתכן שיהיה צורך בבדיקות תקופתיות כדי לוודא שהמסנן פועל כראוי וכדי לזהות כל סימן של נזק או השפלה שעלולים להשפיע על ביצועיו. במקרים כאלה, ייתכן שיהיה צורך בהחלפה או תיקון.
