תֵאוּר

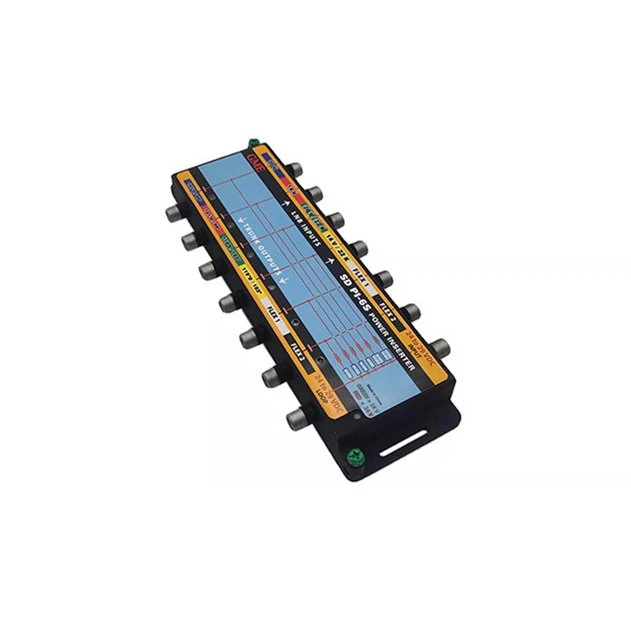

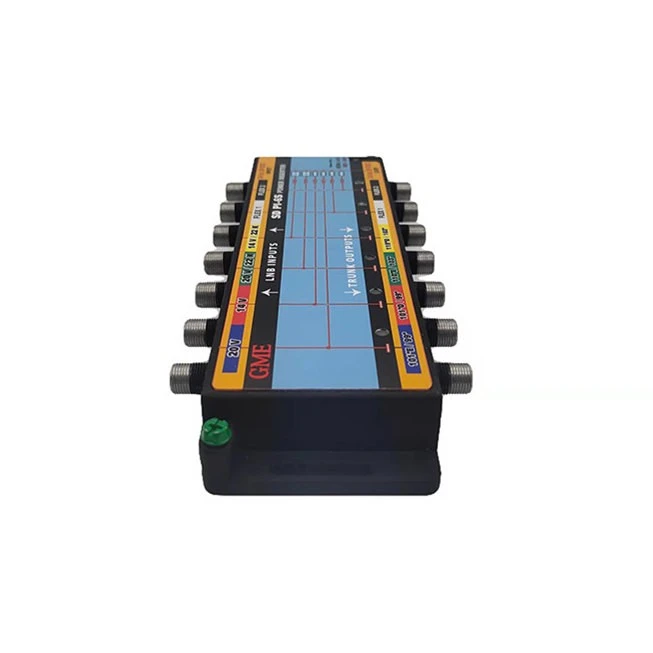

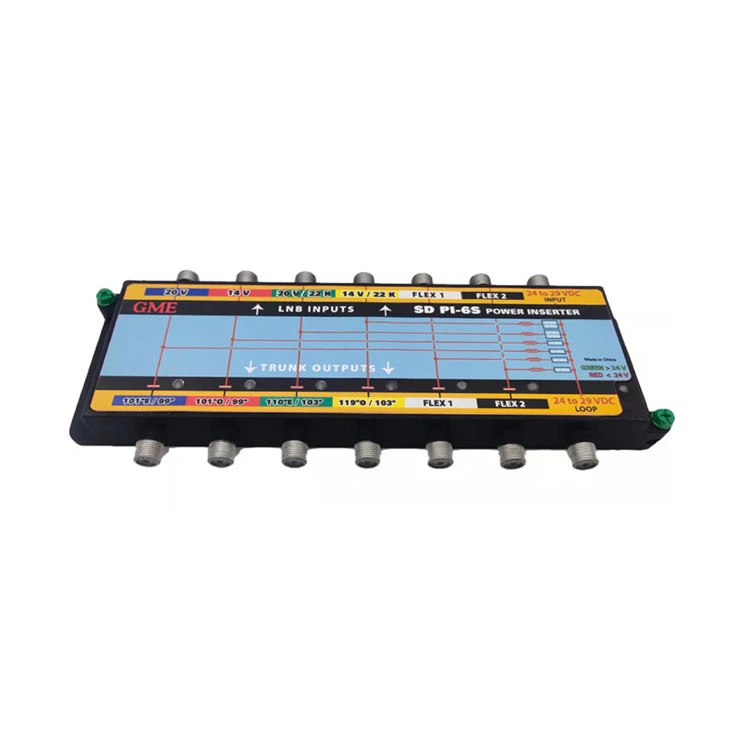

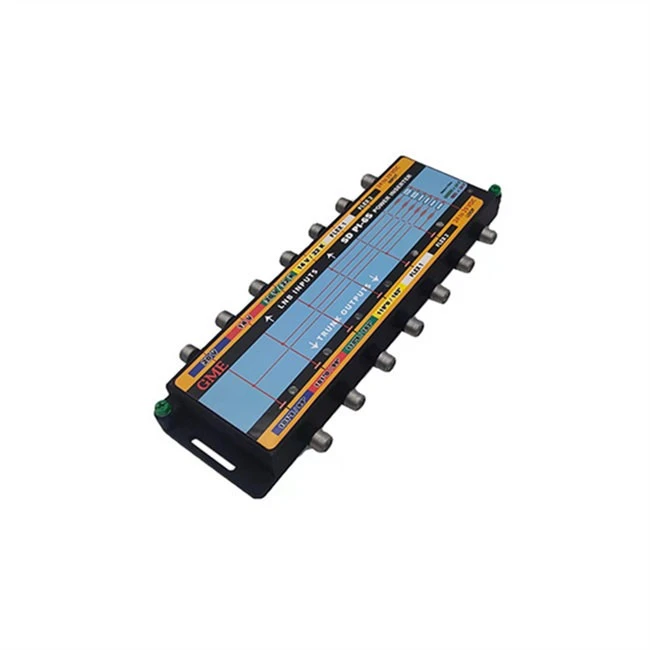

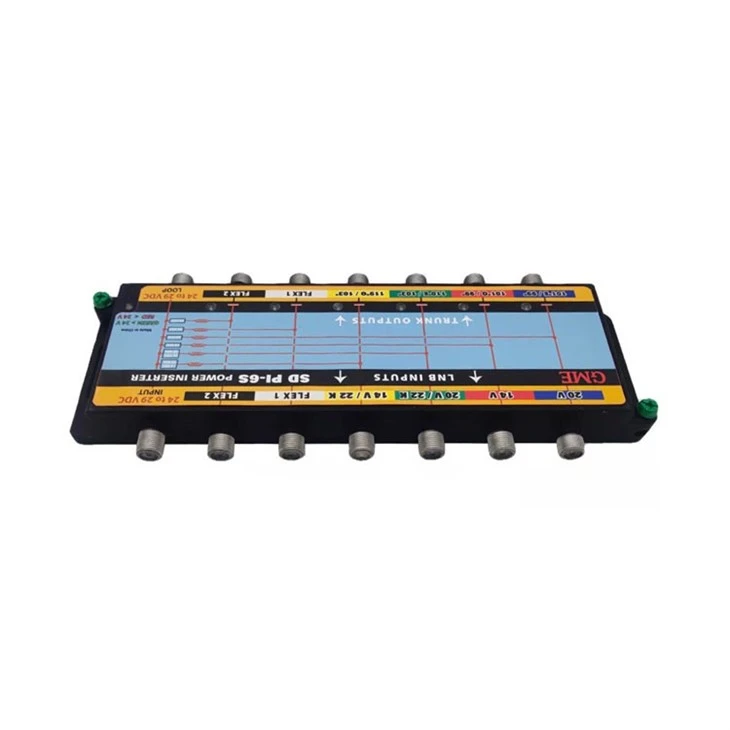

לוקר קוטביות מכניס כוח לווין של DirecTV
דגם SDPI6S מפעיל DIRECTV SL5 LNB, קוטביות נועלת את ארבע יציאות הצלחת ומספקת שתי יציאות של 20 V כדי להפעיל את ה-95º LNB בצלחת DTV66E וקוטביות עתידית אפשרית. מגברים המופעלים על ידי קו עשויים להיות מופעלים על ידי מכניס הכוח. בסך הכל שני אמפר של DC זמינים משנאי הכוח המוגן במעגל קצר.
מַצָב
האותות מצלחת SLSP-F SlimLine® עם קוטביות DIRECTV® (4) עם SL5 LNB, צלחת DTV66E 95º וקוטביות 6 אפשרית נדרשים עבור מתגים מרובים.
פִּתָרוֹן
דגם SD PI-6S מפעיל DIRECTV® SL5 LNB, קוטביות נועלת את ארבע יציאות הצלחת ומספקת 20 V FLEX1 ו-13 V בכניסות FLEX2 כדי להפעיל את 95º LNB בצלחת DTV66E או LNBs אחרים.
תכונות
◆ DIRECTV SL5 Ka/Ku רוחב פס 250 עד 2150 מגה-הרץ

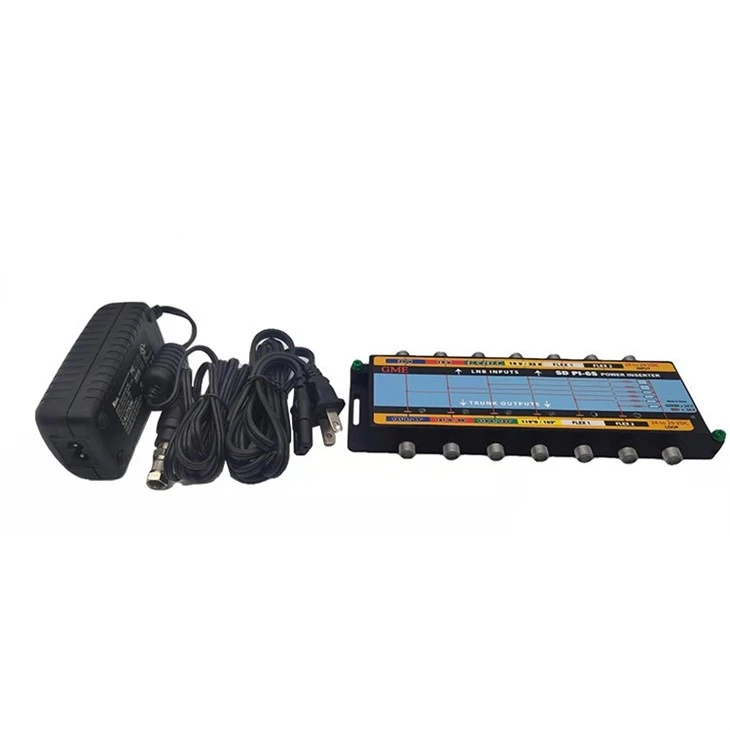

◆ מופעל על ידי מתאמי מתח PI-29 או PS242000A
◆ מניע SL5, SL3 ו-LNBs של תצוגת עולם
◆ מארז קומפקטי: 1 אינץ' SCTE Indoor F Spacing
◆ מד רמת מתח בנוי באדום / ירוק
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||
|
מספר דגם: GDINS-001 (SD PI-6S) |
|||
|
פָּרִיט |
טיפוסי |
QCLIMIT |
תנאי מבחן |
|
FREQ. לָנוּעַ |
|
|
250-2150 מגה-הרץ |
|
הפסד הכנסה |
|||
|
|
-1.0 dB |
-1.5 dB MAX |
250-2150 מגה-הרץ |
|
בידוד |
|||
|
בין יציאות |
-40dB |
-35dB MIN |
250-2150 מגה-הרץ |
|
החזר הפסד |
|
|
|
|
קלט/פלט |
-12dB |
-10dB MIN |
250-2150 מגה-הרץ |
|
כניסות עם מתח DC |
|||
|
יציאה מס' 1 (20V 101 מעלות ו-99 מעלות) |
|
20±0.5 VDC |
@50-350 mA |
|
יציאה מס' 2 (14V 101 מעלות ו-99 מעלות) |
|
13.5±0.5 VDC |
@50-350 mA |
|
יציאה מס' 3 (22KHz ו-20V 110 מעלות ו-103 מעלות) |
|
20±0.5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz ו-14V 119 מעלות ו-103 מעלות) |
|
13.5±0.5 VDC (+22KHz) |
@50-350 mA |
|
PORT #5 (FLEX PORT1) |
|
20±0.5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0.5VDC |
@50-350 mA |
|
מאפייני אותות של 22KHz |
|||
|
FREQ |
|
22±4KHz |
|
|
מחזור חובה |
|
±50﹪ |
＜24.0 VDC |
|
רָמָה |
|
400mVp-p MIN |
＞24.0 VDC |
|
צבע LED POWER |
|
אָדוֹם |
|
|
מקביל ל: |
|
יָרוֹק |
|
|
מיתוג כוח |
|
24V-29VDC |
מיתוג כוח |
|
קֶלֶט |
|
100-240VAC / 50/60Hz |
כל היציאות |
|
תְפוּקָה |
|
24VDC/2.08A |
כל היציאות |
|
עַכָּבָּה |
|
75 אוהם |
(6) SCTE INDOOR F |
|
מַחבֵּר |
|
"F" TYPE FEMALE |
|
|
מספר יציאות קלט/פלט |
|
|
|
פרופיל החברה

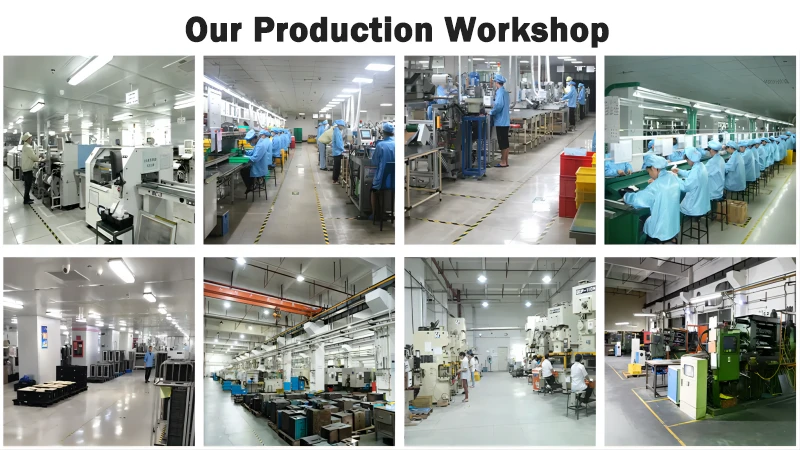

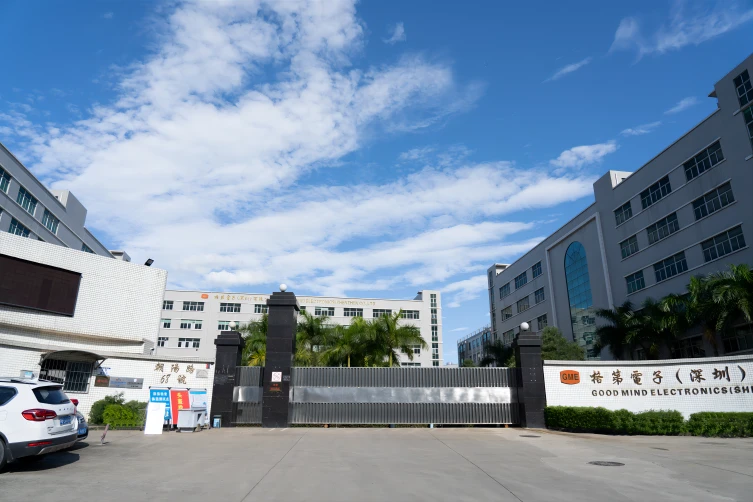

Goodmind Electronics (Shenzhen) Co., Ltd. הוקמה בשנת 1992 עם הון רשום של 18 מיליון דולר אמריקאי. המפעל שלה ממוקם בשנג'ן ויש לו יותר מ-1000 עובדים. זהו מיזם-היי-טק המשלב מו"פ, ייצור, מכירות ושירות, החברה מתמחה בחברת ייצור מקצועית של אנטנות / תקשורת רשת / Bluetooth / אביזרי AV / בית חכם / אביזרי רכב. המפעל משולב אנכית. במפעל יש עיבוד פלסטיק, הטבעת מתכת, יציקת אבץ, SMT, DIP ומרכז הרכבה. לחברה חוסן פיננסי חזק, צוות מו"פ מקצועי, ציוד ייצור מעולה וייצור רזה, והיא מחויבת ליצירת מוצרים{13} באיכות גבוהה עבור הלקוחות.
כיצד פועל מכניס חשמל ללוויין?
ה-Sately Power Inserter מחובר בשורה בין מקלט הלוויין לצלחת הלוויין. הוא מקבל כוח מהמקלט הלוויין דרך הכבל הקואקסיאלי ולאחר מכן שולח את הכוח הזה ל-LNB דרך אותו כבל. כוח זה חיוני עבור ה-LNB כדי להגביר ולהמיר את אותות הלוויין המתקבלים לצורה שמיש עבור המקלט.
מה המטרה של מכניס כוח לווייני?
המטרה העיקרית של מכניס כוח לווייני היא לספק חשמל ל-LNB, הכרחי כדי שהוא יפעל. ללא הכוח המסופק על ידי המכניס, ה-LNB לא יוכל להגביר את האותות החלשים המתקבלים מצלחת הלוויין.
כיצד ניתן להתקין מכניס חשמל ללוויין?
התקנה של מכניס חשמל ללוויין היא בדרך כלל פשוטה. ראשית, נתק את הכבל הקואקסיאלי ממקלט הלוויין. לאחר מכן, חבר קצה אחד של הכבל הקואקסיאלי ליציאת הקלט של המכניס ואת הקצה השני ליציאת המוצא של המכניס שכותרתו "to LNB" או דומה. לבסוף, חבר את ספק הכוח של מכניס הכוח לשקע חשמל וודא שמכניס המתח מקבל חשמל.
שאלות נפוצות
ש: האם אני יכול להשתמש בכל Inserter Power Satellite עם מערכת הלוויין שלי?
ת: חיוני להשתמש ב-Sately Power Inserter התואם למערכת הלוויין ול-LNB שלך. ודא שהמכניס מספק את המתח והזרם הנכונים הנדרשים על-ידי ה-LNB שלך, שכן שימוש במכניס לא תואם עלול לגרום נזק ל-LNB או לגרום לאיכות אות ירודה.
ש: האם ניתן להשתמש ב-Sately Power Inserter בחוץ?
ת: בעוד שמכניסי חשמל ללוויין מתוכננים בדרך כלל לשימוש פנימי, ישנם דגמים עמידים בפני מזג אוויר זמינים שניתן להשתמש בהם בחוץ. אם אתה צריך להתקין את המכניס בחוץ, ודא שאתה משתמש במארז או כיסוי עמיד בפני מזג אוויר כדי להגן עליו מפני פגעי מזג האוויר ולמנוע נזקי מים.
ש: היכן אוכל לרכוש מכניס חשמל ללוויין?
ת: מכניסי חשמל ללוויין זמינים לרכישה ממגוון קמעונאי אלקטרוניקה, חנויות מקוונות וספקי ציוד לווייני. הקפד לבחור מוכר בעל מוניטין וודא שהמכניס תואם למערכת הלוויין שלך לפני ביצוע רכישה.
