תֵאוּר

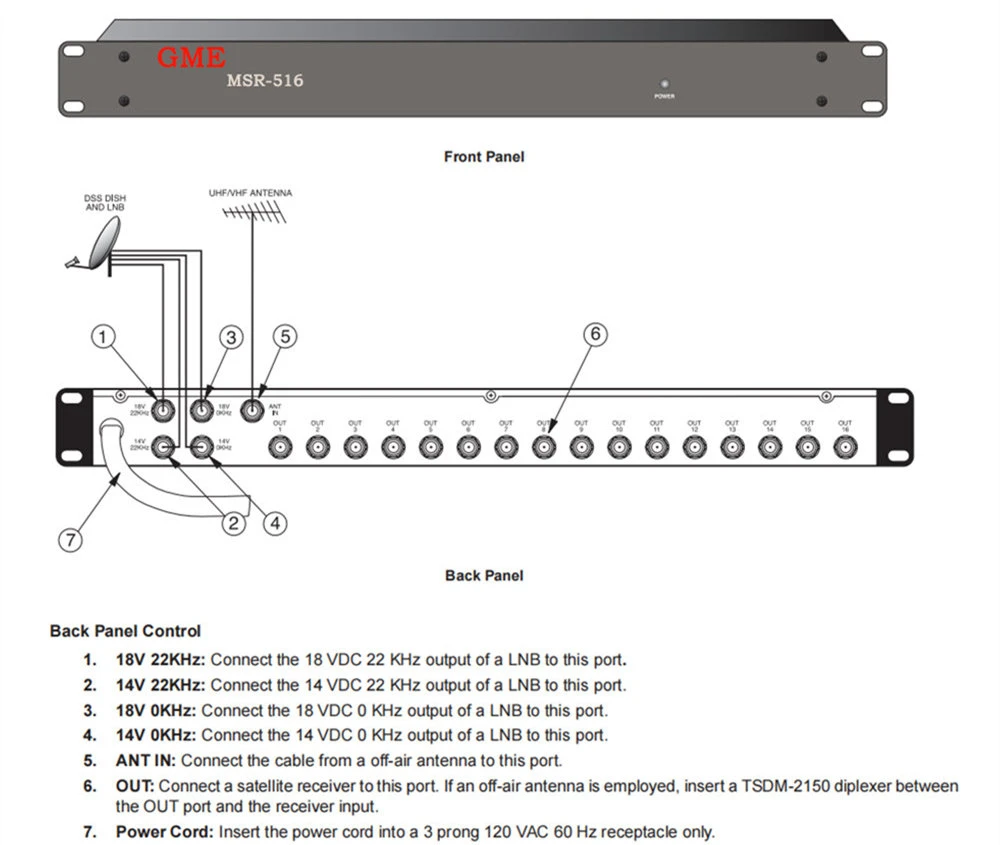

ה-MSR-516 המותקן על מתלה תואם למערכות קליטת צלחת DIRECTV שלב שלוש על ידי מתן 4 כניסות LNB ואנטנה אחת ומספק 16 יציאות. 5X16 Rack Satellite Multiswitch. צליל קבוע של 22 קילו-הרץ מסופק ב-2 מיציאות הקלט ו-14 או 18 יציאות מתח פנימיות ו-DC מוליכות LNB.
- עיצוב ממשק פשוט עם 5 כניסות מספק 4 כניסות קוטביות לווייניות בתוספת אנטנה אחת מחוץ לאוויר ו-16 יציאות, להתקנה מהירה.
- 5X16 מתלה מולטי מתג לווין טווח תדרים רחב 40~2150MHz.
- תואם עם DIRECTV Phase III ומערכות קליטה אחרות המשתמשות ב-22kHz מטריצת דיודות PIN של מיתוג צלילים מקטין את זמן העברת הקוטביות וחפצים דיגיטליים, ומספק איכות תמונה עקבית.
- 14 או 18 וולט DC וטון 22kHz מסופקים כדי להפעיל את ה-LNB ולהעביר מיתוג פנימי מגבר-מובנה מפצה על הפסדי הכנסה, ומפחית את הצורך בהגברה חיצונית.
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||
|
מספר דגם: GDMS-003-2 (MSR-516) |
|||
|
פָּרִיט |
טיפוסי |
מגבלת QC |
תנאי מבחן |
|
FREQ. לָנוּעַ |
|
|
|
|
ANT IN |
|
|
54~806 מגה-הרץ |
|
ישב פנימה |
|
|
950~2150 מגה-הרץ |
|
הַחוּצָה |
|
|
54~2150 מגה-הרץ |
|
הפסד הכנסה / (נמלה פנימה) |
0 dB |
-1.5 dB מקסימום. |
54 ~ 550 מגה-הרץ |
|
0 dB |
-2.5 dB מקסימום. |
551 ~ 806 מגה-הרץ |
|
|
GAIN(SAT IN) |
4dB |
2 dB Min. |
950 ~1750 מגה-הרץ |
|
2 dB |
0 dB Min |
1751 ~ 2150 מגה-הרץ |
|
|
בידוד |
|
|
|
|
קוטביציה צולבת |
- 30 dB |
- 25 dB Min. |
950 ~ 2150 מגה-הרץ |
|
OUT TO OUT |
- 15 dB |
- 14 dB Min. |
54 ~ 806 מגה-הרץ |
|
- 30 dB |
- 28 dB Min. |
950 ~ 2150 מגה-הרץ |
|
|
ישב פנימה כדי לשבת פנימה |
- 40 dB |
- 35 dB Min. |
950 ~ 2150 מגה-הרץ |
|
עצור את הנחתת הלהקה |
2 0 dB |
15 dB דק' |
יציאת ANT @ ב-950 מגה-הרץ |
|
|
2 0 dB |
15 dB דק' |
יציאת SAT @ ב-806 מגה-הרץ |
|
החזר הפסד |
|
|
|
|
קלט/פלט |
- 6 dB |
- 5dB Min |
54 ~ 806 מגה-הרץ |
|
- 10 dB |
- 8 dB Min |
950 ~ 1450 מגה-הרץ |
|
|
- 8 dB |
- 6 dB Min |
1451 ~ 2150 מגה-הרץ |
|
|
יכולת קלט |
|
|
|
|
(דחיסה של 1dB) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV Min |
ב-67.25 מגה-הרץ קלט |
|
ישב פנימה |
110 dBuV |
108 dBuV Min |
ב-950 מגה-הרץ קלט |
|
נקודת החלפת LHCP/RHCP |
|
14.0~15.0VDC |
|
|
MULTI-SW 22KHz SWITHING POINT |
|
150~300Vp-עמ' |
אות בדיקת גל ריבועי |
|
|
|
|
לא מכאני |
|
פלט 22KHz SINGNAL |
|
|
|
|
תדר תווים. |
|
22±4KHz |
|
|
מִשׂרַעַת |
|
650±250mVp-עמ' |
|
|
הטיית מתח/זרם |
|
|
|
|
מתח הטיית LNB קבוע |
|
|
|
|
יציאת 13V/0KHz 13V/22KHz |
|
12.8~13.5VDC |
0~300mA |
|
יציאת 18V/0KHz 18V/22KHz |
|
17.9~18.9VDC |
0~450mA |
|
כניסת כוח |
|
120VAC±10% 60Hz |
|
|
מַחבֵּר |
|
נקבה מסוג "F". |
כל היציאות |
|
עַכָּבָּה |
|
75 אוהם |
כל היציאות |
שאלות נפוצות
ש: האם אתה יכול לייצר את ההזמנה עם המותג של הלקוח?
ת: כן, כמובן. שירות OEM & ODM מסופק בחום.
ש: איך אתה שולט על איכות המוצר?
ת: איכות ראשונה. כל המוצרים הנבחרים שלנו עוברים בדיקות סטנדרטיות לפני האריזה והמשלוח.
ש: איך אתה שולח את הסחורה?
ת: אנחנו בדרך כלל מעבירים בדרך ים או אוויר.
ש: מהו השוק העיקרי שלך?
ת: אירופה, צפון אמריקה, דרום אמריקה, המזרח התיכון וכו'.
