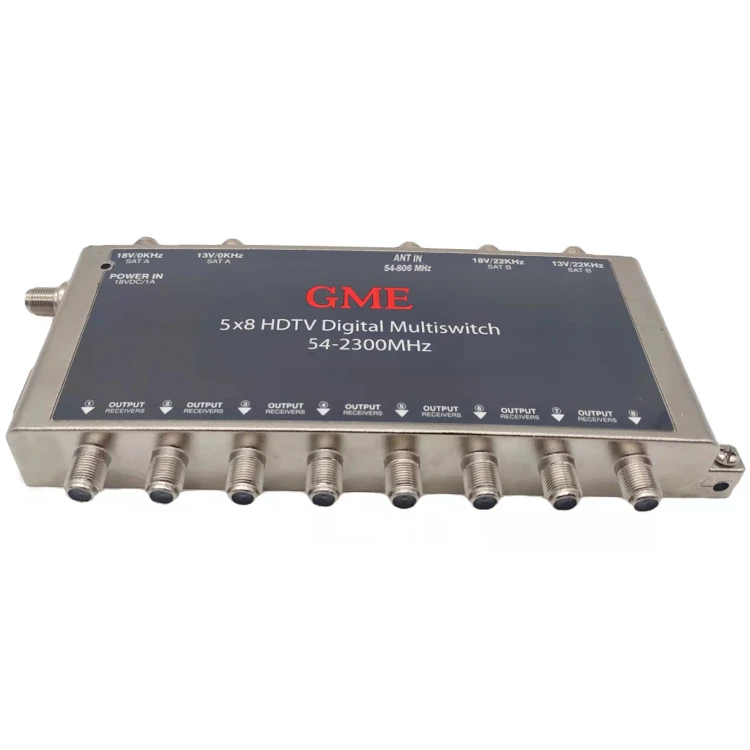

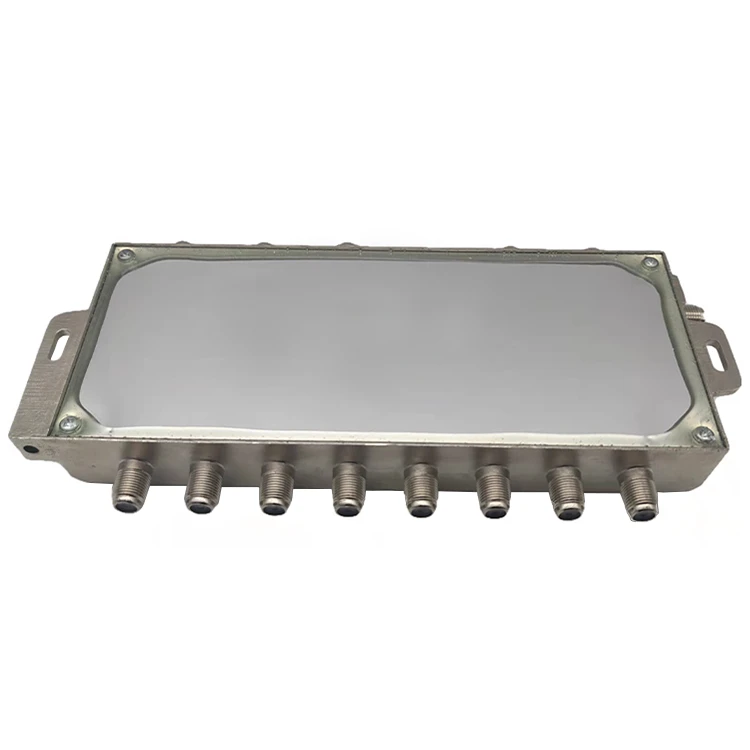

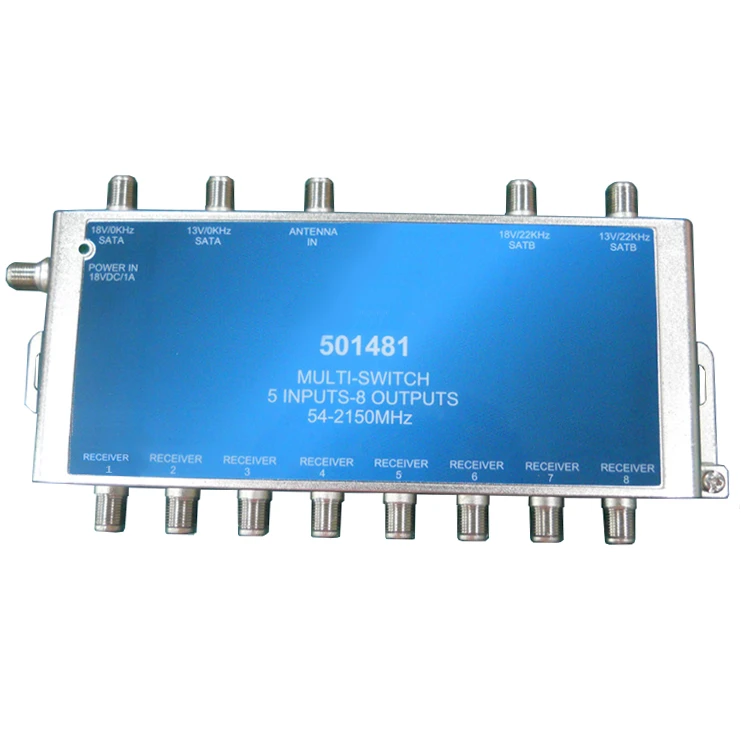

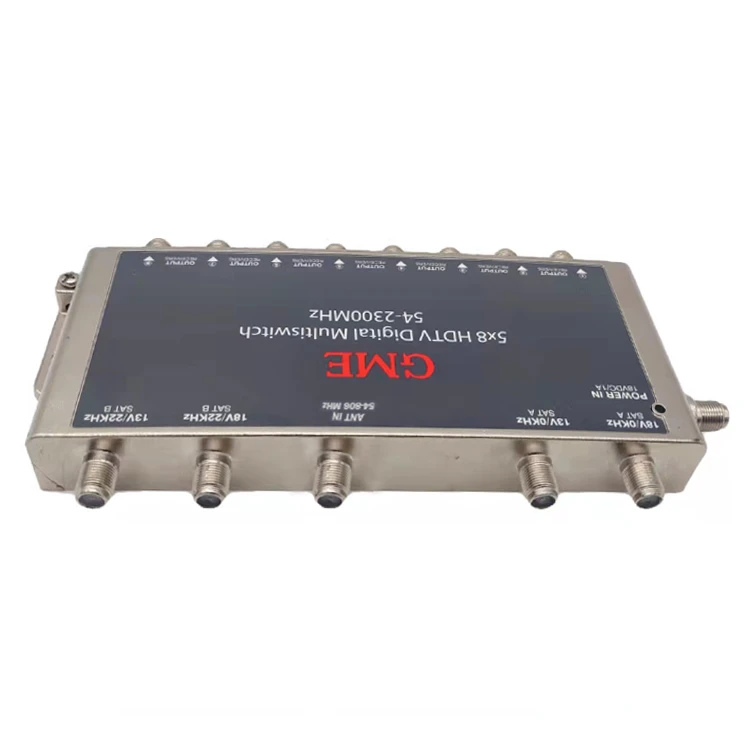

מתג 5×8 HDTV Digital Multiswitch (5-כניסות × 8 פלטים מטריצה דיגיטלית בחדות גבוהה)הוא מכשיר מקצועי להפצת אותות שמע-. הוא מנתב בצורה גמישה 5 מקורות קלט-בהבחנה גבוהה (כגון מכשירי מסך-טופ, נגני Blu-ריי, מחשבים וכו') ל-8 התקני תצוגה (כגון טלוויזיות, מקרנים, צגים).
תכונות
- 5 כניסות ו-8 יציאות
- כל LNB יכול להיות מופעל באמצעות Multiswitch באמצעות מתאם מתח המחובר למתג רב.
- כל מקלט לווייני המחובר יכול לבחור תוכניות בקוטביות אנכית או בקוטביות אופקית על ידי שימוש במתקן בחירת הקוטביות המובנה בכל מקלט בודד שהם 13V/18V & 22KHz ON/OFF.
מפרטים
| מפרט/דגם | 4058/4058-MN | 4058-22KHz |
| Input Freq.Range (ANTIn) | 40-806 מגה-הרץ | 40-806 מגה-הרץ |
| טווח תדר קלט (LNB In) | 950-2150 מגה-הרץ | 950-2150 מגה-הרץ |
| תְפוּקָה | 40-2150 מגה-הרץ | 40-2150 מגה-הרץ |
| הפסד הכנסה 40-216 מגה-הרץ | -3dB | -3 dB |
| 217-806 מגה-הרץ | -2 dB | -2dB |
| 950-1750 מגה-הרץ | 2dB | 2dB |
| 1751-2150 מגה-הרץ | 0dB | 0 dB |
| שטוחות 40-216 מגה-הרץ | ±2 dB | ±2dB |
| 217-806 מגה-הרץ | ±2.5dB | ±2.5dB |
| 950-1750 מגה-הרץ | ±3.0 dB | ±3.0 dB |
| 1751-2150 מגה-הרץ | ±3.0 dB | ±3.0 dB |
| בידוד Sat In to Sat ב-950-2150 מגה-הרץ | -35 dB | -35 dB |
| Isolation Out to Out 40-806 מגה-הרץ | -25 dB | -25 dB |
| 950-2150 מגה-הרץ | -30 dB | 30 dB |
| קיטוב צולב 950-1750 מגה-הרץ | 35 dB | 35dB |
| 1751-2150 מגה-הרץ | -30 dB | -30 dB |
| בידוד B/W 950MHz&860MHz יציאת שבת | -25dB | -25 dB |
| 860נמל נמלה של מגה-הרץ ו-950 מגה-הרץ | ||
| נמלה עם הפסד חוזר ב-40-806 מגה-הרץ | -10 dB | -10 dB |
| שבת 950-2150 מגהרץ | -10 dB | -10 dB |
| תפוקה 40-806 מגה-הרץ | -10 dB | -10 dB |
| 950-1450 מגה-הרץ | -10 dB | -10 dB |
| 1451-2000 מגה-הרץ | -10 dB | -10 dB |
| 2001-2150 מגה-הרץ | -6 dB | -6 dB |
| יכולת קלט יציאת נמלה דחיסה של 1dB כניסת CH3 |
103dBμV | 103dBμV |
| יכולת קלט יציאת דחיסה של 1dB קלט 950MHz |
96dB μV | 96dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| מחברים (כל היציאות) | F-נקבה | F-נקבה |
| מתח מתג LNBA (18V/OKHz) | 15.5 VDC-19.5 VDC | 15.5 VDC-19.5 VDC |
| LNB B(18V/22KHz) | 15.5 VDC-19.5 VDC | 15.5 VDC-19.5 VDC |
| LNB C(14V/22KHz) | 12.5 VDC-14.0 VDC | 12.5 VDC-14.0 VDC |
| LNBD(14V/OKHz) | 12.5 VDC-14.0 VDC | 12.5 VDC-14.0 VDC |

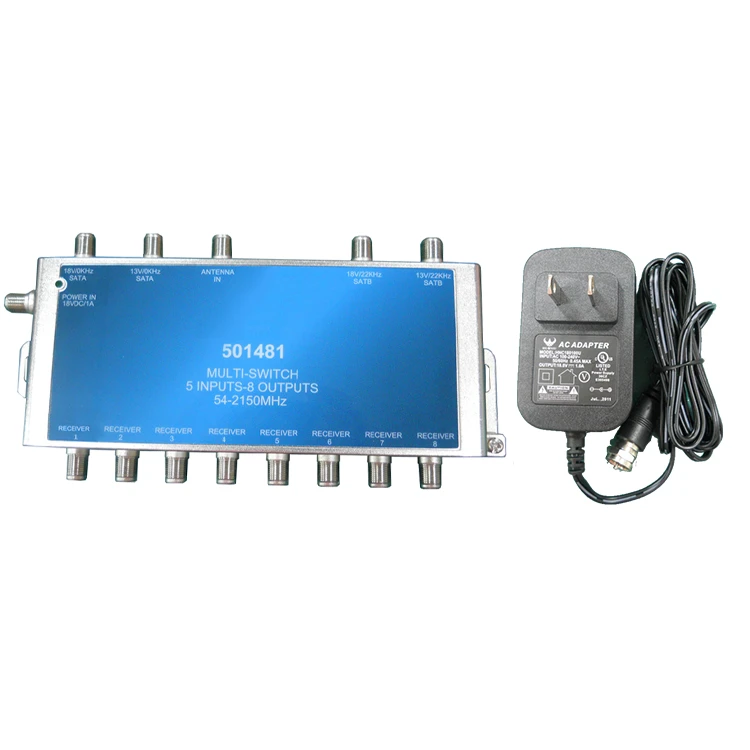

| כניסת מתח מתאם | 120VAC/60Hz | 120VAC/60Hz |
| פלט כוח מתאם | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz Signal Frog & Amplified ב-LNB קלט 22KHz פועל |
22±4KHz 650±250mVp-עמ' |
