תֵאוּר
• טווח תדרים רחב פס 40 עד 2300 מגה-הרץ ביצועים גבוהים SMD מודפסים-שכבתיים- עיצוב לוח מעגלים מבטיח בידוד גבוה מיציאה-ל-יציאה כדי לספק הגנה מזויפת על הספק וכדי למזער אינטראקציה לא רצויה של ערוצים, תוך הפחתת עיוות התמונה.

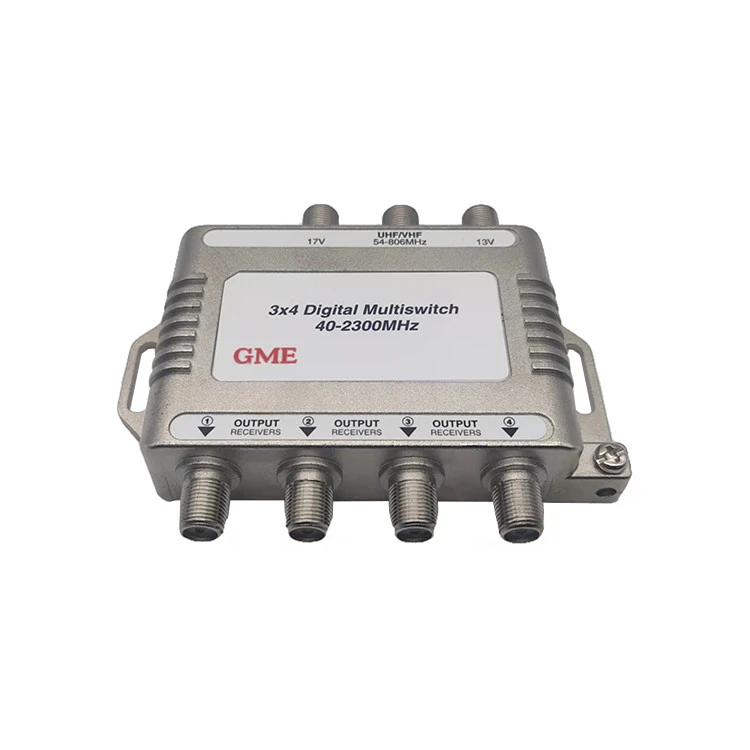

• יציאות 3X4 Digital Multiswitch עם אובדן החזרה גבוה שתוכננו במיוחד עבור רשתות MDU ויישומי ריבוי מנויים מפחיתות השתקפויות מיקרו, משפרות את שחזור הנתונים ומפחיתות עיוותים הרמוניים.
• עיצוב ממשק מחבר פשוט מסוג F- מספק אותות לוויין ואנטנה לניתוב ל-4 או 8 יציאות.
• מטריצת דיודת PIN בעלת ביצועים גבוהים-מפחיתה את זמן העברת הקוטביות וחפצים דיגיטליים המספקים איכות תמונה עקבית.
• אות אנטנה משתלב עם לוויין ביציאה (חלק מהדגמים), מבטל את השילוב החיצוני, מפחית את העלות והעומס.
• תואם לשירותי לוויין Direct to Home המספקים מיתוג מתח וצלילים לבחירת קוטביות.

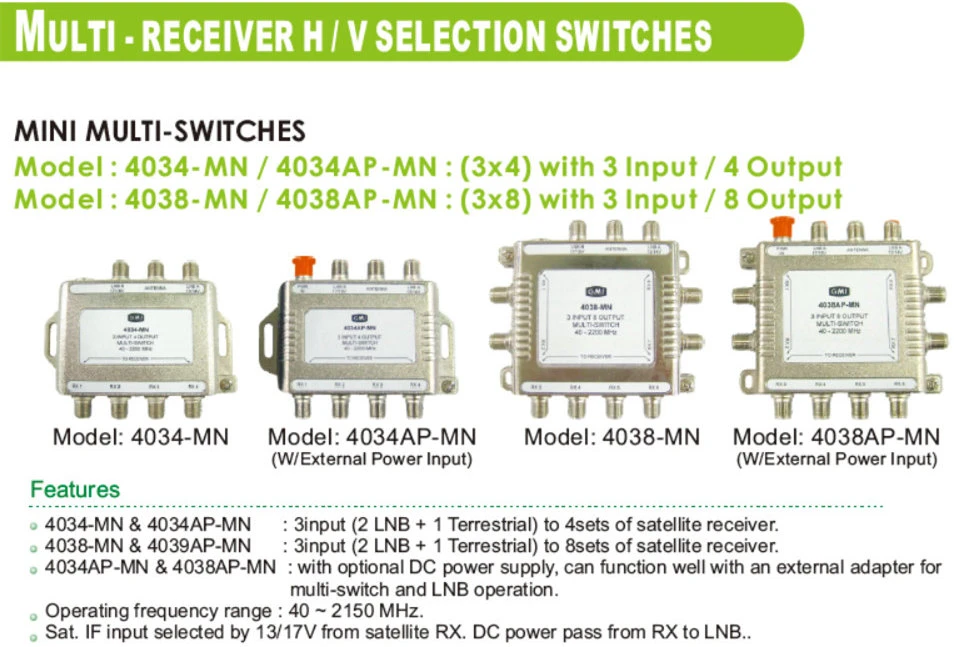

• 3X4 Multiswitch דיגיטלי תואם עם Dish ו-DirectV.

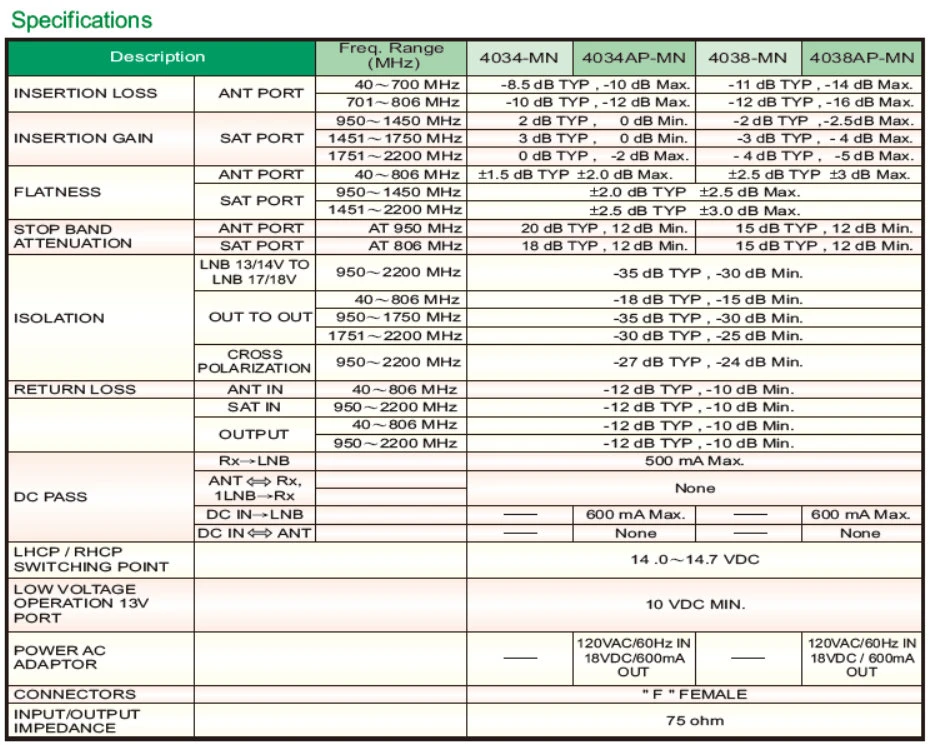

מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||
|
מספר דגם: GDMS-001 (4034MN) |
|||
|
תֵאוּר |
תדירות טווח (MHZ) |
|
|
|
הפסד הכנסה |
נמל נמלים |
40~700 מגה-הרץ |
-8.5 dB TYP, -10 dB מקסימום. |
|
701~806 מגה-הרץ |
-10 dB TYP, -12 dB מקסימום. |
||
|
רווח הכנסה |
יציאת SAT |
950~1450 מגה-הרץ |
2 dB TYP, O dB Min. |
|
1451~1750 מגה-הרץ |
3 dB TYP, O dB Min. |
||
|
1751~2200 מגה-הרץ |
0 dB TYP, -2 dB מקסימום. |
||
|
שְׁטִיחוּת |
נמל נמלים |
40~806 מגה-הרץ |
±1.5 dB TYP +2.0 dB Max. |
|
יציאת SAT |
950~1450 מגה-הרץ |
+2.0 dB TYP +2.5 dB Max. |
|
|
1451~2200 מגה-הרץ |
+2.5 dB TYP ±3.0 dB Max. |
||
|
עצור להקה |
נמל נמלים |
AT 950 מגה-הרץ |
20 dB TYP, 12 dB Min. |
|
הנחתה |
יציאת SAT |
AT 806 מגה-הרץ |
18 dB TYP, 12 dB Min. |
|
בידוד |
LNB 13/14V TO |
950~2200 מגה-הרץ |
-35 dB TYP, -30 dB Min. |
|
LNB 17/18V |
|||
|
OUT TO OUT |
40~806 מגה-הרץ |
-18 dB TYP, -15 dB Min. |
|
|
950~1750 מגה-הרץ |
-35 dB TYP, -30 dB Min. |
||
|
1751~2200 מגה-הרץ |
-30 dB TYP, -25 dB Min. |
||
|
לַחֲצוֹת |
950~2200 מגה-הרץ |
-27 dB TYP, -24 dB Min. |
|
|
קיטוב |
|||
|
החזר הפסד |
ANT IN |
40~806 מגה-הרץ |
-12 dB TYP, -10 dB Min. |
|
|
ישב פנימה |
950~2200 מגה-הרץ |
-12 dB TYP, -10 dB Min. |
|
תְפוּקָה |
40~806 מגה-הרץ |
-12 dB TYP, -10 dB Min. |
|
|
950~2200 מגה-הרץ |
-12 dB TYP, -10 dB Min |
||
|
DC PASS |
Rx-LNB |
|
500 mA מקסימום. |
|
ANTRx, |
|
אַף לֹא אֶחָד |
|
|
1LNB→Rx |
|||
|
DC IN-LNB |
|
|
|
|
DC INANT |
|
- |
|
|
LHCP/RHCP |
|
|
14.0~14.7 VDC |
|
נקודת מיתוג |
|||
|
מתח נמוך |
|
|
10 VDC MIN. |
|
פעולה 13V |
|||
|
נָמָל |
|||
|
POWER AC |
- |
||
|
מַתאֵם |
|||
|
מחברים |
"F" נקבה |
||
|
קלט/פלט |
75 אוהם |
||
|
עַכָּבָּה |
|||
