תֵאוּר

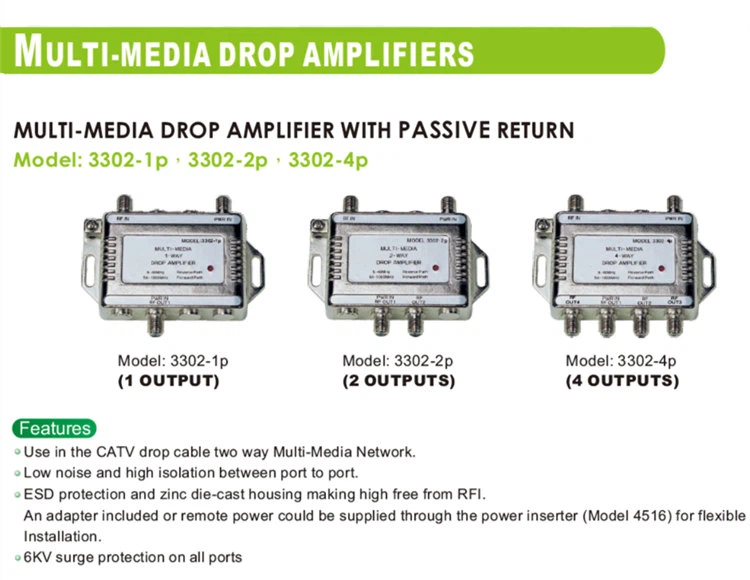

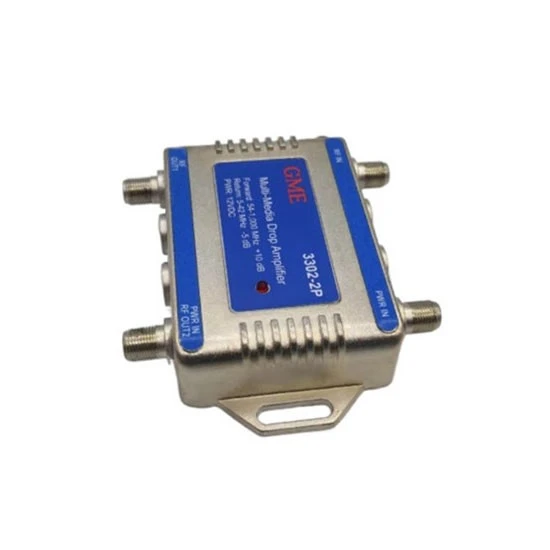

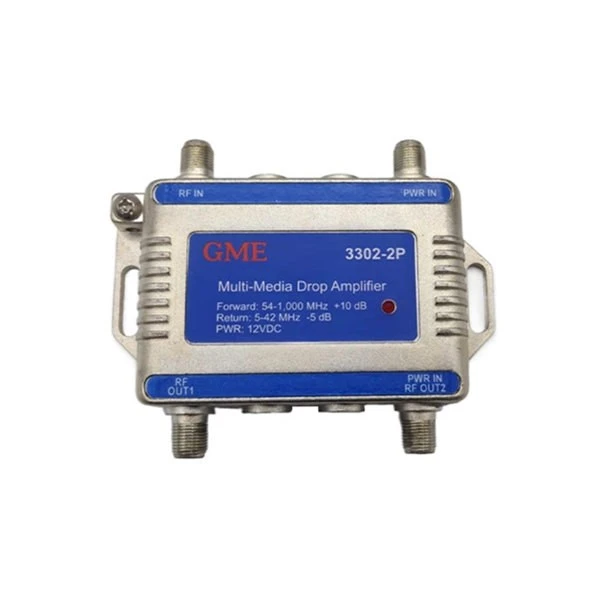

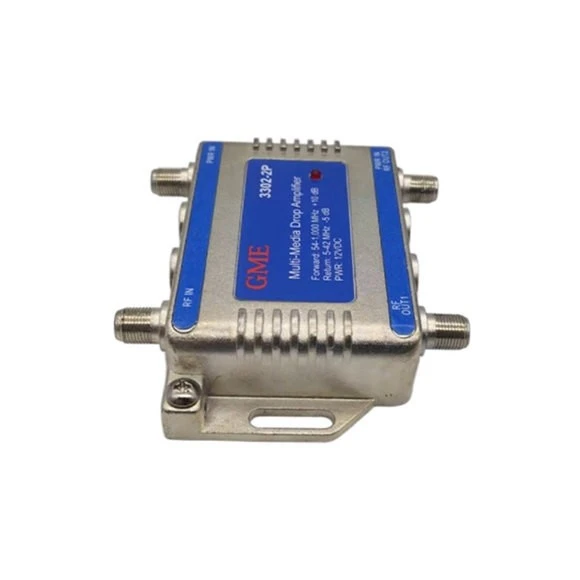

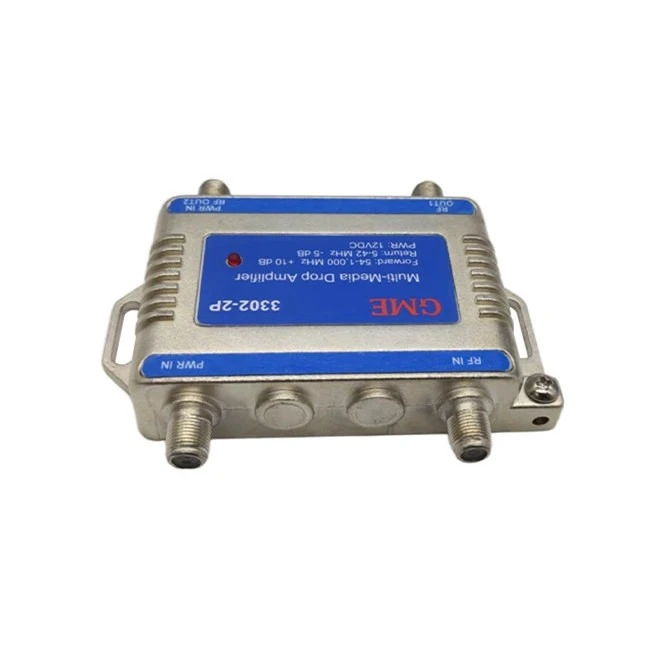

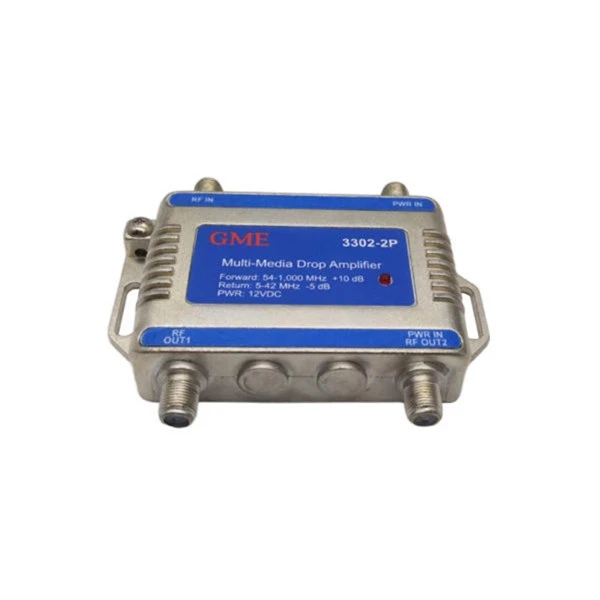

3302-2P 1 GHz Multimedia Drop Amplifier מבית GME מיועד לשימוש במערכות CATV הדורשות רשת מולטימדיה דו-כיוונית. מגבר Multi Media Drop כולל כניסה אחת ושתי יציאות ומציע רווח קדימה של 10 dB והגבר הפוך של -5 dB. בנוסף, הוא מציע בידוד של 18 dB בין יציאות.
- רעש נמוך (4 dB מקסימום) והחזר פסיבי
- הגנת ESD ומשטחי אבץ-מונעים RFI
- הגנת מתח 6 קילו-וולט בכל היציאות
- מתאים ליישומי כבלים דיגיטליים
- ניתן להפעיל מרחוק באמצעות קואקס
- קו מופעל דרך יציאת RF או מתח חיצוני באמצעות מתח -ביציאה
- בקרת רווח מתכווננת ומלכודת FM ניתנת להחלפה

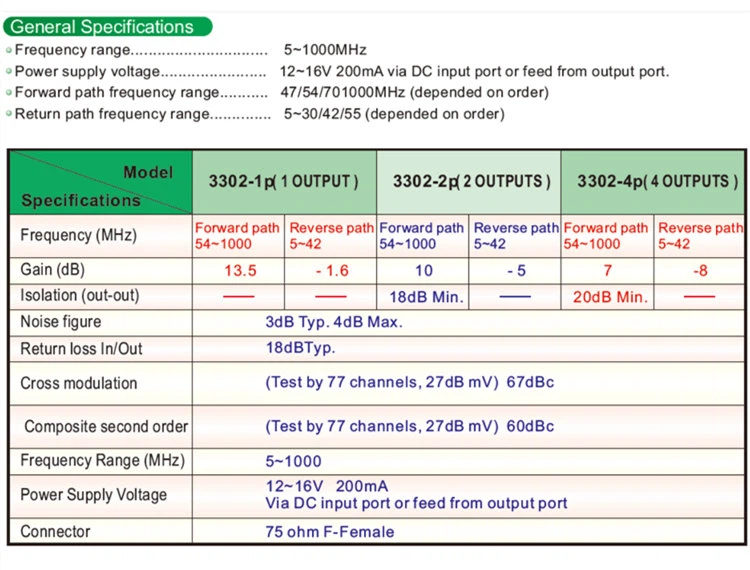

מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||
|
מספר דגם: GDAMP-051-2 (3302-2P) |
|||
|
פָּרִיט |
טיפוסי |
מגבלת QC |
תנאי מבחן |
|
FREQ. לָנוּעַ |
|
||
|
נתיב קדימה |
|
|
54-1000 מגה-הרץ |
|
נתיב חזרה |
|
|
5 - 42 מגה-הרץ |
|
הפסד הכנסה |
- 4 dB |
- 5 dB MAX |
5 - 42 מגה-הרץ |
|
(נתיב חזרה) |
|
||
|
שְׁטִיחוּת |
|
±0.5 dB |
5 - 30 מגה-הרץ |
|
|
|
'±0.5 dB |
30 - 42 מגה-הרץ |
|
לְהַשִׂיג |
|
||
|
(נתיב קדימה) |
11dB |
9.5 dB MIN. |
54-1000 מגה-הרץ |
|
שְׁטִיחוּת |
|
±1dB |
54-100 מגה-הרץ |
|
|
|
±1.5dB |
100-1000 מגה-הרץ |
|
בידוד |
|
||
|
נתיב חזרה פנימה אל פנימה |
-18dB |
-17dB MIN. |
5-42 מגה-הרץ |
|
קדימה החוצה ליציאה |
-18dB |
-17dB MIN. |
54-1000 מגה-הרץ |
|
דמות רעש |
3dB |
-4.5dB MAX |
54-1000 מגה-הרץ |
|
החזר הפסד |
|
||
|
נתיב קדימה פנימה/יוצא |
-20dB |
-17 dB MIN. |
54-1000 מגה-הרץ |
|
נתיב חזרה פנימה/יוצא |
-20dB |
-17 dB MIN. |
5-42 מגה-הרץ |
|
HUM MOULATION |
-75dBc |
-70dBc |
|

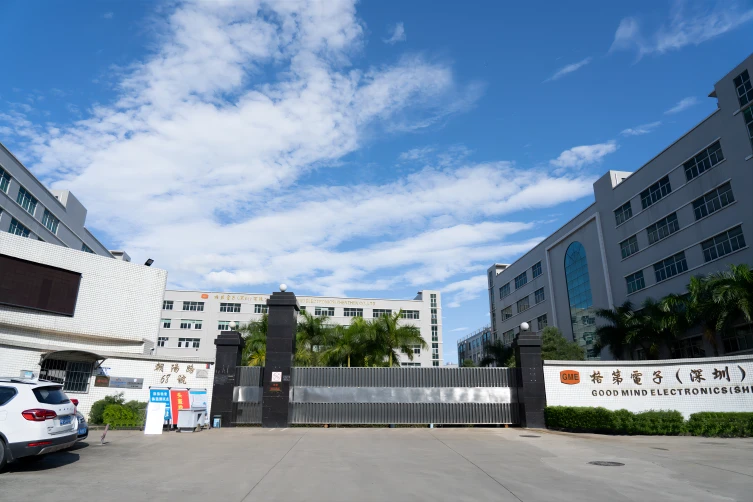

פרופיל החברה

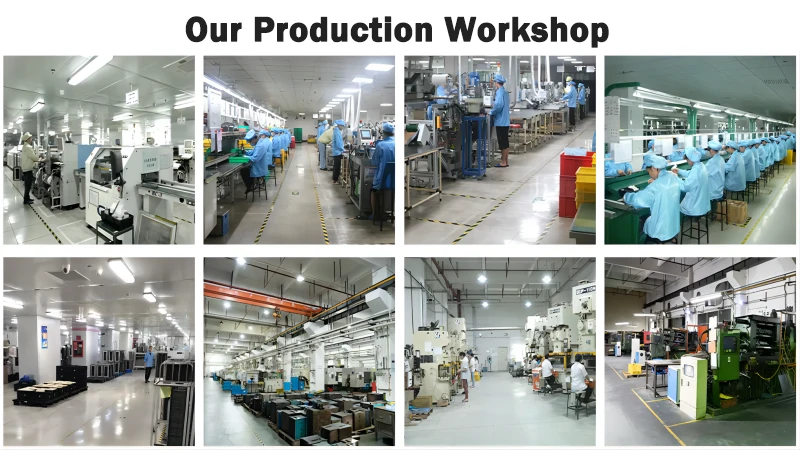

Goodmind Electronics (Shenzhen) Co., Ltd. הוקמה בשנת 1992 עם הון רשום של 18 מיליון דולר אמריקאי. המפעל שלה ממוקם בשנג'ן ויש לו יותר מ-1000 עובדים. זהו מיזם-היי-טק המשלב מו"פ, ייצור, מכירות ושירות, החברה מתמחה בחברת ייצור מקצועית של אנטנות / תקשורת רשת / Bluetooth / אביזרי AV / בית חכם / אביזרי רכב. המפעל משולב אנכית. במפעל יש עיבוד פלסטיק, הטבעת מתכת, יציקת אבץ, SMT, DIP ומרכז הרכבה. לחברה חוסן פיננסי חזק, צוות מו"פ מקצועי, ציוד ייצור מעולה וייצור רזה, והיא מחויבת ליצירת מוצרים{13} באיכות גבוהה עבור הלקוחות.
למה משמש מגבר טיפה?
מגברי טיפה משמשים להגברת אות הפס הרחב על מנת לפצות על אובדן פסיבי משמעותי הנובע מאובדן מפצל בתוך בניין או אורכי כבל קואקסיאלי ארוך.
כיצד פועל Multi-Media Drop Amplifier?
מד"א מקבל את אות הכבלים מספק השירות ומגביר אותו כדי לפצות על אובדן אות עקב ריצות כבלים ארוכות או פיצול למספר מכשירים. לאחר מכן הוא מפיץ את האות המוגבר לשקעים שונים בתוך המקום.
מדוע אצטרך מגבר-Multia Drop Media?
מכשירי MDA משמשים בדרך כלל בתרחישים שבהם עוצמת האות של הכבלים אינה מספיקה כדי לשמור על קליטה- באיכות גבוהה במספר מכשירים, במיוחד בבתים גדולים יותר או בניינים עם חיבורי כבלים נרחבים או שקעים רבים.
איך אני מחבר את מגבר המולטימדיה שלי?
1. חבר כבל F-זכר RF קואקסיאלי RF ליציאת "TO AMP" של מכניס החשמל (PCT-MPI-1G) וליציאת "RF OUT /PWR IN" של המגבר.
2. חבר את כבל ה-F-זכר המחובר RF קואקסיאלי הן ליציאת "DC IN" של מכניס החשמל והן למתאם המתח.
מהם מרכיבי המפתח של מגבר-מדיית ירידה מרובה?
הרכיבים העיקריים כוללים יציאות כניסה ויציאה לחיבור לרשת הכבלים ולהתקנים, מעגלי הגברה, אספקת חשמל ולעיתים רכיבי סינון להפחתת רעש והפרעות.
כיצד אוכל להתקין מגבר-Multia Drop Media?
ההתקנה כרוכה בחיבור יציאת הקלט של מד"א לקו ספק שירותי הכבלים ויציאות היציאה לשקעי הכבלים השונים במקום. ודא הארקה נכונה ופעל לפי הוראות היצרן לביצועים ובטיחות מיטביים.
למה אני צריך מגבר?
המטרה של מגבר היא להעלות את תפוקת ההספק של המקור שלך לרמה הרצויה; אם המכשיר שבו אתה משתמש כדי להאזין למוזיקה מסוגל לעשות זאת בעצמו, אז הכוח אינו מהווה בעיה. עכשיו אתה יכול להניח את הדף הזה וללכת ליהנות מנסיעות האודיו שלך! כנראה שיש סיבה נוספת לכך שהשמע שלך נשמע נורא.
שאלות נפוצות
ש: מהם היתרונות של שימוש במגבר-Multia Drop Media?
ת: מכשירי MDA משפרים את עוצמת האות, וכתוצאה מכך איכות תמונה טובה יותר ופחות שיבושים או פיקסלים בקליטת טלוויזיה בכבלים. הם גם מאפשרים הפצת אותות אמינה למספר מכשירים ללא השפלה.
ש: האם ישנם סוגים שונים של מגברי-מדיה דרופ מרובי?
ת: כן, ישנם דגמים שונים זמינים עם רמות הגברה שונות, מספר יציאות פלט ותכונות נוספות כגון הגנה-מובנית מפני מתח או תאימות לתקני כבלים ספציפיים.
ש: האם Multi-Media Drop Amplifier יכול לשפר את מהירויות האינטרנט?
ת: בעוד שמכשירי MDA מגבירים בעיקר את אותות הטלוויזיה בכבלים, הם יכולים לשפר בעקיפין את מהירויות האינטרנט על ידי הבטחת אות חזק יותר עבור שירותי אינטרנט בכבלים המשתמשים באותה תשתית.
ש: איך אני פותר בעיות עם מגבר-Media Drop Multi?
ת: שלבי פתרון בעיות נפוצים כוללים בדיקת חיבורים, הבטחת אספקת חשמל תקינה ואימות תאימות עם תקני כבלים והתקנים. אם הבעיות נמשכות, ייתכן שיהיה צורך לפנות ליצרן או לטכנאי מקצועי.
