תֵאוּר

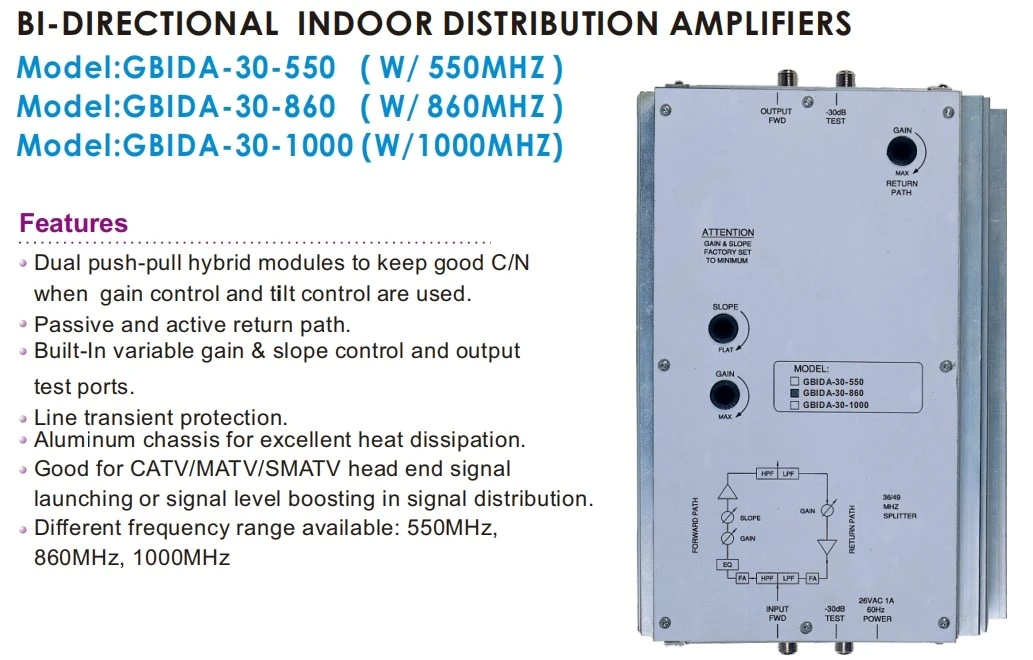

מגברים דו כיווני Push Pull Distribution הם מגברי הפצה פנימיים בפס רחב דו-כיווני באיכות מקצועית. מגברים אלה הם אידיאליים למערכות הפצת RF מרובות-, מקור הקלט הוא "נפילת כבל" או פלט של MATV/SMATV/CATV ראשי.

דחיפה כפולה-מודולים היברידיים כדי לשמור על C/N טוב כאשר נעשה שימוש בשליטה בהגבר ובבקרת הטיה.
נתיב חזרה פסיבי ואקטיבי.
מובנה-ביציאות בקרת שיפור ושיפוע משתנים ובדיקת פלט.
הגנה על מעבר קו.
שלדת אלומיניום לפיזור חום מעולה.
טוב לשיגור אותות CATV/MATV/SMATV או להגברת רמת האות בחלוקת האות.
טווח תדרים שונה זמין: 550MHz, 860MHz, 1000MHz.

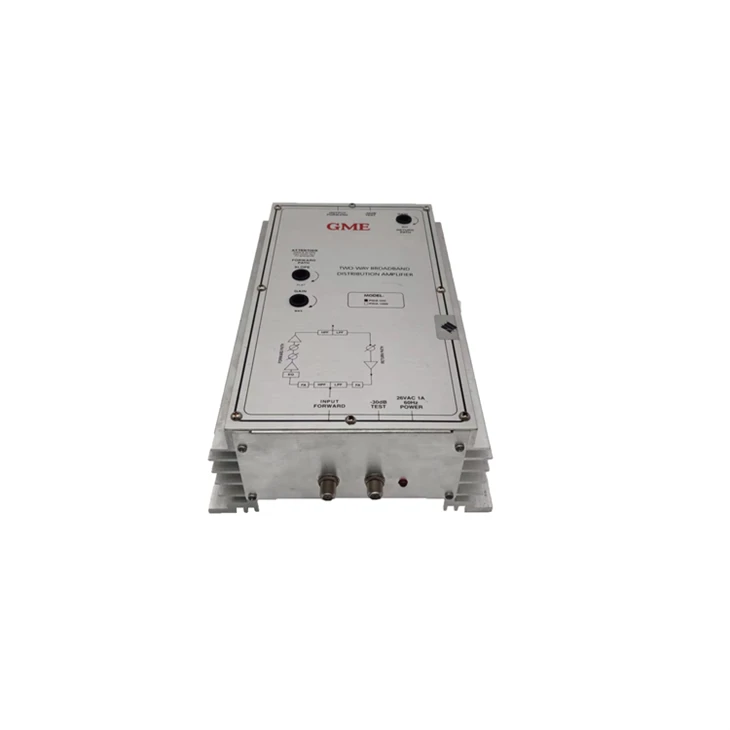

CATV Line Amplifier

מִפרָט

מספר דגם: GDAMP-017 (GBIDA-30-550)
דֶגֶם מִפרָט	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	נתיב חזרה אקטיבי משולב	יחידות
טווח תדרים:	490-550	49-860	49-1000	5-36	MHz
שְׁטִיחוּת:	±0.5	±0.75	±0.75	הטיה של ±0.5 ref.עד 1dB	dB
טעינת ערוץ:	77	129	150	3
לְהַשִׂיג:	32	32	32	18	dB
רמת פלט:	46	44	40	40	dBmV
איור רעש (א):	7	8.5	8.5	6	dB
טווח בקרת רווח:	10	10	10	15	dB
טווח בקרת שיפוע:	8	8	8	NA	dB
רמת נמל בדיקה:	-30,±2	-30,±2	-30,±2		dB
מורכב מסדר שני-CSO (ב):	-58	-54	-56	-60	dB
Composite Triple Beat-CTB (ב):	-58	-48	-53	-60	dB
מודולציה צולבת-XMOD (ב):	-60	-48	-54	-60	dB
אפנון זמזום:	-70	-70	-70	-65	dB
עכבה-כל היציאות:	75	75	75	75	Ω
החזר הפסד
קֶלֶט:	12	12	12	15	dB
תְפוּקָה:	15	15	15	15	dB
טמפרטורת הפעלה:	-20ל+60	-20ל+60	-20ל+60		תוֹאַר
דרישת אספקת חשמל
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	מגבר
גודל (LxWxH) m/m	270x180x82	270x180x82	270x180x82	-	m/m
משקל משלוח: ק"ג	2.85	2.85	2.85	-	ק"ג
מספר ההיברידיות:	2	2	2	-
טכנולוגיה היברידית:	דחף-משוך	דחף-משוך	דחף-משוך	-
