תֵאוּר

מגבר ה-1.2G של GME הוא מגבר בעלות-נמוכה, אמינות גבוהה-בגודל קומפקטי. יש לו רוחב פס ויכולת פלט ברמה גבוהה / שיפוע גבוה המספקת ביצועים אמינים התומכים בתדרי DOCSIS 3.1 עד 1.22GHz. העיצוב הייחודי מציע תצורות לדרישות רוחב פס של 42 או 85 או 204 מגה-הרץ במעלה הזרם.

יישומי המגבר עבור התקנות רשת HFC מתקדמות פנימיות בבנייני דירות, בתי מלון, בתי ספר, בתי חולים ..., בעלי דרישות הגברה RF גבוהות. מעוצב עם רווח גבוה ניתן להרכיב מגבר זה ישירות לקיר עם תכונות פיזור חום מוגברות וצריכת חשמל נמוכה.

מגבר CATV לבנייה זה משתמש בגרסאות טכנולוגיית ה-Push Pull העדכניות ביותר של 1.22GHz של 1.22GHz המספקות ביצועי עיוות מעולים ונתון רעש נמוך.

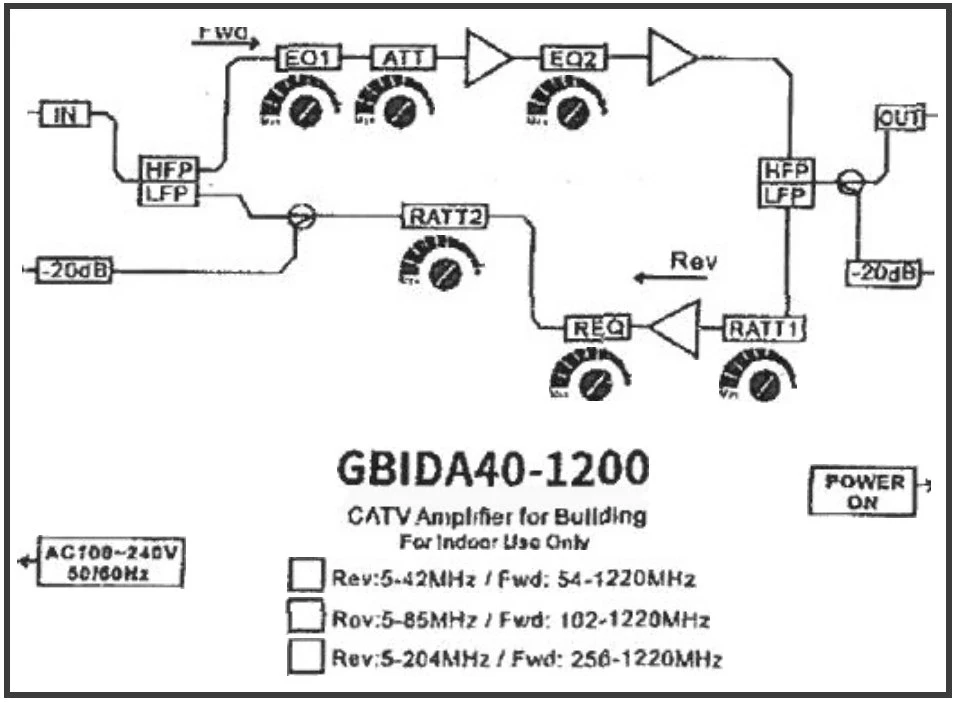

בקרות ידידותיות לטכנאים כוללות מנחתים ואקולייזרים משתנים המאפשרים גמישות רבה יותר בעת כוונון המגבר. ספק הכוח הפנימי מקבל מתחי כניסה מ-100-240V בתדרים של 50 או 60Hz ללא התאמה.

רווח של 38dB קדימה, רווח הפוך של 27dB.
מאפשר רוחב פס קדימה גבוה עד 1220 מגה-הרץ
אפשרויות מסנן דיפלקס זמינות 42/54, 85/102, 204/256 מגה-הרץ.

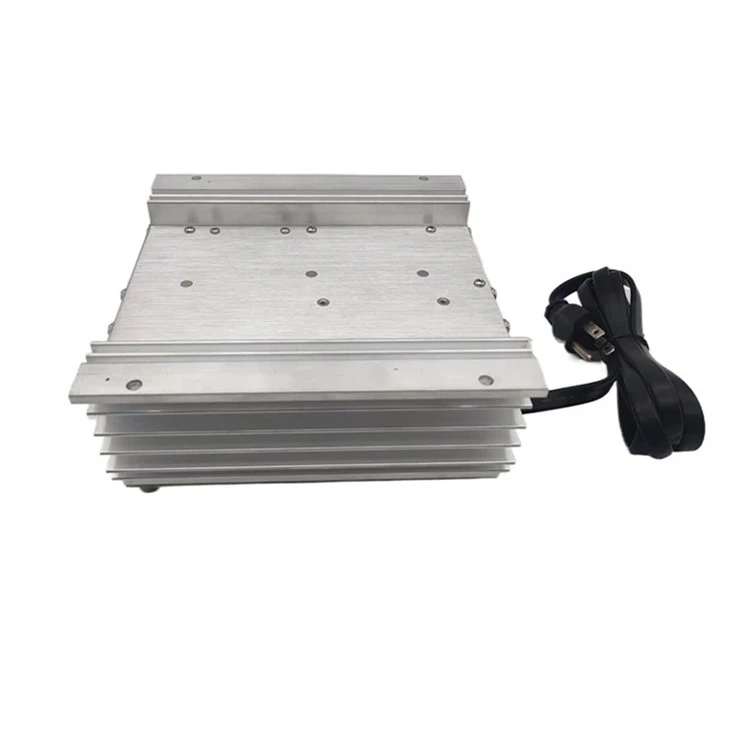

שלדת אלומיניום מספקת פיזור חום מצוין.
מנחתים ואקולייזרים משתנים.
-20dB נקודות בדיקה חיצוניות של inpuVoutput.
מוגן מתח עד 6kV/3kA ביציאות IN/OUT.
מתח מיתוג פנימי 100-240VAC.

מִפרָט

מקום מוצא: גואנגדונג, סין
מספר דגם: GDAMP-044 (GBIDA-40-1200-85)
פָּרָמֶטֶר	קָדִימָה	לַהֲפוֹך	יחידות	הערות
רוחב פס	54/102/256-1220	5-42/85/204	MHz
לְהַשִׂיג	38	27	dB
שְׁטִיחוּת	±1	±0.75	dB
הפסד תמורה	-14	-16	dB
נקודת בדיקת RF	-20±1	-20±1	dB	פנימה / החוצה
טווח בקרת אקולייזר	0-18	0-18	dB
טווח בקרת מחליש	0-20	0-20	dB
רמת פלט ייחוס	48	46	dBmv
CTB	-66		dBc	רמת פלט 33/48 dBmv (15dB Tilt 54/1220MHz), 79 ערוצי NTSC, דיגיטלי ב-6dB מ-550MHz עד 1.2GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
אפנון זמזום	-65	-72	dBc
איור רעש	6	6	dB
עיכוב קבוצתי	פחות או שווה ל-35 (טווח 3.58 מגה-הרץ)	פחות או שווה ל-35 (טווח 3.58 מגה-הרץ)	nsec
עמידה בפני נחשול	6KV, 3KA			יציאת כניסה/יציאה
מתאם מתח	קלט 100-240 50-60Hz	פלט 24 Vdc 1A
