תכונות
- מיועד למערכת אופטית לוויינית
- טווח תדרי פעולה רחב: 45-2150MHz
- ליניאריות ושטיחות מעולים
- מגוון רחב של כוח כניסה אופטי
- שימוש בסיב אחד-ליבה עם אובדן החזר גבוה
- שימוש במכשירים פעילים במגבר GaAs
- טכנולוגיית רעש נמוך במיוחד
- בנה-ב-CWDM באמצעות PD ליניארי גבוה
- בניית-פונקציית AGC אופטית
מִפרָט
|
פרמטר אופטי |
פרמטר TERR+SAT-IF |
||
|
תגובתיות (A/W) |
גדול או שווה ל-0.9 |
טווח תדרים |
45~2150MHz |
|
קבל כוח אופטי |
-18-+3 -10-0 (AGC) |
שְׁטִיחוּת |
±1.5 |
|
אובדן החזר אופטי |
גדול או שווה ל-45 |
קיטוב צולב בידוד
|
-25dB דקות (950~2150MHz) |
|
אורך גל קליטה (ננומטר) |
1510-1570 |
בידוד החוצה לחוץ |
-28dB min(950~2150MHz) -14dB min(40~806MHz) |
|
מחבר אופטי |
SC/APC |
עצור את הנחתת הלהקה |
יציאת נמלים 15dB min@950MHz יציאת שבת 15dB min@806MHz |
|
פרמטר אחר |
LHCP/RHCP |
14.0 ~ 15.0 Vdc |
|
|
ספק כוח |
DC-24V |
מידות |
19"(L) x 5.5"(D) x 1.75"(H) |
|
צריכת חשמל (W) |
<6 |
קלט כוח |
110~240Vac 50/60Hz |
|
מידות (מ"מ) |
143x110x28.8 |
עכבת פלט |
75Ω |

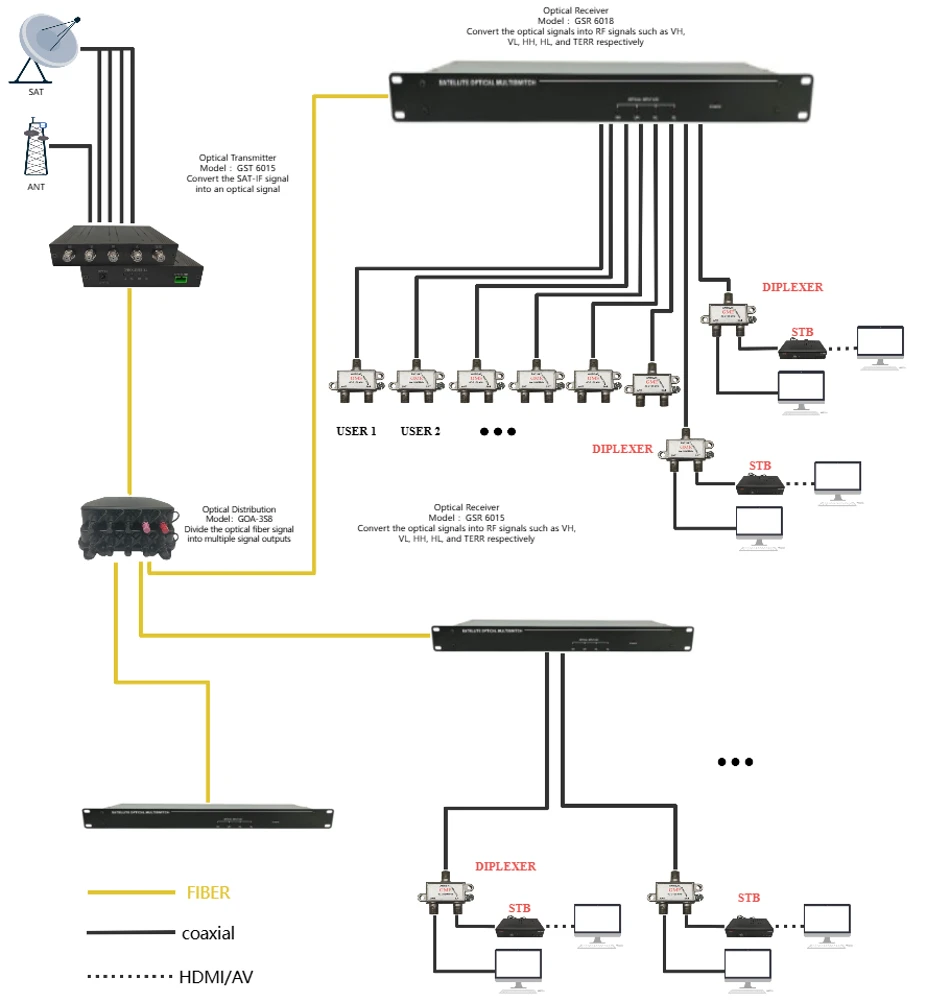

FTTB Multiswitch

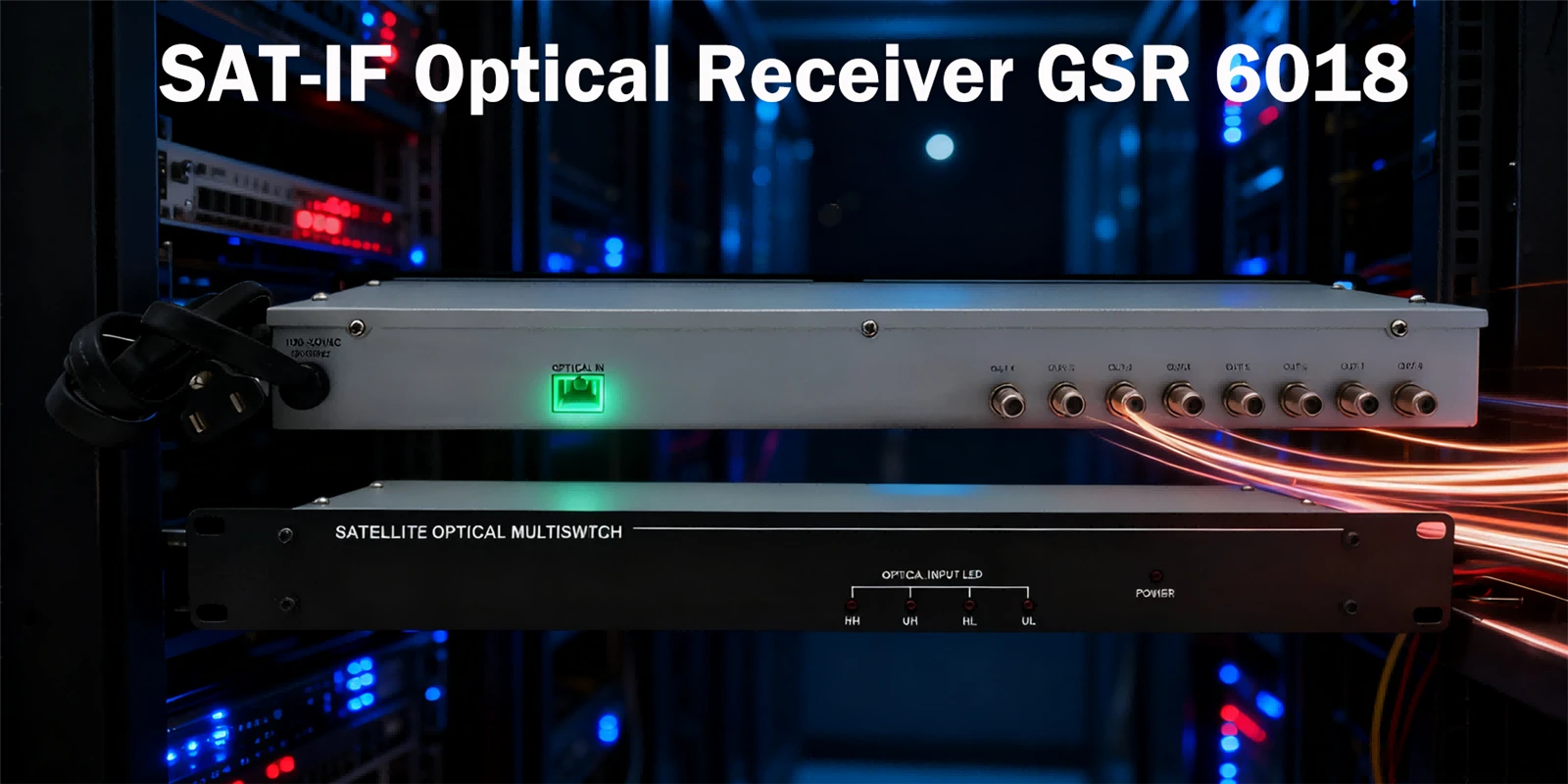

מקלט אופטי SAT-IF הוא מכשיר מפתח במערכות תקשורת לווייניות, שנועד לקלוט אותות אופטיים ולהמיר אותם לאותות חשמליים בתדר ביניים לווייני.
בַּקָשָׁה
