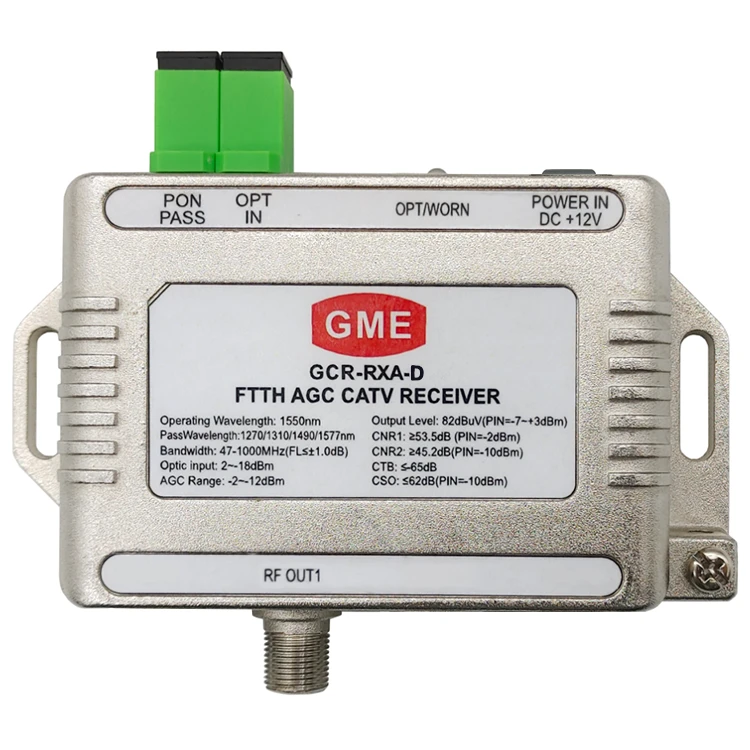

מקלט אופטי מיועד לטלוויזיה דיגיטלית, סיבים עד הבית. מכונה זו מאמצת את צינור הקבלה האופטי בעל הרגישות הגבוהה. אינטגרציה גמישה של יישומים, יישום סיבים ברשת הביתית. היא בנויה-ב-CWDM, מתאימה למערכת אורך גל משולשת סיבים בודדים-, CATV הפועלת באורך גל 1550nm, אורך גל עובר 1270/130/1577 בנוח לחיבור ONU EPON, GPON.XG(S)PON
תכונות
מִפרָט
|
אורך גל CATV |
1550±10 ננומטר |
התנגדות RF פלט |
75Ω |
|
|
אורך גל PON |
1270/1310/1490/1577 ננומטר |
הפסד החזר תפוקה |
פחות או שווה ל-14dB |
|
|
כוח קלט אופטי |
-18-+2dBm |
אובדן החזר אופטי |
גדול או שווה ל-55dB |
-9dBm הספק כניסה אופטי, 60 ערוצי PAL |
|
טווח AGC אופטי |
-12--2dBm |
C/CSO |
גדול או שווה ל-55dB |
|
|
יציאת כניסה אופטית של CATV |
SC/APC |
C/CTB |
גדול או שווה ל-55dB |
|
|
יציאת שיקוף אופטית של PON |
SC/PC |
MER |
גדול או שווה ל-31dB |
-15dBm כוח כניסה אופטי |
|
מחבר RF |
אימפריאל F סוג |
מתח כניסה |
+12V |
|
|
תֶדֶר |
47-1000 מגה-הרץ |
פיזור כוח |
פחות או שווה ל-2W |
|
|
שְׁטִיחוּת |
פחות או שווה ל-±1.25dB |
טֶמפֶּרָטוּרָה |
תואר -10-+50 |
|
|
רמת פלט RF (בטווח AGC) |
גדול או שווה ל-80dBuV |
מֵמַד |
73×60×23 (L×W×H) מ"מ |
|
רשימות דגמים
|
דֶגֶם |
עברו אורך גל |
משקף את אורך הגל |
ממשק מעבר |
ממשק RF out |
DC-in |
|
GCR-4RXA-F |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/APC |
4 |
F-נקבה: 12V 300mA |
|
GCR-2RXA-F |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/APC |
2 |
F-נקבה: 12V 300mA |
|
GCR-RXA-F |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/APC |
1 |
F-נקבה: 12V 300mA |
|
GCR-4RXU-F |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/UPC |
4 |
F-נקבה: 12V 300mA |
|
GCR-2RXU-F |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/UPC |
2 |
F-נקבה: 12V 300mA |
|
GCR-RXU-F |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/UPC |
1 |
F-נקבה: 12V 300mA |
|
GCR-4RXA-D |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/APC |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/APC |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/APC |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550nm±10nm |
1260 ננומטר ~ 1500 ננומטר 1575 ננומטר ~ 1625 ננומטר |
SC/UPC |
1 |
DC-005:12V 300mA |
