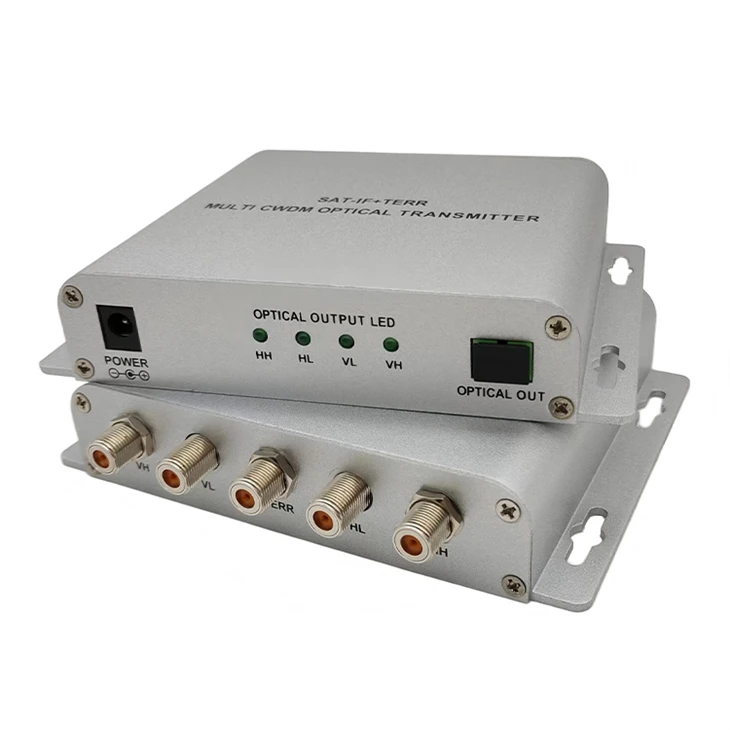

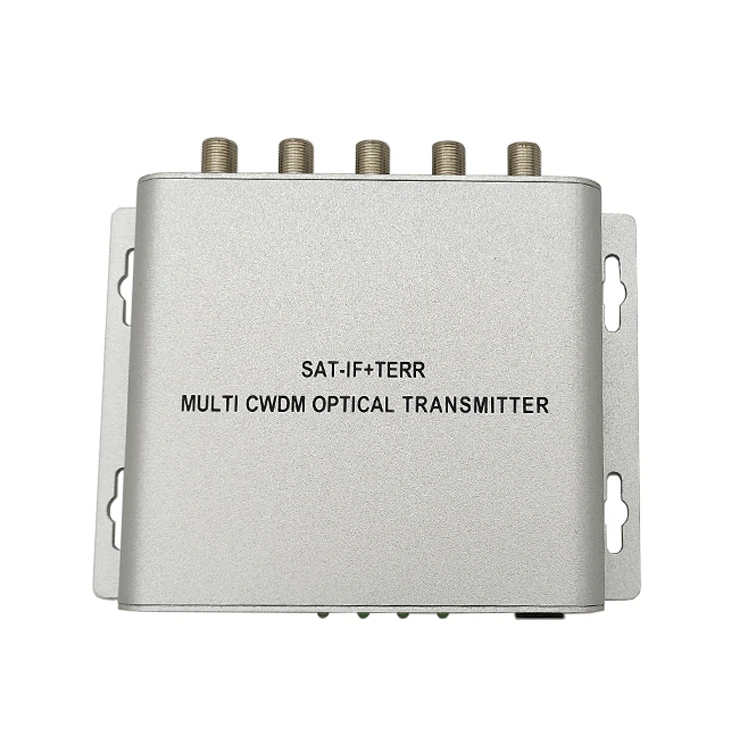

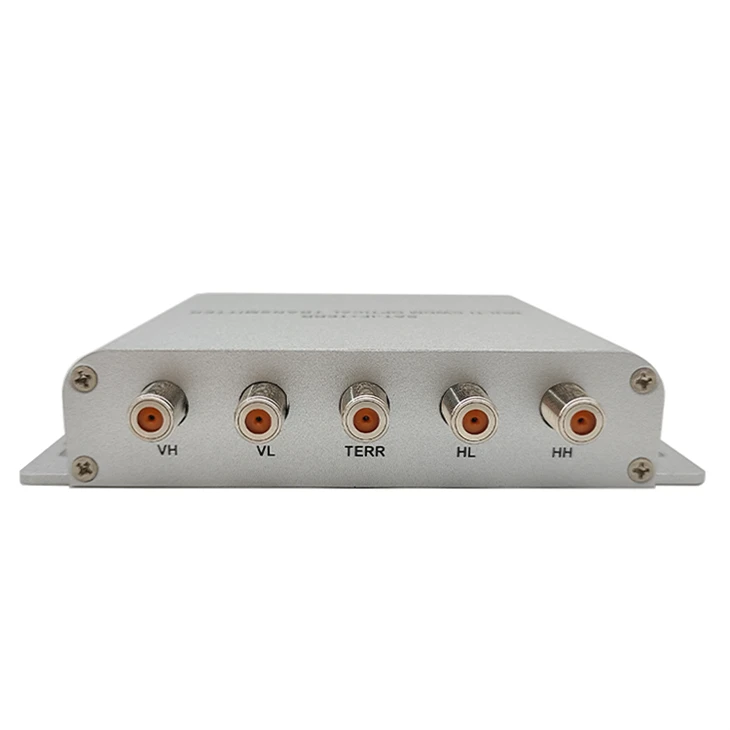

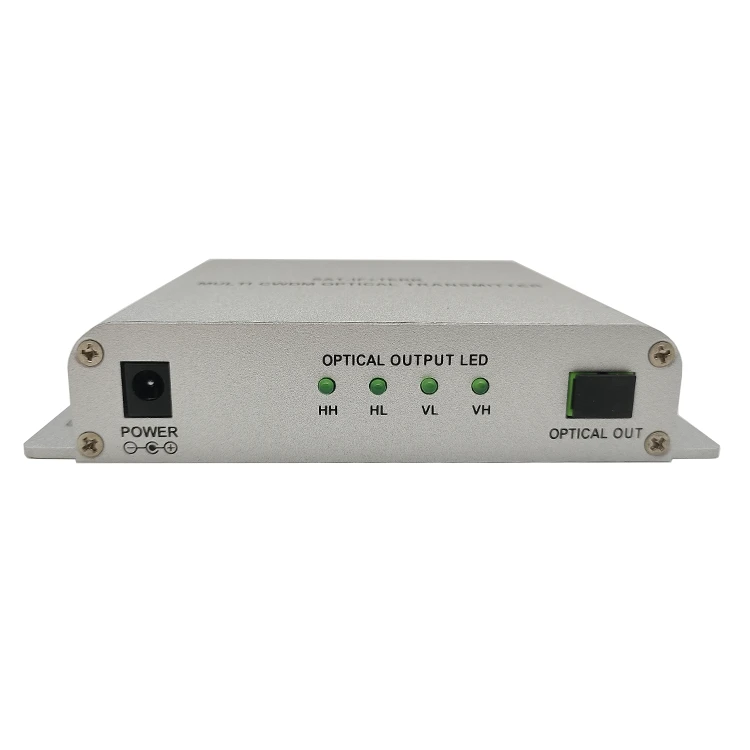

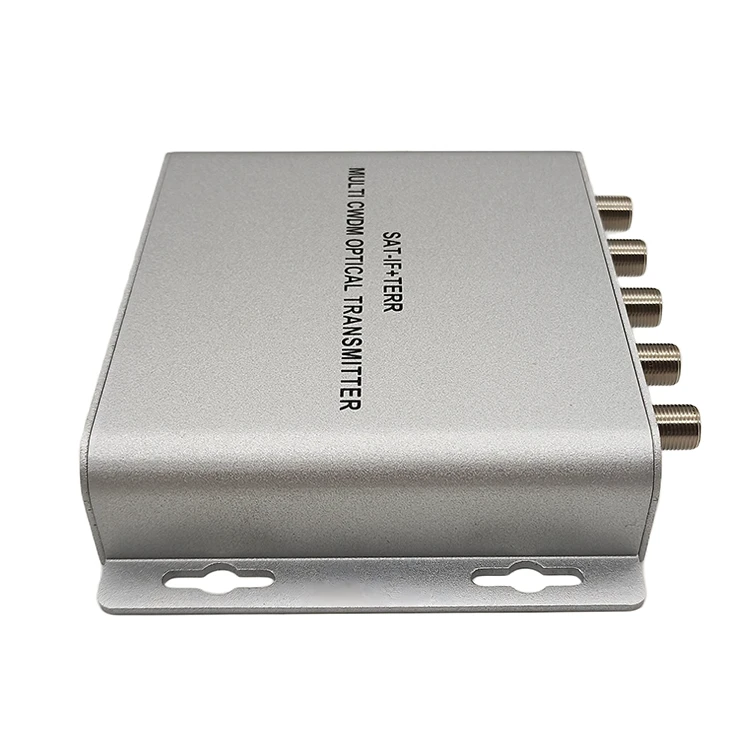

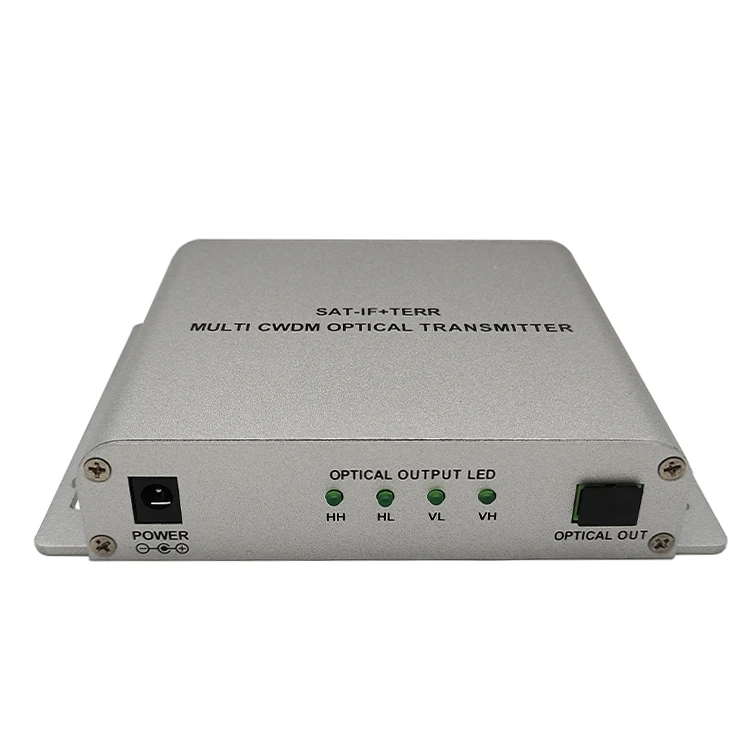

המשדר האופטי SAT-IF+TERR MULTI CWDM תומך בתדר ביניים רב ערוצי לווייני וכניסת אות RF של טלוויזיה יבשתית, מאמץ טכנולוגיית ריבוי חלוקה באורך גל גס כדי להמיר אותות RF מרוכבים לאותות אופטיים- ספציפיים באורך גל, תוך מימוש{5}רחוק וטווח ארוך,{4} שידור אופטי של אות טלוויזיה חוסך סיבים{{6}.
תכונות
- מיועד למערכת אופטית לוויינית
- טווח תדרי פעולה רחב: 47-2150MHz
SAT-IF : 950MHz~2150MHz
CATV: 47MHz~860MHz
- ליניאריות ושטיחות מצוינים
- שימוש בסיב אחד-ליבה עם אובדן החזר גבוה
- שימוש במכשירים פעילים במגבר GaAs
- טכנולוגיית רעש נמוך במיוחד
- בנו-ב-CWDM, תוך שימוש בלייזר DFB קואקסיאלי בחבילה קטנה
- יציאות 13/18V,0/22KHz לעבודת LNB
- חלוקה של עד 32 צמתים אופטיים
מִפרָט
|
פרמטר אופטי |
פרמטר TERR+SAT-IF |
||
|
אובדן החזר אופטי |
גדול או שווה ל-45 |
טווח תדרים |
47~2150MHz |
|
פלט כוח אופטי |
4x+3dBm |
שְׁטִיחוּת |
±1.5 |
|
מחבר אופטי |
SC/APC |
רמת פלט (AGC) |
גדול או שווה ל-80±5@TERR גדול או שווה ל-78±10@SAT-IF |
|
פלט אורך גל אופטי (ננומטר) |
1510-1570 |
C/R |
גדול או שווה ל-52 |
|
פרמטר אחר |
CSO |
גדול או שווה ל-65 |
|
|
מחבר RF |
F-נקבה |
CTB |
גדול או שווה ל-62 |
|
ספק כוח |
DC-24V |
החזר הפסד |
גדול או שווה ל-12 |
|
צריכת חשמל (W) |
<6 |
דיוק של 22KHz |
22±4 |
|
מידות (מ"מ) |
143x110x28.8 |
ספק כוח LNB |
13/18 |
