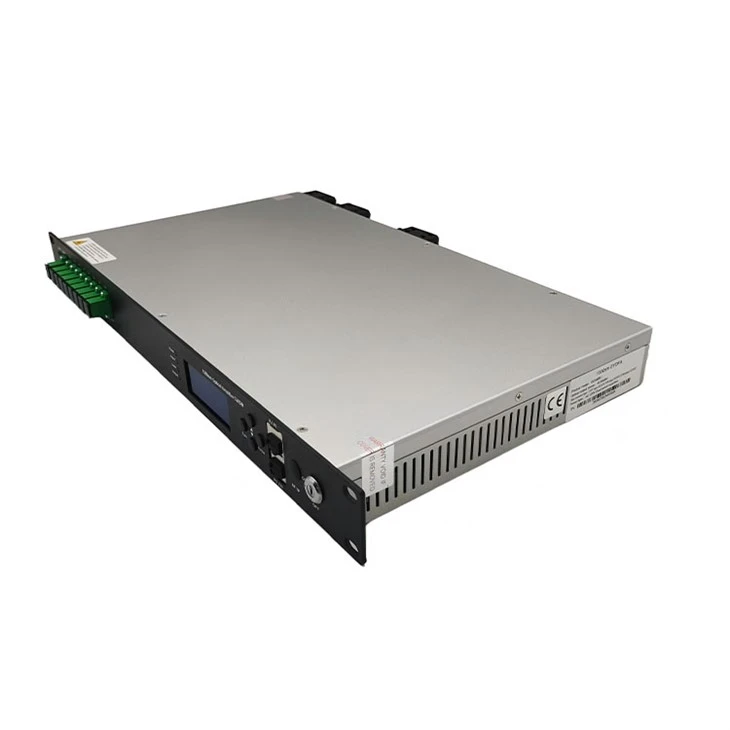

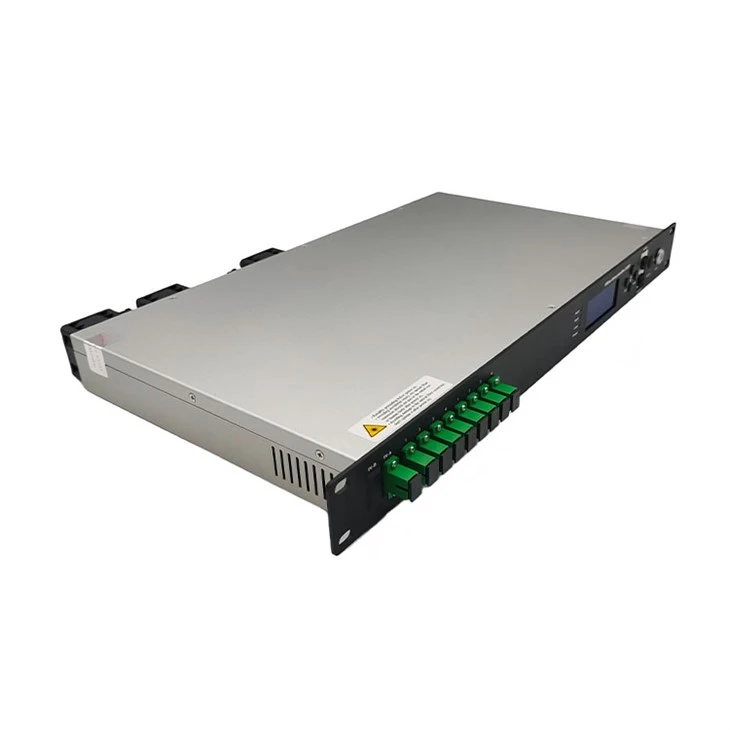

מגבר אופטי-בעוצמה גבוהה

פָּרִיט

יְחִידָה

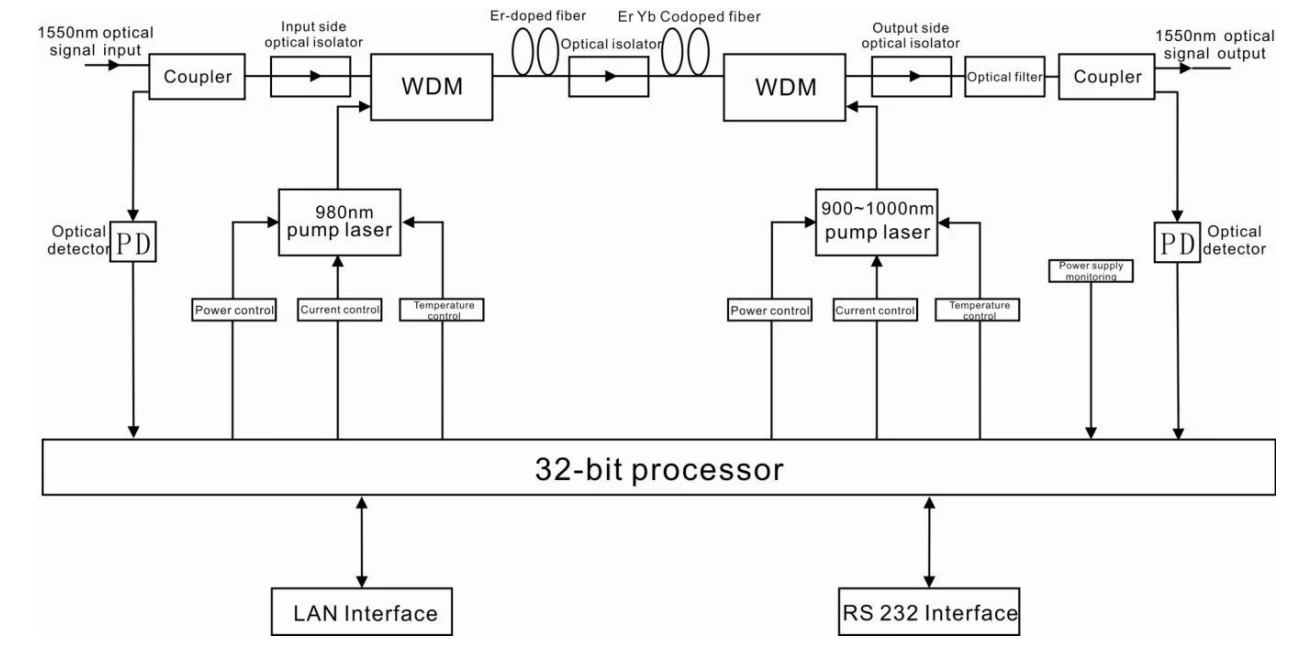

פרמטרים של טכניקה

הֶעָרָה

רוחב פס הפעלה

נ"מ

1545 - 1565

טווח כוח כניסה אופטי

dBm

-5-+10

הספק אופטי מרבי

dBm

36

יציבות כוח פלט

dBm

±0.5

נתון רעש

dB

פחות או שווה ל-6.0

כוח כניסה אופטי 0dBm

הפסד תשואה

קֶלֶט

dB

גדול או שווה ל-45

תְפוּקָה

dB

גדול או שווה ל-45

סוג מחבר אופטי

SC/APC LC/UPC

C/N

dB

גדול או שווה ל-50

מצב בדיקה לפי GT/T 184-2002

C/CTB

dB

גדול או שווה ל-63

C/CSO

dB

גדול או שווה ל-63

מתח אספקת החשמל

V

AC160V - 250V(50 הרץ),DC48V

צריכת חשמל

W

פחות או שווה ל-65

טווח טמפרטורות פעולה

תוֹאַר

-10 - +45

טווח טמפרטורת אחסון

תוֹאַר

-30 - +70

לחות יחסית מרבית בהפעלה

%

מקסימום 95% ללא עיבוי

מֵמַד

מ"מ

437(L)×442(W)×44(H)

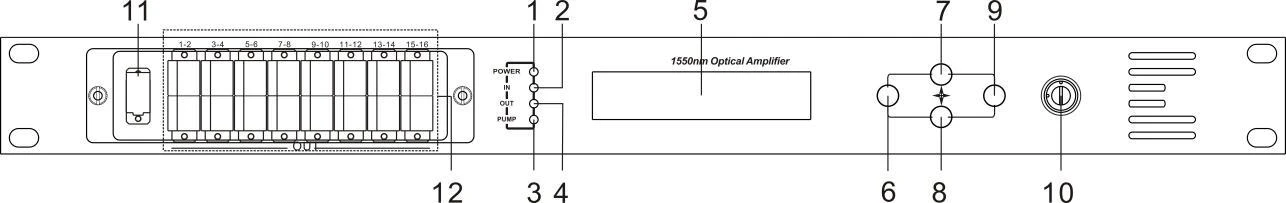

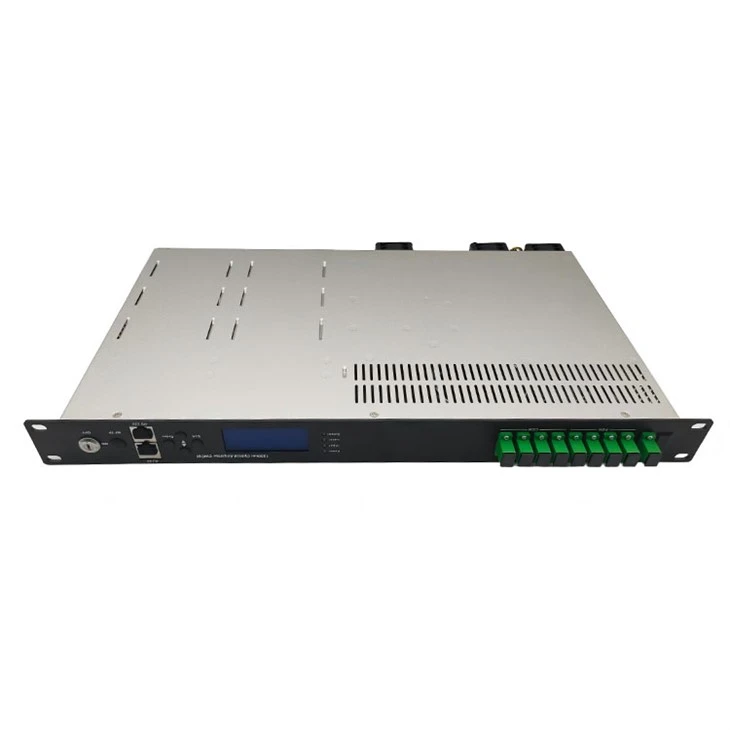

1. מחוון מתח: ספק כוח מיתוג אחד פועל - צהוב; שני ספקי כוח מיתוג פועלים - ירוק.

2. מחוון כוח כניסה אופטי: נורית זו נדלקת כאשר עוצמת הכניסה האופטית היא > -10dBm.

3. מחוון מצב עבודה של המשאבה: נורית אדומה פירושה שהמשאבה אינה פועלת, אך פרמטרי המכונה תקינים; אור אדום מהבהב אומר שהמכונה התקלקלה, סיבת תקלה קשורה ראה את תפריט האזעקה של תפריט התצוגה; אור ירוק אומר שהמשאבה פועלת כרגיל

4. מחוון הספק אופטי: נורית זו נדלקת כאשר הספק המוצא האופטי הוא > +10dBm.

5. 160×32 נקודות-מסך LCD מטריצת

6. הצג את מקש היציאה או הביטול של תפריט ההגדרות.

7. הצג את מקש למעלה או הגדלה של תפריט ההגדרות.

8. הצג את מקש הירידה או הירידה של תפריט ההגדרות.

9. הצג את מקש ה-Enter של תפריט ההגדרות.

10. מפתח מיתוג לייזר משאבה: "ON" פירושו שהלייזר המשאבה פתוח ו-"OFF" פירושו שהלייזר המשאבה סגור. ודא שהמפתח מופעל במצב "OFF" לפני ההפעלה. לאחר שעובר את המבחן העצמי-, סובב את המפתח למצב "ON" בהתאם להודעה המוצגת.

11. כניסת אות אופטי

12. פלט אות אופטי

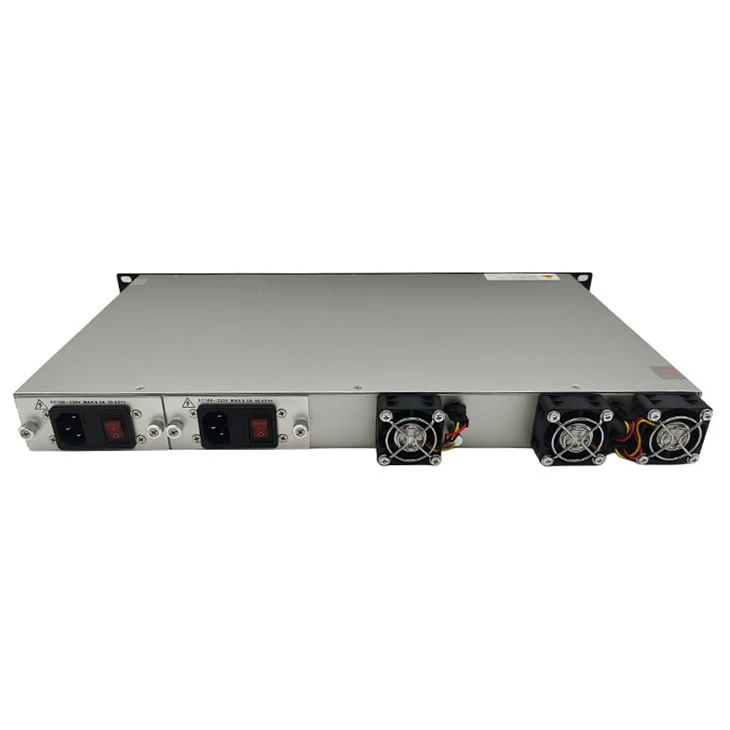

1. שקע מאוורר.

2. ממשק RS232.

3. יציאת הכניסה AC 220V של ספק הכוח 1.

4. הפתיל של ספק כוח 1.

5. מתג ספק הכוח 1.

6. יציאת הכניסה AC 220V של ספק כוח 2.

7. הפתיל של ספק כוח 2.

8. המתג של ספק הכוח 2.

9. חתך קרקע של השלדה

10. ממשק LAN
