מָבוֹא:
מקלט אופטי מיועד לטלוויזיה דיגיטלית, סיבים לבית . מכונה זו מאמצת את הרגישות הגבוהה של צינור הקבלה האופטי {}} שילוב יישומים גמיש, יישום סיבים לרשת הביתית {}}
זה CWDM מובנה, המתאים למערכת אורך גל משולש של סיבים יחיד, אורך גל הפעלה של CATV 1550 ננומטר, לעבור אורך גל 1270/1310/1490/1577nm, יכול לחבר בנוחות את ה- ONU של Epon, GPON. xg (s) pon pon
- מרחק הילוכים של עד 20 ק"מ
- רעש נמוך במיוחד
- טווח חשמל אופטי קבלת דינאמי רחב: בתוך סיכה =-16, mer גדול יותר או שווה ל- 36db
- רלוונטי XG (S) PON, GPON, EPON, תואם לכל טכנולוגיית FTTX PON
- יכול לחסוך מספר גדול של משאב כוח אופטי, להפחית מאוד את עלות תצורת הרשת
- בתוך רוחב פס של 47 ~ 1000MHz, כולם עם תכונת שטוח מעולה (FL פחות או שווה ל- ± 1DB)
- מארז מתכת, הצע אמצעי הגנה למכשירים רגישים לאופטו -אלקטרוניים
- רמת פלט גבוהה, יכולה לשמש משתמשים רבים
- צורכים בעלי כוח נמוך, ביצועים גבוהים, ביצועים בעלי עלות גבוהה
- הגנה על מתח 6KV על כל הנמלים
- תומך 4 RF Out Max
מִפרָט
|
אורך גל CATV |
1550 ± 10nm |
התנגדות RF פלט |
75Ω |
|
|
אורך גל של PON |
1270/1310/1490/1577nm |
אובדן החזרת פלט |
פחות או שווה ל 14dB |
|
|
כוח קלט אופטי |
-18-+2 dbm |
אובדן תשואה אופטי |
גדול או שווה ל 55dB |
-9 כוח קלט אופטי DBM, 60 ערוצי PAL |
|
טווח AGC אופטי |
-12--2 dbm |
C/CSO |
גדול או שווה ל 55dB |
|
|
יציאת קלט אופטית של CATV |
SC/APC |
C/CTB |
גדול או שווה ל 55dB |
|
|
PON OPTICAL OFFER יציאה |
SC/PC |
מר |
גדול או שווה ל 31dB |
-15 כוח קלט אופטי DBM |
|
מחבר RF |
סוג F קיסרי |
מתח קלט |
+12V |
|
|
תֶדֶר |
47-1000 MHz |
פיזור כוח |
פחות או שווה ל- 2W |
|
|
שְׁטִיחוּת |
פחות או שווה ל- ± 1.25dB |
טֶמפֶּרָטוּרָה |
-10-+50 תואר |
|
|
רמת פלט RF (בטווח AGC) |
גדול יותר או שווה ל- 80dbuv |
מֵמַד |
73 × 60 × 23 (L × W × H) מ"מ |
|
רשימות מודל
|
דֶגֶם |
לעבור אורך גל |
משקף אורך גל |
ממשק מעבר |
ממשק RF Out |
DC-in |
|

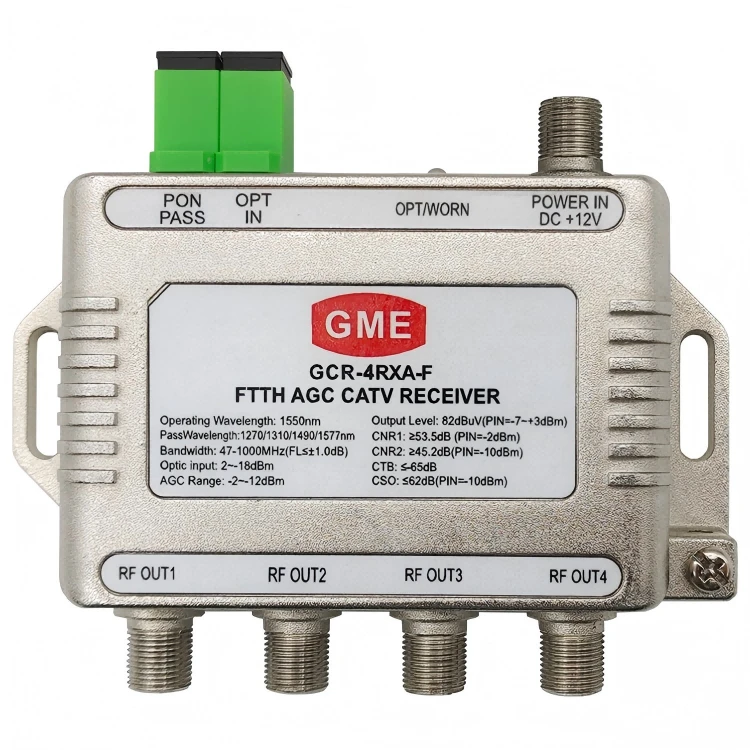

Gcr -4 rxa-f |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
Fememane: 12V 300mA |
|

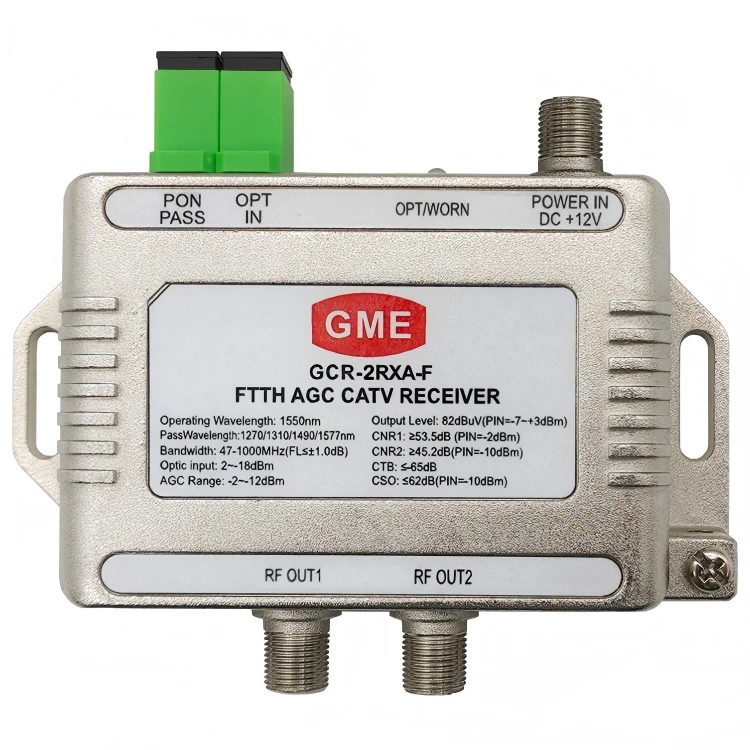

Gcr -2 rxa-f |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
Fememane: 12V 300mA |
|

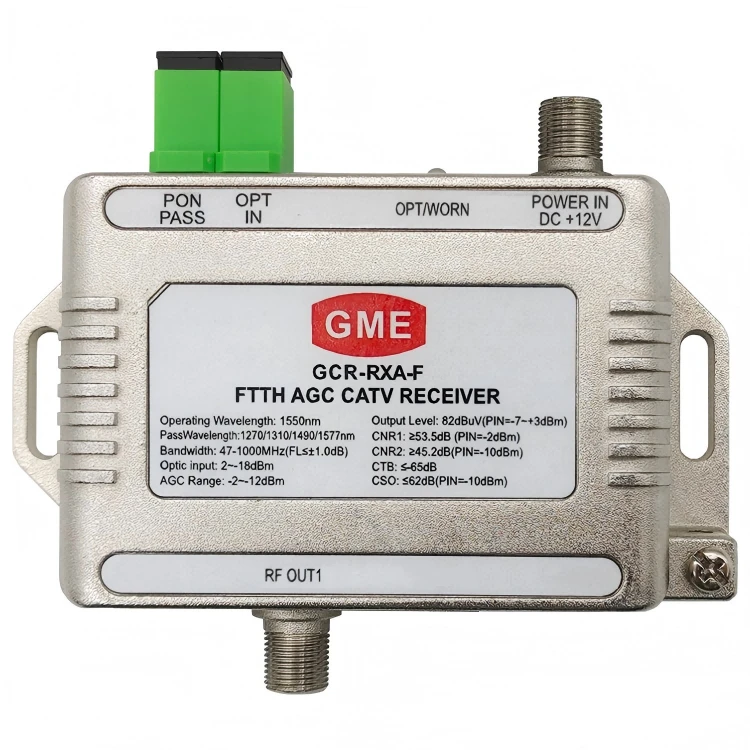

GCR-RXA-F |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
Fememane: 12V 300mA |
|
Gcr -4 rxu-f |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
Fememane: 12V 300mA |
|
Gcr -2 rxu-f |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
Fememane: 12V 300mA |
|
GCR-RXU-F |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
Fememane: 12V 300mA |
|
Gcr -4 rxa-d |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxa-d |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300mA |
|
GCR-RXA-D |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300mA |
|
Gcr -4 rxu-d |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxu-d |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300mA |
|
GCR-RXU-D |
1550 ננומטר ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300mA |
