תֵאוּר
ה-CT-SAW860 הוא מאפנן אודיו/וידאו מוצק- המספק פלט נושא RF מאופנן של וידאו ושמע בערוץ קבוע מ-54MHz עד 860MHz.
ה-SAW Filtered Audio Video Modulator מקבל וידאו בקוטביות סטנדרטית ברמת 0.7-2.5 Vp-p ממקורות וידאו כגון מקלט לווין, דמודולטור, מצלמת טלוויזיה, נגן DVD או רשמקול.

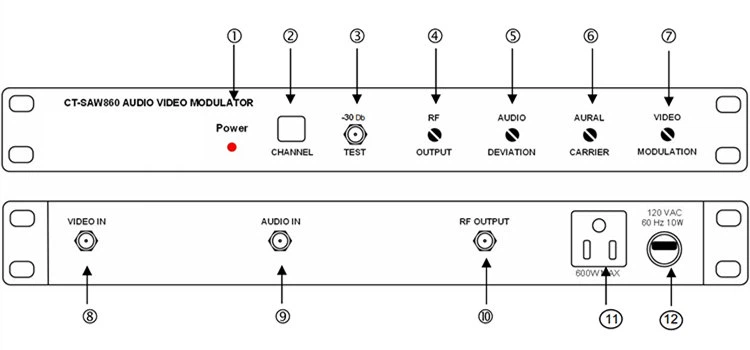

היחידה מספקת אותות וידאו, צבע ואודיו באיכות גבוהה בכל ערוץ שאינו בשימוש בתוך מערכת MATV, SMATV או CATV במעגל סגור. לתפעול קל, כל בקרות הרמה ממוקמות בפאנל הקדמי.
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|
|
מספר דגם: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. ערוצי פלט |
טלוויזיה VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. רמת פלט |
+55 dBmV (מינימום) |
|
3. טווח רמת פלט |
13 dB |
|
4. A/V Carrier Ratio |
-7dB עד -22dB |
|
5. פלט מזויף |
-60 dB מתחת לספק הווידאו (קצבה של רשת A/V @ -15 dB, רמת פלט: +55dBmV) |
|
6. דיוק תדר/יציבות |
±5 KHz |
|
7. עכבת פלט |
75 אוהם |
|
8. הפסד החזר תפוקה |
9 dB |
|
וִידֵאוֹ |
|
|
1. רמת קלט וידאו |
0.7 Vp-p מינימום @87.5% אפנון |
|
2. רווח דיפרנציאלי |
<5% (10 to 90% APL) |
|
3. שלב דיפרנציאלי |
<5˚ (10 to 90% APL) |
|
4. המהום ורעש |
-60 dB @ 87.5% אפנון |
|
5. יחס נשא לרעש חזותי |
60 dB @4 מגה-הרץ BW |
|
6. תגובת תדר |
±1.7 dB (30 הרץ עד 4.2 מגה-הרץ) |
|
שֶׁמַע |
|
|
1. רמת קלט |
0.8 Vp-p עבור סטייה של ±25 KHz |
|
2. עכבת קלט |
600 אוהם לא מאוזן |
|
3. דגש קדם- |
75 מיקרון שניות |
|
כְּלָלִי |
|
|
1. טווח קלט כוח |
120 VAC, 60 הרץ |
|
2. טמפרטורת הפעלה |
32 ˚F ~ 122 ˚F |
|
3. מחברים |
כל סוג "F". |
|
מֵכָנִי |
|
|
1. מידות |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. משקל |
4.3 פאונד |

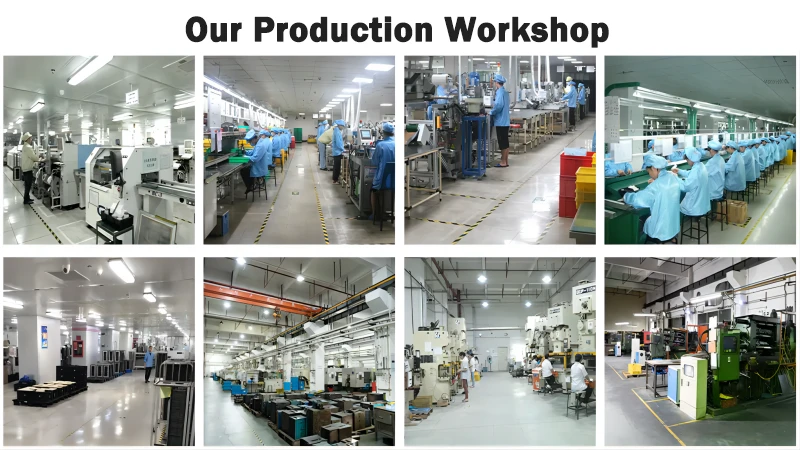

Goodmind Electronics (Shenzhen) Co., Ltd. הוקמה בשנת 1992 עם הון רשום של 18 מיליון דולר אמריקאי. המפעל שלה ממוקם בשנג'ן ויש לו יותר מ-1000 עובדים. זהו מיזם-היי-טק המשלב מו"פ, ייצור, מכירות ושירות, החברה מתמחה בחברת ייצור מקצועית של אנטנות / תקשורת רשת / Bluetooth / אביזרי AV / בית חכם / אביזרי רכב. המפעל משולב אנכית. במפעל יש עיבוד פלסטיק, הטבעת מתכת, יציקת אבץ, SMT, DIP ומרכז הרכבה. לחברה חוסן פיננסי חזק, צוות מו"פ מקצועי, ציוד ייצור מעולה וייצור רזה, והיא מחויבת ליצירת מוצרים{13} באיכות גבוהה עבור הלקוחות.
מהו מודולטור אודיו וידאו מסונן SAW?
מודולטור SAW Filtered Audio Video הוא התקן נפוץ בשימוש במערכות טלוויזיה אנלוגיות לשידור אותות אודיו ווידאו. הוא משתמש במסנן Surface Acoustic Wave (SAW) כדי לעצב ולסנן במדויק את האות המאופנן, המבטיח עמידה בתקני תדר ספציפיים והפחתת הפרעות.
כיצד פועל מסנן SAW בהקשר זה?
מסנן Surface Acoustic Wave (SAW) הוא מכשיר גל אקוסטי המסנן ומעבד אותות אלקטרוניים בתדרי רדיו. במאפנן זה, הוא עוזר לחדד את מאפייני התדר של אות הווידאו-אודיו, מבטיח שהוא נשאר בספקטרום התדרים המיועד וממזער הפרעות.
מהי המטרה של מסנן SAW במאפנן אודיו וידאו?
מסנן ה-SAW במאפנן משמש לעיצוב וסינון האות המאופנן. זה עוזר לעמוד בתקני תדר ספציפיים, למנוע הפרעות לערוצים סמוכים ולשפר את האיכות הכוללת של אות הווידאו-שמשודר.
מודולטור אודיו וידאו מסונן SAW
מודולטור אודיו וידאו מסונן (Surface Acoustic Wave) הוא מכשיר המשמש במערכות טלוויזיה אנלוגיות לשידור אותות אודיו ווידאו. הוא משלב מסנן SAW, שהוא התקן גל אקוסטי, לעיצוב וסינון מדויק של האות המאופנן. זה עוזר להבטיח עמידה בתקני תדר ספציפיים ומפחית הפרעות.
האם סוג זה של אפנן עדיין רלוונטי עם המעבר לשידור דיגיטלי?
עם המעבר הנרחב לשידור דיגיטלי, מאפני אודיו אנלוגיים-מסורתיים עם מסנני SAW הופכים פחות נפוצים. מערכות שידור דיגיטליות משתמשות לרוב בטכניקות אפנון וקידוד מתקדמות יותר.
איך המאפנן נותן מענה להפרעות מערוצים סמוכים?
מסנן ה-SAW מסייע בהפחתת הפרעות מערוצים סמוכים או מאותות לא רצויים. זה מבטיח שהאות המאופנן יישאר בטווח התדרים שהוקצה, וממזער את הסיכון להפרעות.
שאלות נפוצות
ש: האם מאפנן אודיו וידאו מסונן SAW יכול להתמודד עם מספר ערוצים?
ת: כן, בהתאם לעיצוב ולמפרט שלו, אפנן יכול להתמודד עם מספר ערוצים. חשוב לבדוק את יכולות המכשיר ולהבטיח עמידה בתקני שידור אזוריים.
ש: כיצד אוכל להבטיח תאימות לתקני שידור אזוריים?
ת: חיוני להתייעץ עם יצרנים או ספקים כדי להבטיח שה-SAW Filtered Audio Video Modulator תואם לתקני השידור ולתקנות השידור הספציפיים באזור שלך.
ש: האם יש תמיכה מתמשכת בתחזוקה ושדרוגים לציוד מסוג זה?
ת: ככל שמערכות שידור אנלוגיות מתבטלות, התמיכה בתחזוקה ובשדרוגים של מאפננים אנלוגיים מסורתיים עלולה להיות מוגבלת. שקול לעבור לפתרונות דיגיטליים לצורך כדאיות-לטווח ארוך.
