תֵאוּר

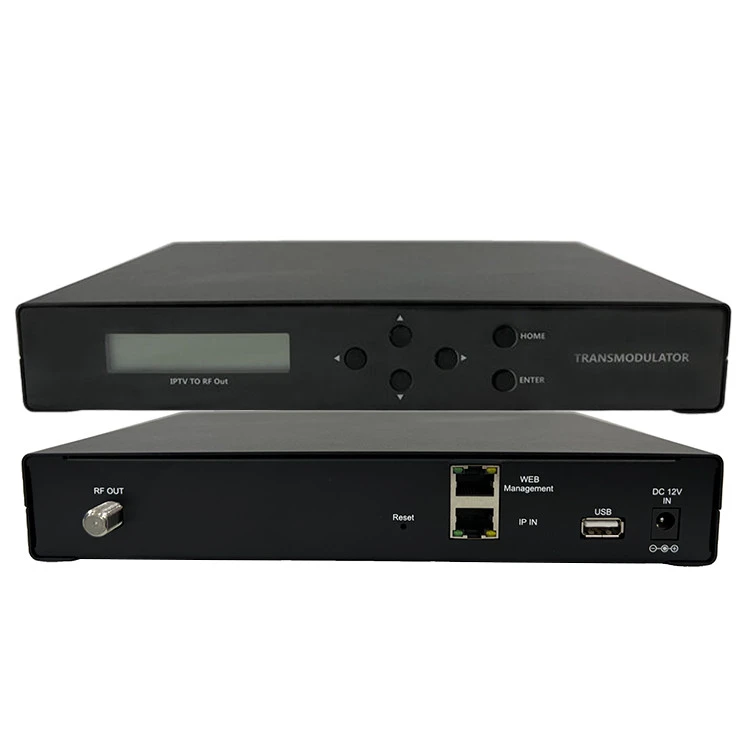

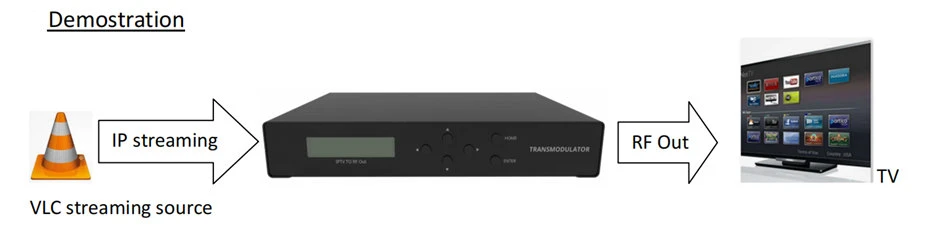

GIBM-2000 הוא 2 זרמי IP HD על פני QAM יחיד המרת אות קלט של רשת IP לערוצים אחד מאופנן QAM J.83B.

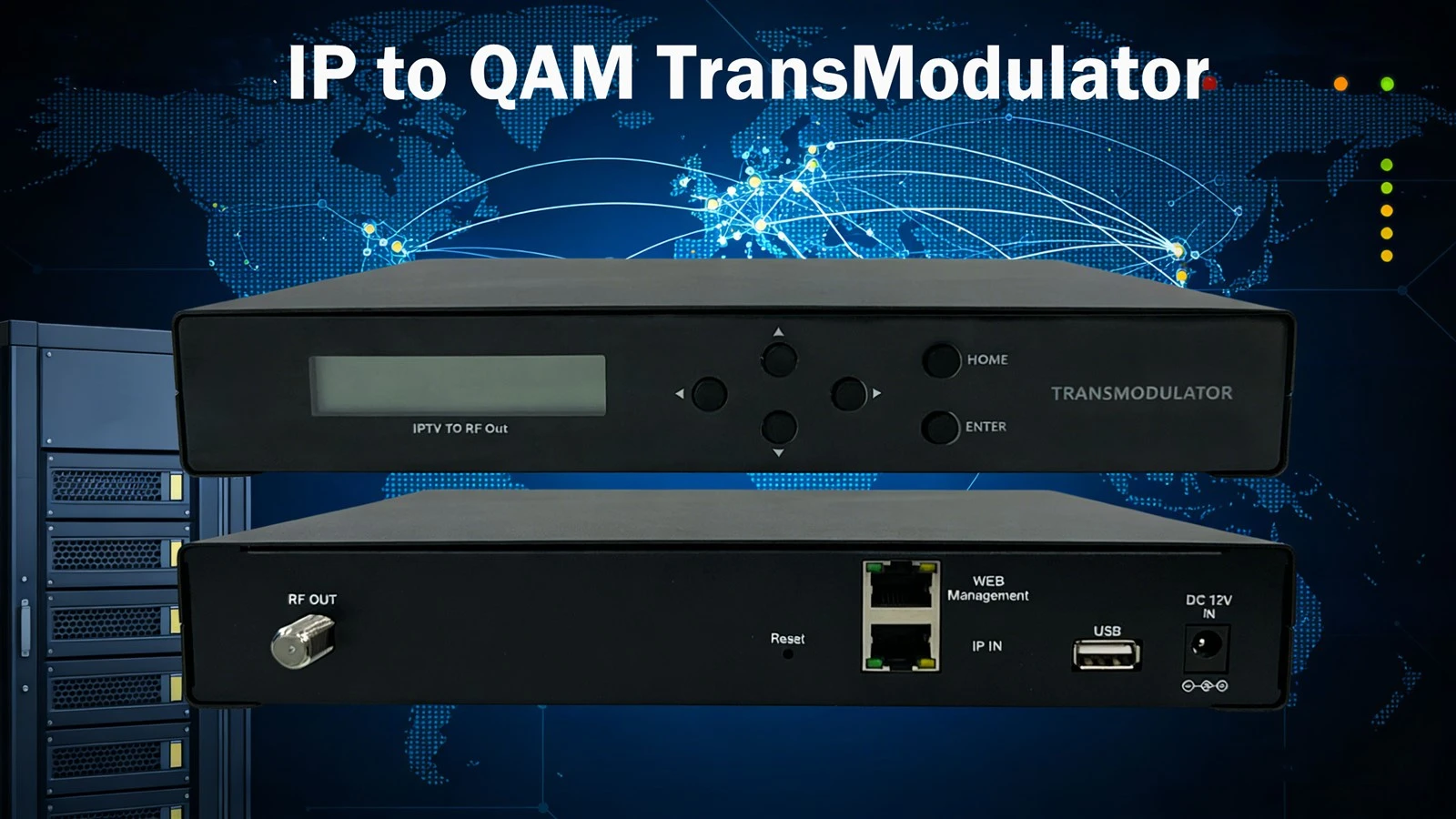

אIP ל-QAM TransModulatorהוא התקן רשת מיוחד הממיר אותות דיגיטליים מבוססי IP (פרוטוקול אינטרנט) - לאותות RF מאופנים (Quadrature Amplitude Modulation) מאופנים (Radio Frequency), המאפשר אספקת תוכן מבוסס IP - על גבי רשתות כבלים קואקסיאליות מסורתיות.

מערכת טלוויזיה חכמה בקמפוס

בבתי ספר, IPQAM משמש בעיקר להפצה יעילה ויציבה של תוכן וידאו, מתאים במיוחד לתרחישי גישה בו-זמנית בקנה מידה גדול-. הוא משלב בצורה חלקה את הגמישות של רשתות IP מודרניות עם היציבות ורוחב הפס הגבוה-של תשתית כבלים קואקסיאלית מסורתית.

2 IP HD Streams Over A Single QAM

יישומים ויתרונות ספציפיים בשני תרחישים

ה-IP to QAM TransModulator (הידוע בכינויו IPQAM או EQAM) מוצא יישום בהגדרות כגון קניונים וחדרי ישיבות. תפקיד הליבה שלו הוא לגשר על הפער בין מדיה זורמת מבוססת IP- מודרנית לבין רשתות טלוויזיה בכבלים מסורתיות בתדר רדיו (RF). זה מאפשר שידור של תוכן דיגיטלי-גבוהה ללא צורך בהחלפת ציוד תצוגת מסוף קיים.

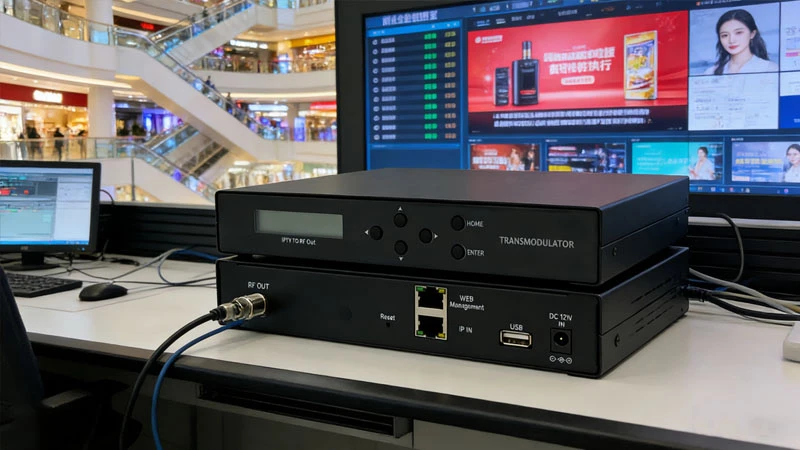

קניונים / נדל"ן מסחרי

פתרון יישום טיפוסי: המרת פרסומות קידום מכירות, מידע ניווט וזרימות תוכניות חיות מרשת ה-IP לאותות QAM RF, והפצתם באמצעות מערכת הכבלים הקואקסיאלית הקיימת לטלוויזיות בכל קומה ובחנויות שונות.

השתמש בכבלים קיימים: מבטל את הצורך בחיווט מחדש על ידי מינוף ישיר של רשת הכבלים הקואקסיאלית הפרוסה הנרחבת, מה שמפחית משמעותית את עלויות השיפוץ מחדש ואת מורכבות הפרויקט.
הפצה מרכזית ויציבה: מאפשר הפצה מאוחדת, יציבה ובאיכות-שידור-בסגנון גבוהה של תוכניות מחדר ציוד מרכזי למאות או אלפי מסופי טלוויזיה, וכתוצאה מכך יעילות ניהול גבוהה.
הגן על השקעה: מאפשר למספר רב של טלוויזיות סטנדרטיות או התקני תצוגה מקצועיים בקניון התומכים רק בקלט RF כדי לקבל תוכן מקור IP-ב-high-definition, ובכך להאריך את תוחלת חיי הציוד.

2 IP HD Streams Over A Single QAM

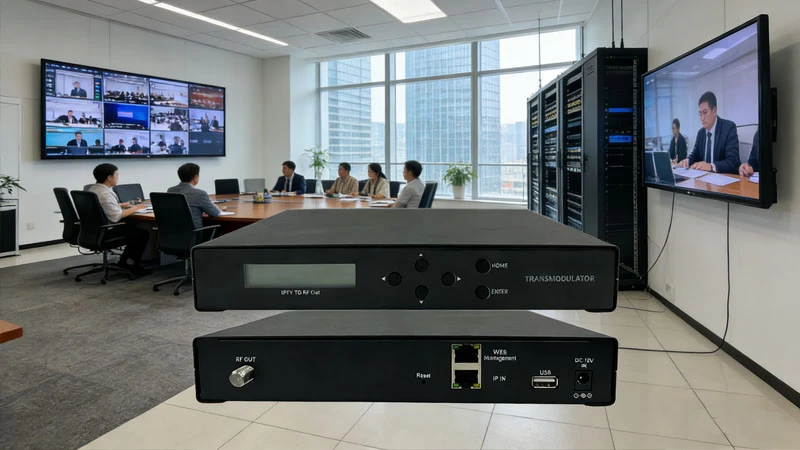

חדרי ישיבות / ועידת וידאו

שידור ועידת וידאו במורד זרם של רשת היברידית: במערכת ועידה המבוססת על ארכיטקטורת "IP+HFC", ה-IPQAM אחראי על אפנון זרמי האודיו והווידאו של הכנס-בצד השרת לאותות RF, אשר מועברים לאחר מכן במורד הזרם דרך רשת הטלוויזיה בכבלים למכשירי קצה בכל חדר ישיבות.

להבטיח איכות שירות קריטית: רשת HFC מספקת ערוץ שידור עצמאי, יציב ורוחב פס-גבוה עבור שידור וידאו במורד הזרם של ועידה. זה מונע מחלוקת רוחב פס עם רשת ה-IP המשרדית, מונע למעשה פיגור ואובדן מנות, ובכך מבטיח איכות ועידה.
הפרדת רשת ואופטימיזציה: משיגה הפרדה בין אודיו/וידאו במורד (דרך HFC) לבין איתות בקרה/נתונים במעלה הזרם (באמצעות IP). זה מייעל את מבנה תעבורת הרשת ומשפר את האמינות הכוללת ואת המדרגיות של המערכת.

מִפרָט

2 זרמי IP HD על QAM יחיד.

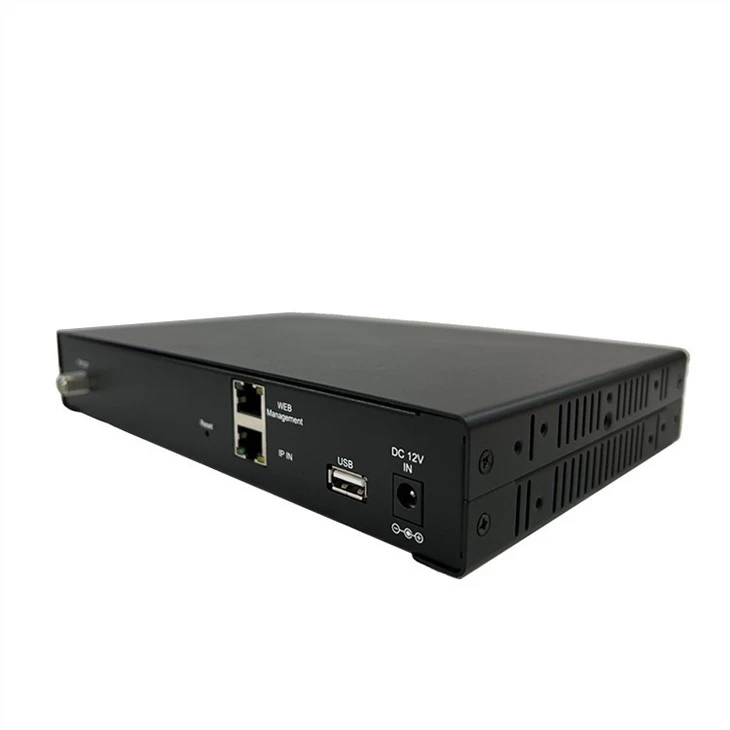

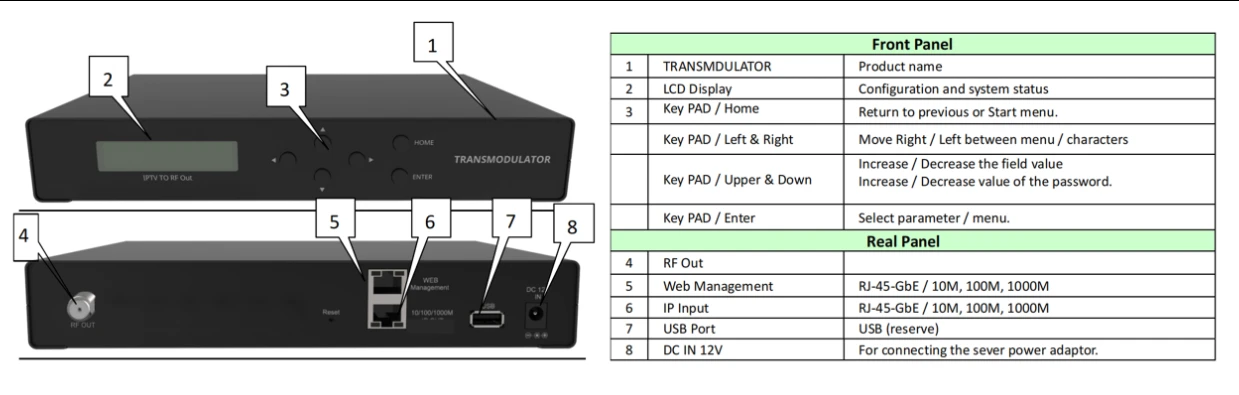

קלט מקור
Ethernet (ניהול אתרים)	1Gbps, RJ-45
Ethernet (כניסת IP)	1Gbps, RJ-45
כניסת USB	USB 2.0 עם MPEG-4 TS Video
תצוגת LCD בלוח קדמי	2x16 תווים
לַחְצָן	למעלה, למטה, שמאלה, ימינה, בית, אנטר
פלט RF
סוּג	1 QAM RF פלט, סוג F נקבה, 75
מספר ערוצים	1
תדר פלט RF	57 -861 מגה-הרץ
MER	35 dB Min.
RF Level Adj	0 dB ~ -30dB
שלב הנחתה	1dB לכל צעד
אִפְנוּן	תקן: QAM (J.83 נספח B)
	קונסטלציה: 256QAM, 64QAM
	רוחב פס: 6MHz
	סוג ערוץ: STD
קֶלֶט
SPTS	כֵּן
פרוטוקולי קבלה	UDP/RTP
ניהול / בקרה
תְצוּרָה	6 מקשים מקומיים בלוח הקדמי
ניהול אתרים	יציאת Ethernet RJ-45
כְּלָלִי
ספק כוח	DC 12V
שפות	אַנגְלִית
מידות	235 x 160 x 40 מ"מ
סביבתי לתפעול	טמפרטורה: 5 מעלות - 40 מעלות
סביבתי לתפעול	לחות יחסית: 80% @ 30 מעלות
*המפרט נתון לשינוי ללא הודעה מוקדמת.
