תֵאוּר
כבל סיב אופטי בעל 48 ליבות משמש להפצה, חיבור ואחסון של כבלים אופטיים חיצוניים הנכנסים ויוצאים דרך נקודות הקצה של הסגר. קיימות שתי שיטות עיקריות לחיבור כבל סיב אופטי בעל 48 ליבות: חיבור ישיר וחיבור פיצול. גישות חיבור אלה מוצאות שימוש בתרחישים מגוונים, כולל התקנות עיליות, בורות ביוב של צינורות והגדרות משובצות. בניגוד לקופסאות מסוף, סגירות מחייבות תקן איטום קפדני יותר. הסגירה מחייבת שימוש בטבעות איטום ושסתומי אוויר כדי להבטיח אטימה מאובטחת, בעוד שהוראות כאלה אינן מחייבות עבור תיבות קצה.
מִפרָט
| מקום מוצא: גואנגדונג, סין | |
| מספר דגם: GDFI-002(F105H) | |
| תיאור :48 סגירת כבל סיב אופטי ליבה | |
| מידות ויכולת | |
| מידות (D*H) | 330 מ"מ * 100 מ"מ |
| קיבולת מקסימלית | 48 ליבות |
| מספר הכניסה/יציאה של הכבלים | 1:3 |

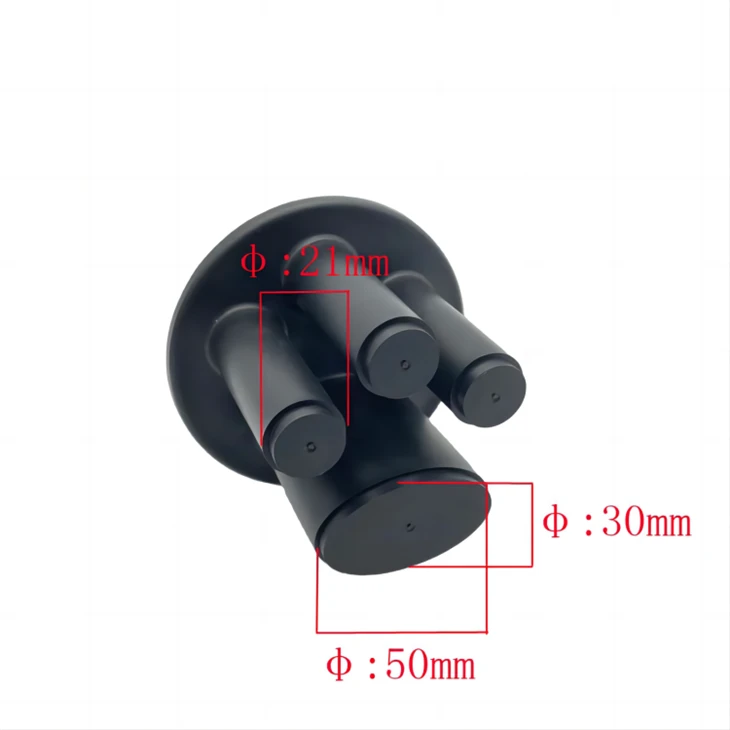

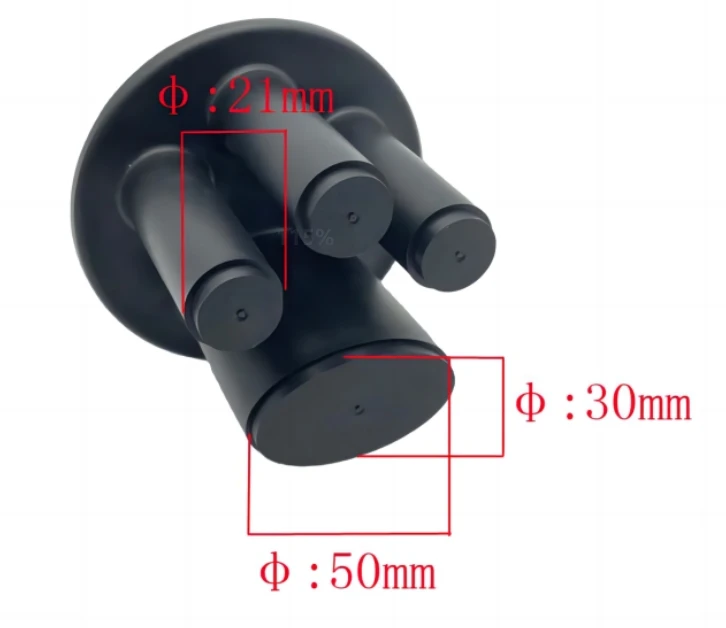

| קוטר של כבל | 3 יציאות עגולות קטנות (21 מ"מ) ויציאה אליפסה גדולה אחת (50 מ"מ) |
| תנאי מבצע | |
| טֶמפֶּרָטוּרָה | -40 מעלות ~+60 מעלות |
| לַחוּת | פחות או שווה ל-95% (ב-40 מעלות) |
| לחץ אוויר | 70kPa ~106kPa |
פרופיל החברה

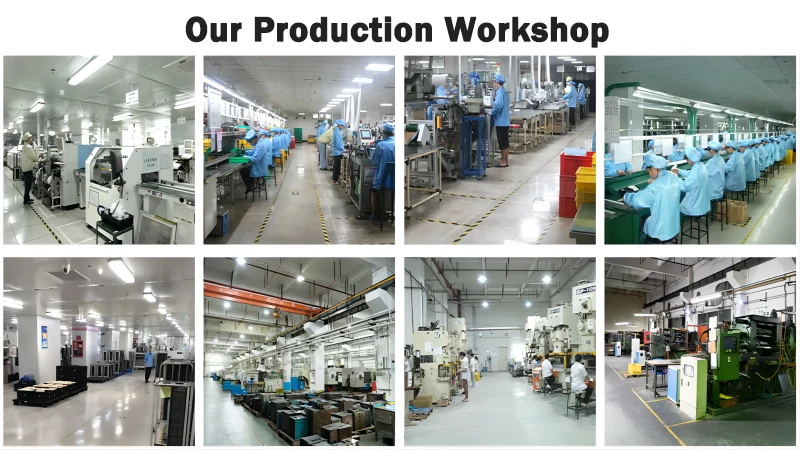

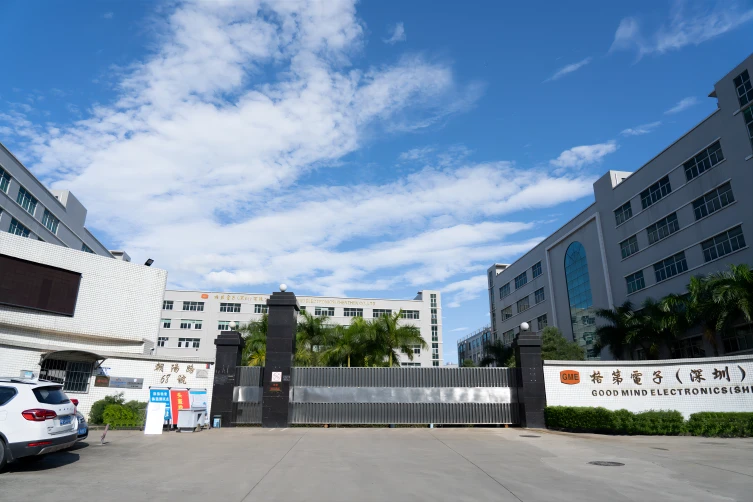

Goodmind Electronics (Shenzhen) Co., Ltd. הוקמה בשנת 1992 עם הון רשום של 18 מיליון דולר אמריקאי. המפעל שלה ממוקם בשנג'ן ויש לו יותר מ-1000 עובדים. זהו מיזם-היי-טק המשלב מו"פ, ייצור, מכירות ושירות, החברה מתמחה בחברת ייצור מקצועית של אנטנות / תקשורת רשת / Bluetooth / אביזרי AV / בית חכם / אביזרי רכב. המפעל משולב אנכית. במפעל יש עיבוד פלסטיק, הטבעת מתכת, יציקת אבץ, SMT, DIP ומרכז הרכבה. לחברה חוסן פיננסי חזק, צוות מו"פ מקצועי, ציוד ייצור מעולה וייצור רזה, והיא מחויבת ליצירת מוצרים{13} באיכות גבוהה עבור הלקוחות.
תכונות

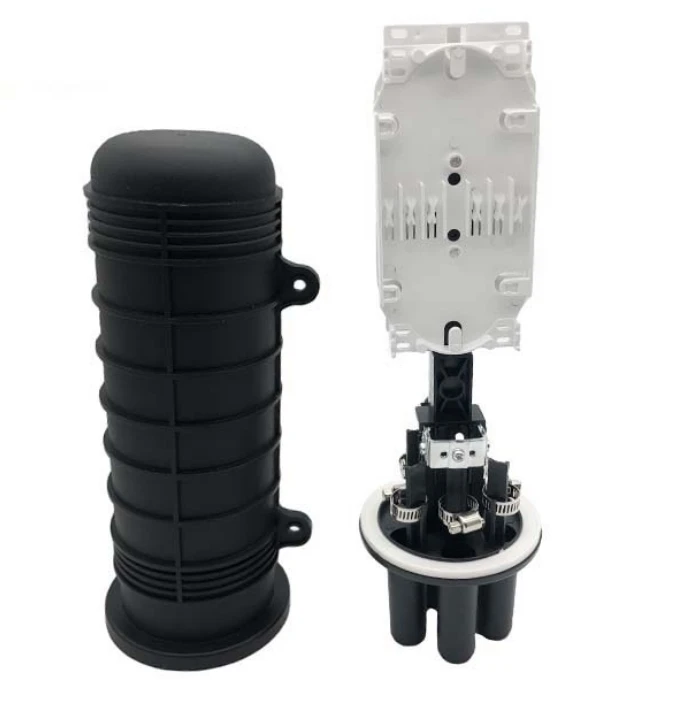

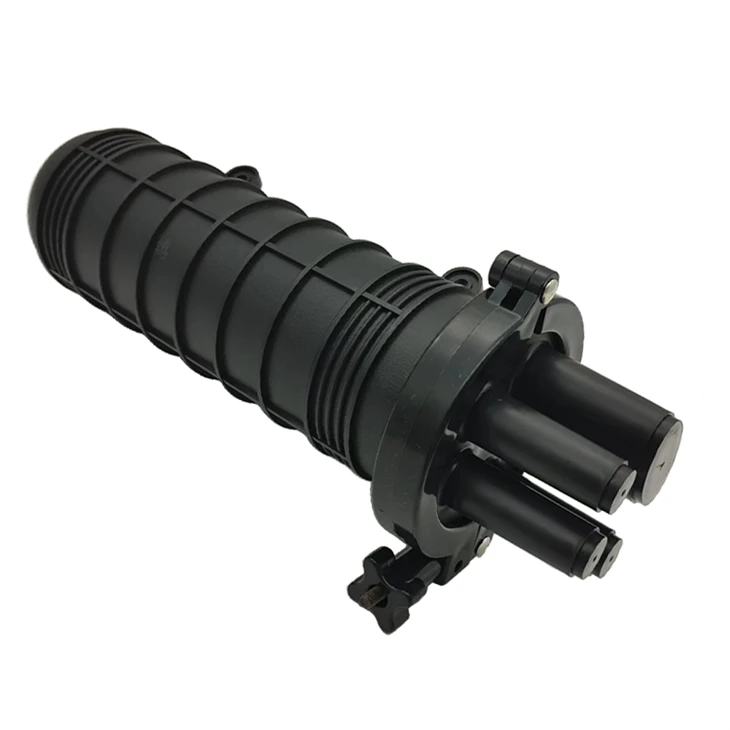

1. מעטפת הסגירה עשויה מפלסטיק הנדסי איכותי, ומטובה
ביצועים של אנטי-שחיקה נגד חומצה ומלח אלקלי, גם נגד-הזדקנות
כמו מראה חלק ומבנה מכני אמין.
2.המבנה המכני אמין ובעל ביצועים של התנגדות
סביבה פראית ושינויי אקלים אינטנסיביים ועבודה רצינית
סְבִיבָה. דרגת ההגנה מגיעה ל-IP68.
3.הסגרים חלים על כבל אופטי מסוג סרט ונפוצים
כבל אופטי.

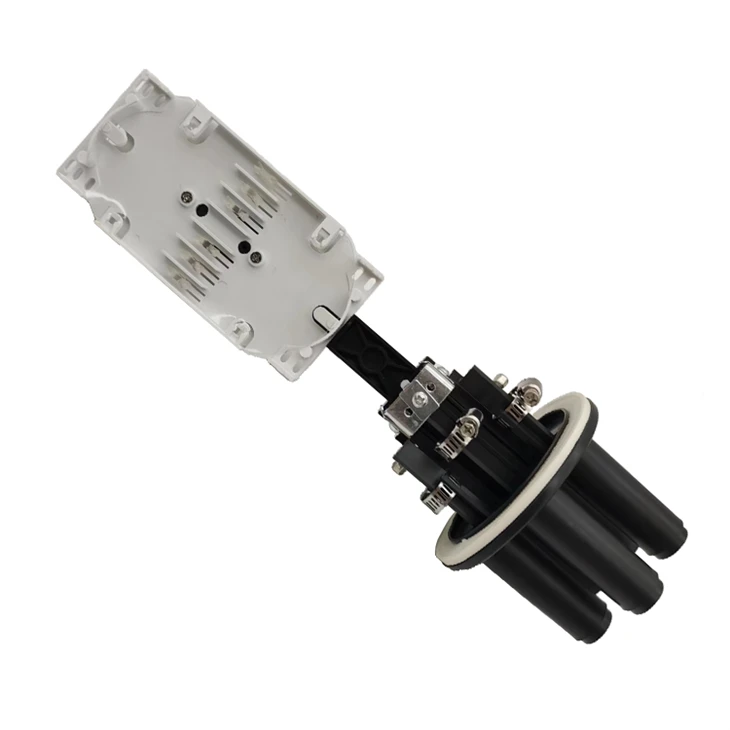

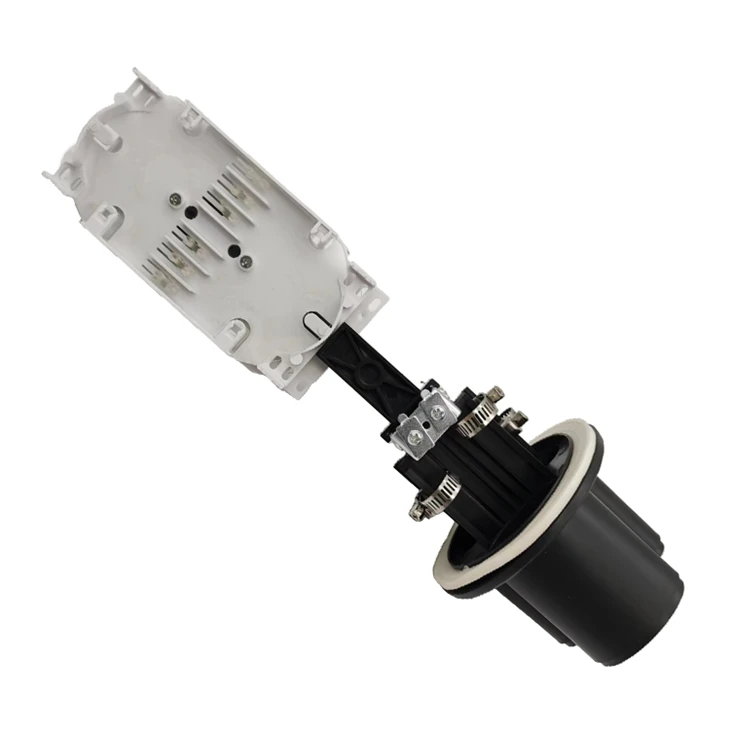

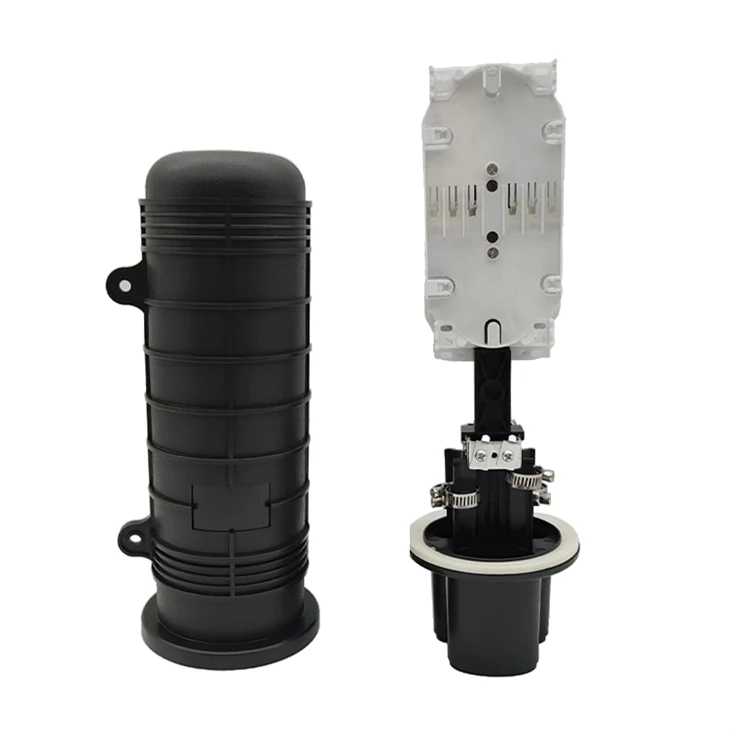

4.מגשי השבר בתוך הסגר ניתנים לסיבוב-כמו חוברות, ויש להם
רדיוס עקמומיות נאות ומקום לליפוף סיב אופטי כדי לוודא
רדיוס העקמומיות לליפוף אופטי 40 מ"מ. כל כבל וסיב אופטי
ניתן להפעיל בנפרד.
5.הסגירה היא בנפח קטן, קיבולת גדולה ותחזוקה נוחה.
טבעות האיטום האלסטיות בתוך הסגר הן בעלות אטימה טובה ו
ביצועים מוגנים-זיעה.
6.ניתן לפתוח את המעטפת שוב ושוב ללא דליפת אוויר. אין כלים מיוחדים
נדרשים. התפעול קל ופשוט. שסתום האוויר מסופק עבור
הסגר ומשמש לבדיקת ביצועי האיטום.
מפרט טכני
- ביצועי איטום: לאחר אטימת הקופסה, יש לנפח ל-100kPa פנימה (הניפוח חל רק על הדגמים עם חור האוויר), ולאחר מכן להשרות אותו במים בטמפרטורה רגילה, לאחר 15 דקות של התבוננות יציבה, אין בועה שתעלה על גדותיה.
- התנגדות בידוד: התנגדות הבידוד בין חלק העבודה המתכתי לאדמה גדולה מ-20kMΩ.
- לחץ: אין התמוטטות או הבזק מתחת ל-15kVdc/1min בין חלק העבודה המתכתי לאדמה.
- רדיוס העקמומיות של הסיב 40 מ"מ, ללא הפסד נוסף בתוך מגש השחבור.
- זה יכול לשאת את חוזק המתיחה הצירי לא פחות מ 1000N.
- משך חיים: 25 שנים.
- הופעות אחרות כולן בהתאם לדרישת התקן YD/T814-1998.

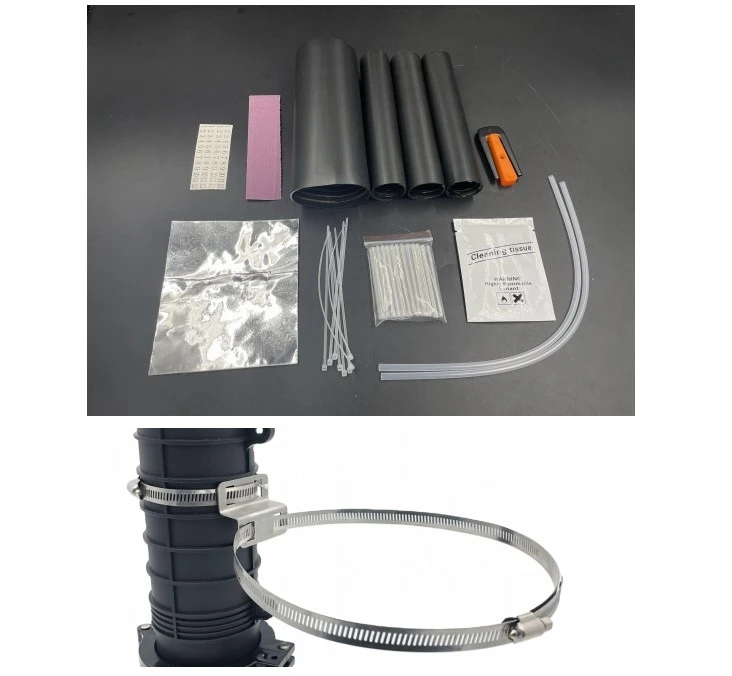

אביזרים סטנדרטיים
נייר תג: 1 יחידות
נייר חול: 1 יחידות
נייר כסף: 1 יחידות
חיבור כבלים: 3 מ"מ * 10 מ"מ 8 יחידות
שרוול כיווץ-חום:1.0 מ"מ*3 מ"מ*60 מ"מ 48 יחידות
צינור לכווץ חום: שקית אחת
צינור מגן סיבים: 2 יחידות
רקמת ניקוי: 1 יחידות

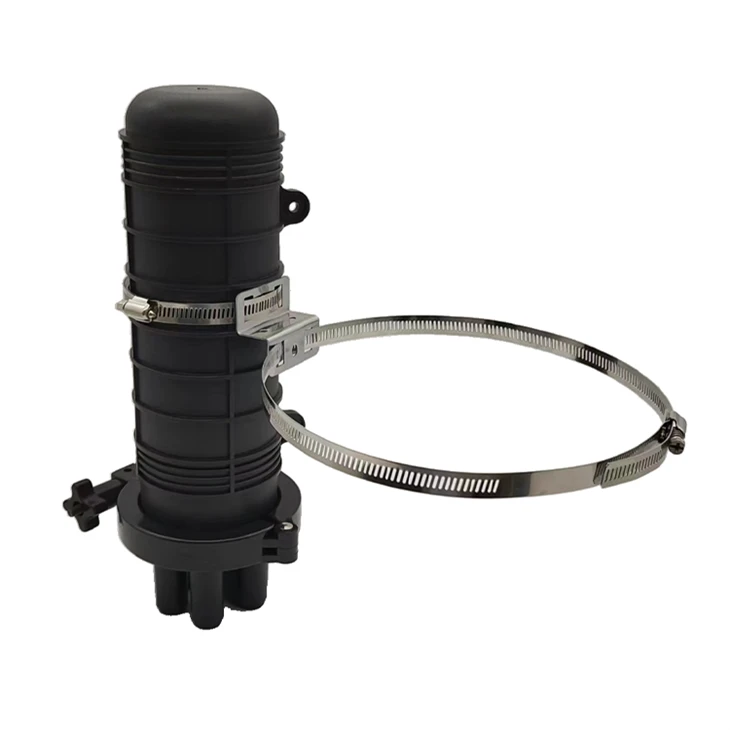

אביזרי מוט: 1 יחידות ברזל ו-2 יחידות חישוק (אביזרים אופציונליים)
מהי מהירות העברת הנתונים האופיינית של כבל סיב אופטי בעל 48 ליבות?
מהירות העברת הנתונים תלויה בגורמים כגון ציוד הרשת והפרוטוקולים המשמשים. עם זאת, כבלי סיבים אופטיים יכולים לתמוך במהירויות הנעות בין Mbps למספר Gbps או אפילו Tbps, בהתאם להתקדמות הטכנולוגיה ותצורות הרשת.
האם יש שיקולים ספציפיים לסיום כבלי סיבים אופטיים בעלי 48 ליבות?
הסיום צריך להיעשות בזהירות כדי למנוע אובדן אות או השפלה. השתמש במחברים ובשיטות סיום מתאימות בהתאם להנחיות היצרן, וערוך בדיקות יסודיות לאחר ההפסקה כדי להבטיח תפקוד תקין.
האם ניתן להשתמש בכבלי סיבים אופטיים בעלי 48 ליבות להתקנות חיצוניות?
כן, אבל הם עשויים לדרוש הגנה נוספת כגון מעילים משוריינים או צינור כדי לעמוד בגורמים סביבתיים כמו לחות, שינויים בטמפרטורה ונזקים פיזיים.
שאלות נפוצות
ש: איך מבטיחים ביצועים ואמינות מיטביים של כבלי סיבים אופטיים בעלי 48 ליבות?
ת: הקפידו על התקנה נכונה על ידי טכנאים מוסמכים, השתמשו ברכיבים איכותיים, ערכו בדיקות ותחזוקה שוטפות, ופעלו לפי השיטות המומלצות בתעשייה עבור רשתות סיבים אופטיים.
ש: מהם הסוגים השונים של כבלי סיבים אופטיים בעלי 48 ליבות הזמינים?
ת: ישנם סוגים שונים, כולל כבלים במצב-יחיד ורב-מצב, עם הבדלים בגודל הליבה, מרחק שידור וקיבולת רוחב פס. הבחירה תלויה בדרישות היישום הספציפיות.
ש: כיצד מותקנים ומתחזקים כבלי סיבים אופטיים בעלי 48 ליבות?
ת: הליכי התקנה ותחזוקה דומים לאלה של כבלי סיבים אופטיים סטנדרטיים. טכניקות טיפול, סיום ובדיקה נכונות הן חיוניות לביצועים ואמינות מיטביים. תחזוקה עשויה לכלול בדיקות תקופתיות, ניקוי מחברים ופתרון בעיות.
