מה ההבדל בין OLT ל- ONT?

בעולם של ימינו, פריסה רחבת היקף של רשתות סיבים היא עמוד השדרה של טרנספורמציה דיגיטלית לערים, מפעלים וספקי שירותים. זה קריטי להבין את ההבדל בין מסופי קו אופטיים (OLT) למסופי רשת אופטיים (ONTS).

אתה צריך להבין בדיוק איך ואיפה OLTs ו- Onts משתלבים זה בזה ברשת האופטית הפסיבית שלך (PON). אפשרויות שונות משפיעות על כל החלטה קריטית שאתה מקבל, כולל תכנון כיסוי, קווי זמן פריסה, בדיקת תאימות ותחזוקה שוטפת.

מוכנים לשדרג את פרויקט ה- FTTX שלך? צרו קשר עוד היום! בין אם אתם מחפשים לפרוס OLTs בעלי קיבולת גבוהה בסביבות המשרד המרכזי או בקצה קצה בסביבות למגורים, ארגונים או מרכז נתונים, אלקטרוניקה מחשבתית טובה יכולה לעזור. אנו מציעים מערכות FTTX בהתאמה אישית מלאה ומסירה מהירה, כולל תכנון ODM, חומרה מודולרית, כבלי תיקון סיבים בצפיפות גבוהה ותמיכה מקצה לקצה.

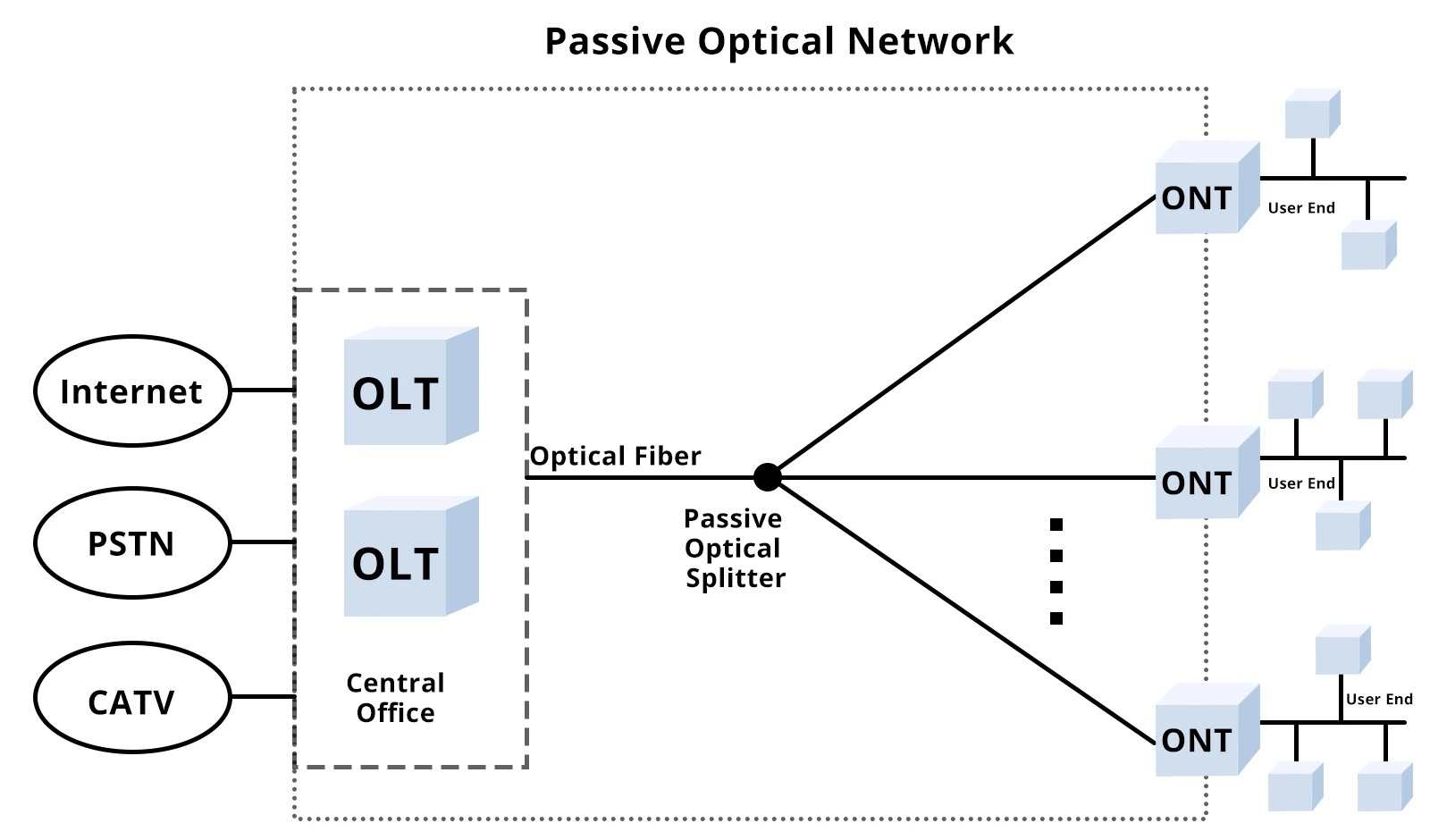

סקירה כללית של ארכיטקטורת רשת PON

רשת אופטית פסיבית (PON) בנויה סביב שני שחקני כוכבים: ה- OLT במשרד המרכזי של ספק השירות וה- ONTS הושלמו בבתי משתמשים או בשטח עסקי. במערך זה, כבל סיב אופטי יחיד פועל מ- OLT למפצל פסיבי, מסתעף למספר אונטס ללא כל אלקטרוניקה פעילה בין לבין. סיבוב "פסיבי" זה הופך אותו לפשוט יותר וחסכוני יותר להפצת נתונים.

• OLT (מסוף קו אופטי): משמש כמרכז הבקרה. הוא מנהל הקצאת רוחב פס, מצבירה תנועה וממיר אותות חשמליים מרשת הליבה לאותות אופטיים להעברה על הסיבים.
• ONT (מסוף רשת אופטית): יושב בציוד הצדדי המשתמש, שם הוא מקבל נתונים, מחזיר את האות האופטי המועבר על ידי ה- OLT ומופך אותם לאות חשמלי הנתבים, המחשבים או נקודות הגישה שלך יכולים בפועל.

יחד, ה- OLT ו- ONT יוצרים שרשרת הפצה אופטית חלקה. תזמון ה- OLT במעלה הזרם והזרם במורד הזרם ברחבי רשת הסיבים שלך, בעוד שכל ONT מטפל בקילומטר הסופי של המסירה, ומבטיח שאתה מקבל אינטרנט סיבים אמין בדיוק איפה שאתה זקוק לו.

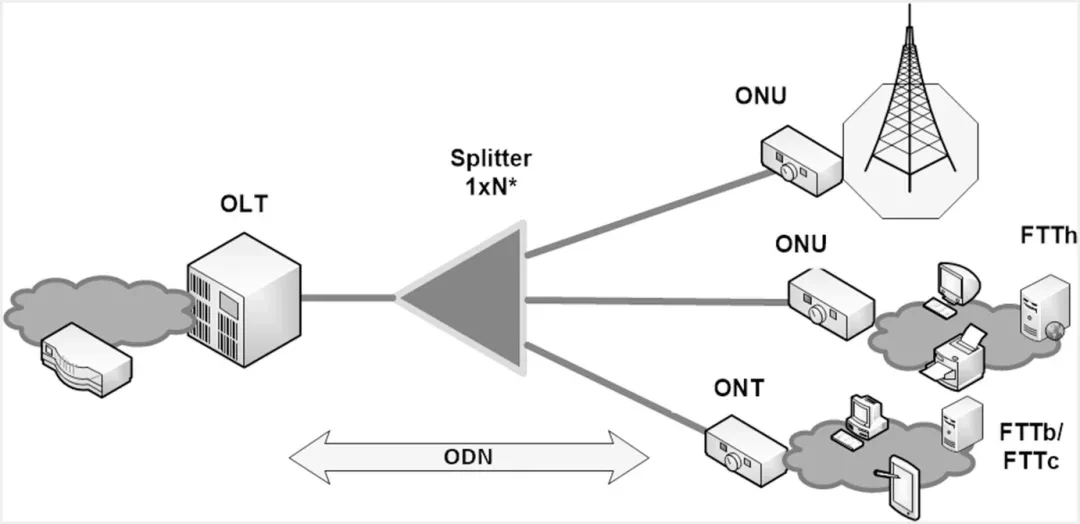

מהו OLT (מסוף קו אופטי)

OLT מייצג מסוף קו אופטי. בעולם הרשתות הסיבים האופטיים, זהו מרכז הבקרה שמביא שירות אינטרנט מהיר מהר רשת הליבה ל- PON שלך (רשת אופטית פסיבית).

בדרך כלל תמצאו את ה- OLT שנחטף במשרד המרכזי של הספק, מרכז הנתונים או באתר הכותרת. משם, זה מדבר לעשרות או אפילו מאות מסופי רשת אופטיים (ONT) החוצה בשדה, בכל רחבי כבל סיב אופטי יחיד ומפצל פסיבי.

פונקציות OLT

• צבירת נתונים ומיטבה- OLT אוסף תנועה מכל ONT, ומשלב זרמים במעלה הזרם והזרם במורד הזרם לזרם הניתן לניהול.
• ניהול הזרם/במורד הזרם ותזמון QoSזה מקצה משבצות זמן ורוחב פס כך שיישומים רגישים לחביון (כמו קול או וידאו) יקבלו עדיפות, וכולם נהנים מחוויה עקבית.
• המרת אות (חשמל ↔ אופטי)אותות חשמליים מעמוד השדרה של ה- ISP הופכים לפולסים קלים להפצה, ואז המומרים בחזרה כאשר הנתונים חוזרים.

רכיבי OLT

• מודול מעבד וניהולפועל כמוח, מפעיל פרוטוקולים וביצועי ניטור.
• רישום זיכרון (RM)מאחסן קבצי תצורה ופרמטרים תפעוליים.
• מודולי משדר אופטינהגי לייזר במעלה הזרם ופוטודיו במורד הזרם מטפלים במיתוג האור -חשמלי.
• אספקת חשמל ותכנון יתירותיחידות כוח ורכיבי גיבוי חמים הניתנים לחלוקה חמים שומרים על הרשת שלך באופן מקוון גם במהלך כשלים בחומרה.

מהו ONT (מסוף רשת אופטית)

ONT מייצג את מסוף הרשת האופטית (נקרא לעיתים יחידת רשת אופטית או ONU). המכשיר הוא שמביא את האינטרנט של הסיבים שלך ישירות לביתך, למשרד או לקמפוס שלך, ומשמש כגשר הסופי בין ה- PON לרשת המקומית שלך.

תמצאו אונטס שתולים על ציוד הצד המשתמש המותקן על קיר בבית מגורים, מותקן בארון IT בארגון, או יושב בארון טלקום בקמפוס. הם נקודות הקצה שמקבלות נתונים מה- OLT על כבל סיב אופטי יחיד ומושיט אותם לנתבים, המתגים או נקודות הגישה של Wi -Fi שלך.

פונקציות ONT

• פירוק איתות אופטי והדמפולציהה- ONT מפשיט את מסגור ה- PON והופך את פעימות האור חזרה לאות חשמלי שהמכשירים שלך יכולים להבין.
• ניהול ערוצים במעלה הזרם/במורד הזרםזה מאגר ותזמן תנועה כך ששיחות קוליות, זרמי וידיאו וקבצים בתפזורת העברת כולם מקבלים טיפול הוגן-וכאשר הגיע הזמן להחזיר נתונים, ה- ONT שולח נתוני משתמשים במעלה הזרם בחריץ הזמן שהוקצה לו.

רכיבים ONT

• מודול אופטי להמרת אור לחשמל (ולהיפך).
• יציאות Ethernet, בתוספת ממשקי WiFi ו- Catv אופציונליים למשלוח רב -שירות.
• מדדי ממשק וניהול סטטוס כך שהמהנדסים יוכלו לפקח על קישור לבריאות וביצועים.
• אספקת חשמל המיועדת להפעלה נמוכה, פעולת 24/7.

מאפייני פריסה ONT

אונטס בנויים להיות קומפקטיים ויעילים באנרגיה, מה שמקל עליהם להתקין בחללים הדוקים וממשיכים לרוץ קור רוח. פירוש העיצוב הפשוט שלהם פירושו התקנות מהירות יותר, שדרוגי קושחה מהירים יותר וצוותי ניטור מרחוק פשוטים-כך יכולים להתמקד בקנה מידה של הרשת ולא לרדוף אחר יחידות בודדות.

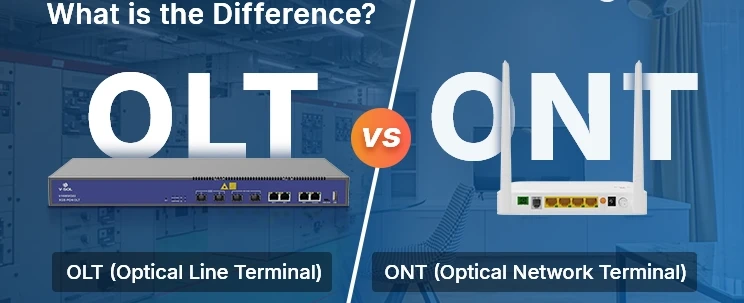

מה ההבדל בין OLT ל- ONT?​​​​​​​

• מיקום וכיסוי

מסוף הקו האופטי (OLT) מתגורר במשרד המרכזי של ספק השירות, ומזכר תנועה ברשת סיבים שלמה. OLT אחד יכול לתמוך בעשרות או אפילו מאות נקודות קצה במורד הזרם.

לעומת זאת, כל ONT יושב באתר משתמשים, משרד או קמפוס יחיד. הוא מטפל בקישוריות למכשירים של מיקום זה, ולכן הכיסוי הוא נקודה נקודתית, המותאמת לצרכי גישה פרטניים.

• תפקיד פונקציונלי

ה- OLT משמש כמרכז תזמון הרשת, מצטבר זרמים במעלה הזרם והזרם במורד הזרם, מבצע אכיפת איכות שירות (QoS), וממיר אותות חשמליים מהליבה לפולסים אופטיים להפצה.

בינתיים, ה- ONT משמש כגשר איתות מקומי, ומפרק את אותו אות אופטי המועבר מה- OLT, מחזיר אותו בחזרה לאות חשמלי, ומספק אותו למורי ציוד בצד המשתמש, מתגים, נקודות גישה Wi-Fi או תיבות CATV.

• גורם צורת חומרה ויכולת

OLTs בדרך כלל מונעים על ידי מתלה, עם יציאות PON בצפיפות גבוהה (16, 32, 64+), ספקי כוח מיותרים ומערכות קירור חזקות. ארכיטקטורה רב -יציאה זו הופכת אותם לאידיאליים לפריסות ארגוניות בטלקום או בגודל גדול.

אונטס הם מכשירים קומפקטיים בסגנון שולחן עבודה המיועדים להנחת יסוד יחידה. לעתים קרובות הם כוללים קומץ יציאות Ethernet בתוספת ממשקי Wi-Fi או CATV אופציונליים, ומושכים כוח מינימלי להתקנה קלה בחללים הדוקים.

• ניהול תנועה וטיפול איתות

בצד הרשת, ה- OLT מנהל באופן מרכזי תנועה במעלה הזרם וגם במורד הזרם, ומקצה חריצי זמן כך ששירותים רגישים לאביון יקבלו עדיפות ורוחב הפס הכולל משותף למדי בכל האונקים המחוברים.

בקצה, ה- ONT מתמקד בהמרה של משתמשים בודדים-IT "מקבל נתונים" על פני הסיבים, מאגרים מנות ומעביר נתוני משתמשים במעלה הזרם במגרש ה- TimeSlot שלו, ומבטיח שכל מכשיר יקבל את האות החשמלי שהוא זקוק לו.

• מדרגיות ותמיכה במשתמש

מדרגיות בצד ה- OLT פירושה הוספת כרטיסי PON נוספים או אפילו חיבור בין מספר OLTs כדי להרחיב את טביעת הרגל שלך ברשת. הוא בנוי לצמוח ככל שבסיס המנויים שלך או גודל הקמפוס עולה.

עבור Onts, מדרגיות מתורגמת לפריסה קלה של יחידות נוספות-כל בית או בניין חדשים מקבלים משלה משלה. התמיכה היא מקומית באופן דומה: אם ל- Ont One יש בעיה, היא אינה משבשת את שאר הרשת, מה שהופך את התחזוקה ופתרון הבעיות לפשטות.

איך OLT ו- ONT פותרים את האתגרים המובילים שלך

לאחר שתבינו את ההבדל בין OLT ל- ONT, תוכלו להתמודד עם אתגרים שונים מבחינת הכיסוי, התזמון, התאימות והתמיכה המתמשכת, תלוי במשימה שלכם. כך יכולה הגדרת ה- PON הנכונה לענות על הצרכים השונים שלך:

• מפעילי טלקום ותשתיות עירוניות

כשאתה מגלגל רשת אופטית פסיבית בעיר (PON), שני היעדים הגדולים ביותר הם כיסוי רשת סיבים רחבים וריכוזי סוליד. בחירת מסוף קו אופטי (OLT) עם יציאות PON מודולריות מאפשרת לך לגדול בצורה חלקה כאשר שכונות חדשות נכנסות לרשת, בעוד ש- ONTs המוצבים אסטרטגית מבטיחים אספקת אינטרנט סיבים עקביים לכל פינת רחוב. ספקי חשמל מיותרים וקישורי גיבוי עוזרים לך לעמוד ב- SLAs מחמירים, כך ששירות האינטרנט שלך נשאר חי גם אם רכיב אחד זקוק לתחזוקה.

• מפתחי נדל"ן ומנהלי נכסים

בפרויקטים של נדל"ן, תזמון ותקציב הם הכל. מסופי רשת אופטית קומפקטית (ONTS) מפשטים את ההתקנה בדירות, דירות או רצפות משרדים, חותכות זמן פריסה בשבועות. על ידי סטנדרטיזציה של פלטפורמת OLT/ONT מוכחת, אתה גם נועל עלויות חומרה צפויות ונמנע מדמי הפתעה במהלך הבנייה. בנוסף, תכונות אספקה ​​אוטומטיות פירושן שצוות התחזוקה שלך מבלה פחות זמן בתצורות ידניות-ויותר זמן בשמירה על התושבים מאושרים.

• קבוצות ארגוניות גדולות וקמפוס

רשת הקמפוס שלך צריכה לתמוך בכל דבר, החל מה- VoIP קריטי למשימה וכלה באשכולות מחשוב בעלי ביצועים גבוהים. המשמעות היא שתאימות היא המפתח: אתה זקוק ל- OLTs המדברים פרוטוקולי GPON או XGS -PON של היום ו- ONTs שמספקים אותות חשמליים נקיים למתגים ולנקודות הגישה שלך. בנייה בנמלי PON נוספים והגנה עתידית עם אופטיקה מהירה גבוהה יותר מאפשרת לך להוסיף מבנים או מעבדות מבלי לקרוע חומרה.

• אינטגרטורים של מערכות

אינטגרטורים חיים ונושמים פתרונות סוף סוף, אך PON יכול להציג כאבי ראש אינטגרציה כאשר ממשקי ספקים וכלי ניהול אינם מתיישרים. מודול ניהול אחיד ב- OLT שלך, בשילוב עם ONTs התומכים ב- SNMP או TR -069 סטנדרטיים, מייעלים את ההקצאה ופתרון בעיות. עקביות זו על פני רכיבי הפצה אופטיים מנותקת את ההצגה של אצבעות ומאיצה זמן לשירות עבור הלקוחות שלך.

• מפעילי מרכז נתונים

בסביבה של מרכז נתונים, תאימות, אמינות ואכיפת SLA אינם ניתנים למשא ומתן. פריסת OLTs בצפיפות גבוהה במשרד המרכזי שלך מאפשרת לך לצבור נפחים מאסיביים של קישורי סיבים, ואילו אונטס מחוספס בקצה מבטיח ביצועים דטרמיניסטיים נמוכים. חפש ציוד שמוסמך לתקני התעשייה ומציע בקרות QoS גרגיריות--אתה יכול להבטיח זמן UP ולתייחס לדרישות הביקורת מבלי לנפח את טביעת הרגל או את חשבון הכוח שלך.

כיצד לבחור את השילוב הנכון של OLT ו- ONT

כשמדובר בבניית רשת אופטית פסיבית של סלע (PON), בחירת מסוף הקו האופטי הנכון (OLT) וצמד הרשת האופטית (ONT) הוא חצי הקרב. להלן רשימת בדיקה פשוטה שתנחה את ההחלטה שלך:

• הערכת דרישות

צרכי רוחב פס: הערך את השיא במורד הזרם והזרם במעלה הזרם לאתר. אם כל מיקום דורש 2.5 ג'יגה -ביט לשנייה ומעלה, שקול OLTs ו- ONTs של XGS -PON -Ready התומכים בממשקי 10 ג'יגה -ביט לשנייה.

צפיפות נמל: התאם את מספר יציאות ה- PON ב- OLT שלך לסך הכל ONT הכולל שאתה מצפה היום-ומתכנן למחר. יחס פיצול של 1:32 פירושו יציאת PON אחת יכולה לשרת עד 32 נקודות קצה של המשתמש, אך תוכל לבחור 1:16 כדי להבטיח חדר ראש.

תקציב כוח: בדוק תקציבים אופטיים על ריצות הכבלים הסיבים האופטיים שלך. מרחקים ארוכים יותר או פיצולים מרובים אוכלים בתקציב שלך, לכן בחר משדרים ומכוניות עם כוח שיגור מספיק ורגישות למקלט.

הרחבה עתידית: חפש שלדת OLT מודולרית עם משבצות נוספות או כרטיסי PON הניתנים להחלפה. בדרך זו, אתה יכול להוסיף עוד אונטס ככל שגדל בסיס המנויים או ספירת המכשירים שלך.

• אישורי ספקים ותאימות

תמיכה בסטנדרטים: אמת את אישורי ITU -T (GPON, XGS -PON) ו- IEEE (EPON) כדי להבטיח יכולת פעולה הדדית.

דרישות רגולטוריות: אישור ציוד עומד בכללי רשות הטלקום המקומית ותקנות הבטיחות-במיוחד בפרויקטים של תשתית עירונית או ממשלתית.

• תחזוקה ושירות

אחריות ו- SLAs: כוון לפחות אחריות לשלוש שנים עם זמני החלפה מובטחים.

ניהול מרחוק: הקפד את מודול הניהול של OLT וכל פרוטוקולי תמיכה ONT כמו SNMP או TR -069 עבור אספקת אפס -נגיעה.

שדרוגי קושחה: שאל על מדיניות שדרוג קושחה והאם הספק שלך מספק עדכונים אוטומטיים, בשטח כדי לשמור על תכונות QoS עדכניות.

על ידי מעקב אחר רוחב הפס של רשימת בדיקות זו, ספירת נמל, תקציבי חשמל, אישורים ותמיכה-אתה ינחת בזיווג OLT/ONT שמתאים ליעדי הביצועים של הרשת שלך ולאילוצי התקציב שלך.

מַסְקָנָה

כדי לעטוף, מסוף הקו האופטי (OLT) משמש כתנועה מרכזית של פיקוד הוצאת רכזת, אכיפת QoS וממיר אותות חשמליים לאור, ואילו מסוף הרשת האופטית (ONT) פועל כגשר המקומי, ומפנה את האור הזה לאותות חשמליים למכשירי משתמש קצה.
