מָבוֹא
מכיוון שרשתות הסיבים-ל-הביתיות (FTTH) הופכות לסטנדרט הגלובלי לפס רחב במהירות-, הבנת הרכיבים הקריטיים שמבטיחים שהביצועים שלהם חיוניים למפעילים. בין אלה, המקלט אופטי FTTHממלא תפקיד מרכזי באספקת שירותי וידאו, קול ונתונים חלקים למשתמשי קצה-. פוסט זה בבלוג מתעמק ביסודות של מקלטי FTTH אופטיים, המפרט הטכני שלהם ומדוע הם חשובים למפעילי רשתות.
1. מהו מקלט אופטי FTTH?

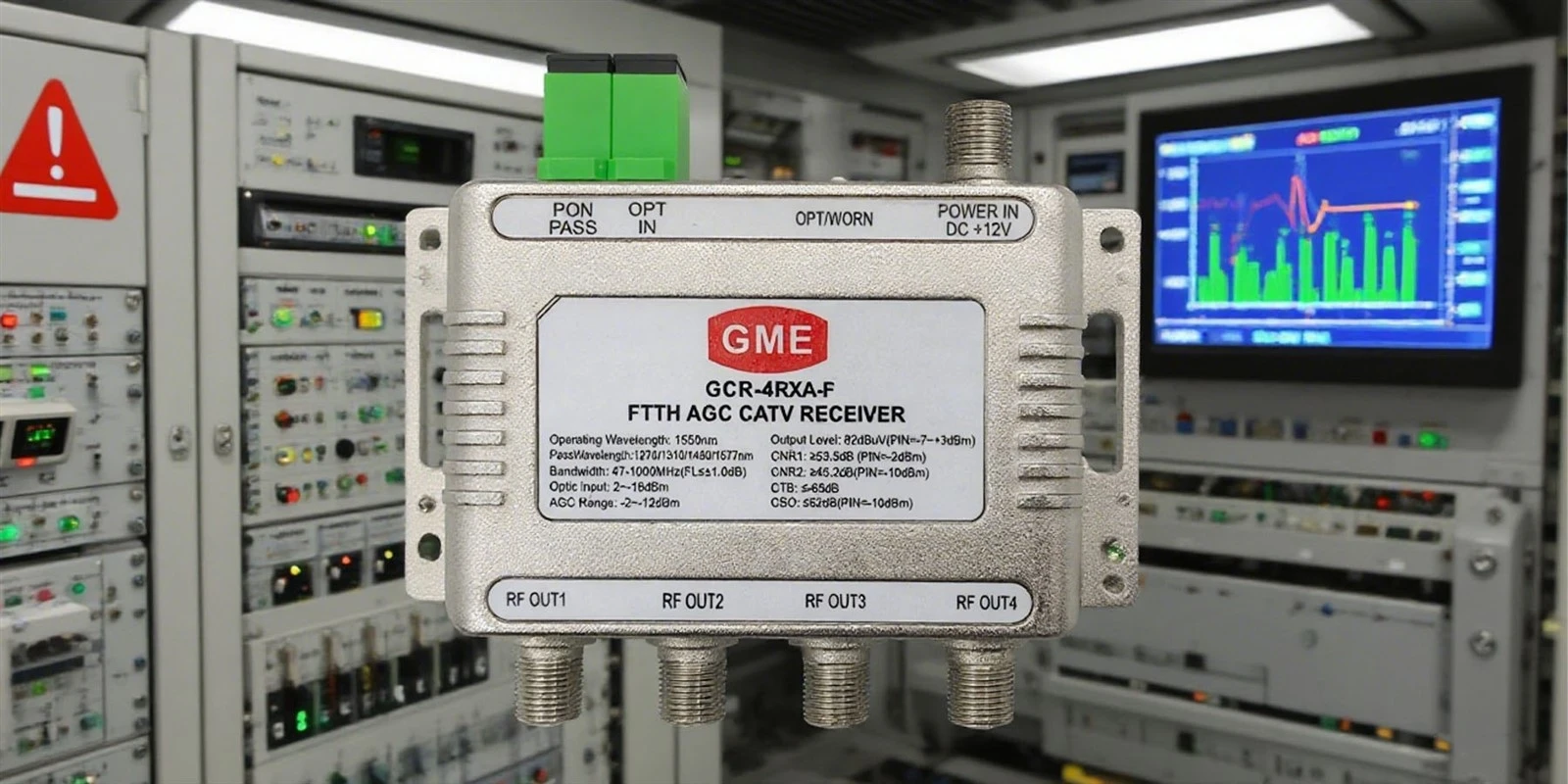

מקלט אופטי FTTH הוא התקן המותקן בחצרים של המשתמש (למשל, בתים או משרדים) כדי להמיר אותות אופטיים המועברים באמצעות כבלי סיבים לאותות חשמליים להפצה באמצעות כבלים קואקסיאליים או רשתות Ethernet. הוא משמש כגשר בין הרשת האופטית הפסיבית (PON) לבין התקנים-ללקוחות (לדוגמה, ממיר-טופ, נתבים או טלוויזיות).
פונקציות מפתח:
המרה פוטו-אלקטרית: מתרגם אותות אור (בדרך כלל באורכי גל של 1310nm/1550nm) לאותות חשמליים RF.
הגברת אות: מגביר את עוצמת האות כדי להבטיח רמות פלט אופטימליות (למשל, 72–95 dBμV).
הפחתת רעש: ממזער את השפלת האות באמצעות מגברי רעש-נמוכים (טכנולוגיית GaAs נפוצה).
2. רכיבי מפתח וכיצד הם עובדים
מקלטי FTTH אופטיים מודרניים משלבים רכיבים מתקדמים כדי לשפר את האמינות והביצועים:
פוטודיודה: בדרך כלל פוטודיודה PIN, אשר ממירה אור לאותות חשמליים עם יעילות קוונטית גבוהה (70-90%) וזרם כהה נמוך.
רשת התאמת עכבה: מבטיח העברת אות יעילה בין הפוטודיודה למגבר.
מגבר רעש נמוך-(LNA): קריטי לשמירה על שלמות האות; נבנה לעתים קרובות באמצעות שבבי GaAs למינימום רעש.
מיקרו-מעבד-מבוסס AGC: מתאים באופן אוטומטי את ההגברה על סמך רמות הספק הכניסה (לדוגמה, -18dBm עד 0dBm) כדי לייצב את הפלט.
מסנני WDM: אפשר שירותי הפעלה משולשת- (וידאו, קול, נתונים) על ידי הפרדת אורכי גל (למשל, 1310nm/1490nm/1550nm).
עקרון עבודה:
אותות אופטיים נכנסים למקלט דרך מחבר SC/APC או FC/APC. הפוטודיודה ממירה אותם לאותות חשמליים, אשר לאחר מכן מוגברים, מסוננים ויוצאים דרך יציאות RF (למשל מחברים מסוג F-).
3. מפרטים טכניים שמפעילים צריכים לדעת
עבור מפעילים, בחירת המקלט האופטי הנכון דורשת תשומת לב לפרמטרים הבאים:
| פָּרָמֶטֶר | ערך טיפוסי | חֲשִׁיבוּת |
| טווח אורכי גל | 1100-1600 ננומטר | תאימות למערכות PON (GPON/EPON). |
| טווח כוח קלט | -18 dBm עד 0 dBm | קובע רגישות וטווח דינמי. |
| רמת פלט | 72–95 dBμV | מבטיח עוצמת אות מספקת עבור מכשירי משתמש קצה-. |
| נתון רעש (NF) | פחות או שווה ל-2.5 dB | קריטי לשמירה על איכות האות (CNR גדול או שווה ל-52 dB). |
| MER | גדול או שווה ל-32 dB | חיוני לשלמות האות הדיגיטלי (למשל, עבור IPTV). |
| צריכת חשמל | <1–3 W | עלויות תפעול אדום וניהול תרמי. |
4. למהמקלטי FTTH אופטייםעניין למפעילים
יעילות עלות: מקלטים מודרניים מפשטים את קישוריות-המייל האחרון, ומחליפים תשתית נחושת יקרה.
עתידי-הגהה: תמיכה ביישומי רוחב פס- גבוהים (למשל, וידאו 4K/8K, IoT) ובקצבי נתונים של עד 10 Gbps.
חווית משתמש: תכונות כמו בקרת רווח אוטומטי (AGC) מבטיחות ביצועים יציבים למרות תנודות בכוח הכניסה.
שילוב של הפעלה משולשת{{0}: עם טכנולוגיית WDM, מקלט יחיד יכול להתמודד עם וידאו, קול ונתונים.
5. שיקולי פריסה
חוסן סביבתי: בחר מקלטים עם טמפרטורות פעולה רחבות (-40 מעלות עד 85 מעלות) לשימוש חיצוני.
גמישות AGC: בחר במקלטים עם טווחי AGC הניתנים לתכנות (למשל, -12dBm עד -2dBm) כדי להתאים את עצמם לשונות הרשת.
אבטחה ואמינות: תעדוף דגמים עם הגנה מפני נחשולי מתח (למשל, תאימות לתקן IEC 1000-4-5) כדי למנוע נזק מקפיצי מתח.
6. מגמות עתידיות
הַזעָרָה: עיצובים קומפקטיים (למשל, 75 מ"מ × 66 מ"מ × 28 מ"מ) עבור התקנות מוגבלות-.
תכונות חיסכון באנרגיה{{0}: חיישני אינפרא אדום לכיבוי מקלטים שאינם בשימוש.
רגישות מוגברת: מחקר על טכניקות קליטה קוהרנטיות לביצועים טובים יותר.
מקלטי FTTH אופטייםהכרחיים לאספקת-שירותי פס רחב באיכות גבוהה. על ידי הבנת הניואנסים הטכניים והיכולות המתפתחות שלהם, מפעילי רשת יכולים לייעל את ההשקעות, לשפר את שביעות רצון המשתמשים ולבנות רשתות עתידיות חזקות-מוכנות.
