ברשתות גישה מודרניות בפס רחב,FTTH (סיבים עד הבית)הפך לפתרון הפריסה הדומיננטי. ככל שהביקוש של הצרכנים לווידאו-גבוהה, טלוויזיה אינטראקטיבית ואינטרנט-מהיר ממשיכה לגדול,מקלט AGC CATV (מקלט טלוויזיה בכבלים אוטומטית בקרת רווחים)ממלא תפקיד קריטי יותר ויותר בתוך מערכות FTTH. מאמר זה מספק סקירה מקיפה של עקרונות העבודה, היתרונות הטכניים, תרחישי היישום והמגמות בתעשייה של מקלט FTTH AGC CATV-ועוזר לקוראים להבין היטב את רכיב הרשת החיוני הזה.

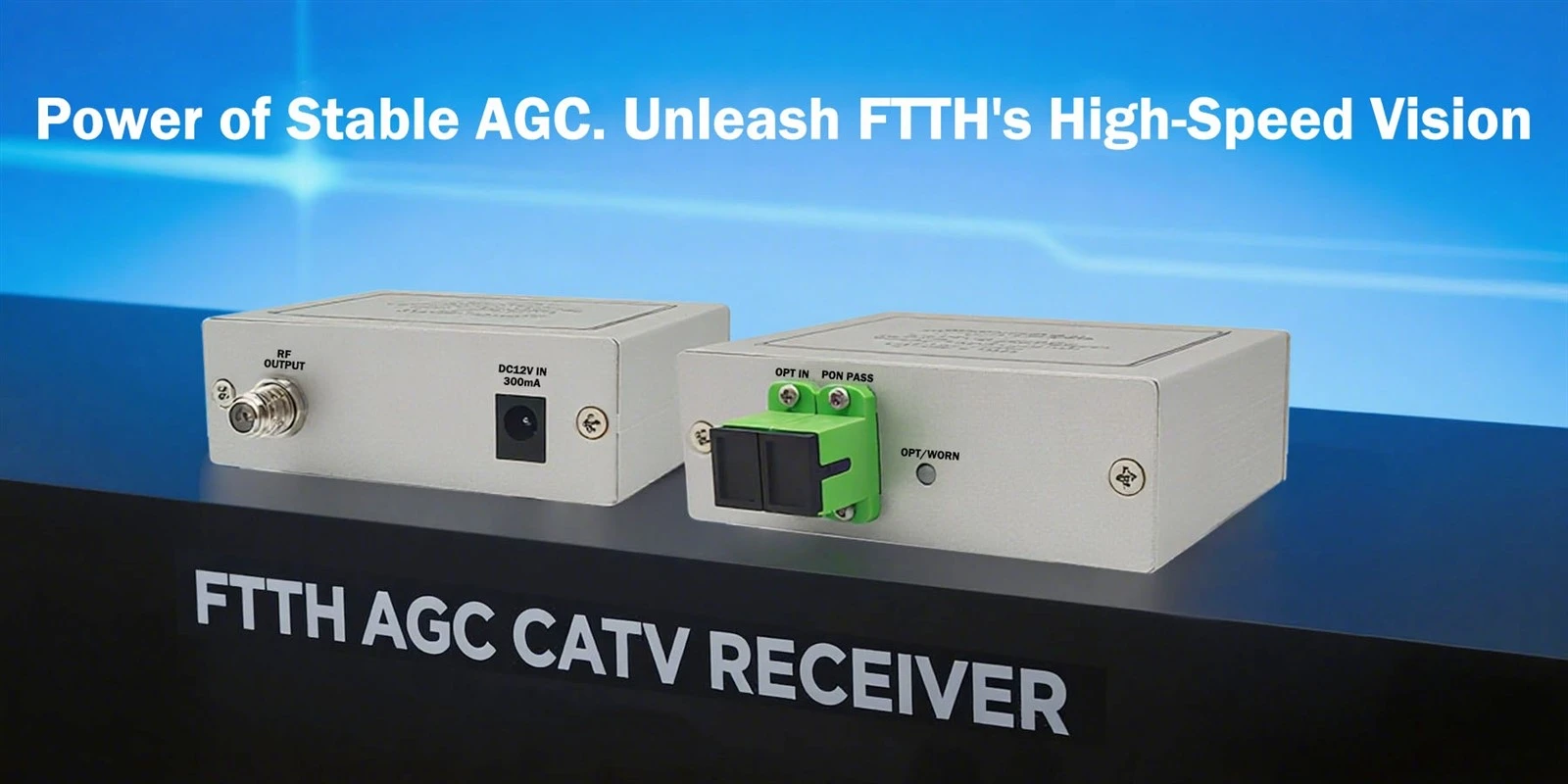

מהו מקלט FTTH AGC CATV?
אמקלט FTTH AGC CATVהוא מכשיר קליטת אותות RF (תדר רדיו) מיוחד המיועד לסיבים-ל-רשתות ביתיות-. הוא ממיר אותות CATV אנלוגיים או דיגיטליים המשודרים על סיבים אופטיים בחזרה לאותות RF התואמים להפצה של כבלים קואקסיאליים, ומאפשר משלוח למכשירי -משתמש קצה כגון ממיר--top-box וטלוויזיות.
המונח "AGC" מייצגבקרת רווחים אוטומטית, טכניקת הגברת אות דינמית שמבטיחה רמות אות פלט יציבות-גם כאשר הספק האופטי של הכניסה משתנה-ובכך שומרת על שידור וידאו באיכות-גבוהה.
איך זה עובד: סקירה פשוטה
קליטת אותות אופטית: ההתקן מקבל אותות אופטיים CATV במורד הזרם (בדרך כלל באורך גל של 1550 ננומטר) באמצעות ממשקי סיבים סטנדרטיים כגון SC/APC מנקודת OLT (Optical Line Terminal) או נקודת הפצה אופטית.
אופטו-המרה אלקטרונית: גלאי צילום משולב PIN או APD ממיר את האות האופטי לאות חשמלי.
עיבוד AGC: מעגל בקרת ההגבר האוטומטי מתאים באופן דינמי את הגבר המגבר בהתבסס על הספק אופטי נכנס, מייצב את רמת הפלט RF בטווחים סטנדרטיים (למשל, 75 ± 3 dBµV).
פלט RF: אות ה-RF המעובד מועבר דרך מחבר מסוג F-לרשת הפצה קואקסיאלית-ביתית של המשתמש.
מדוע AGC כל כך קריטי?
בפריסות FTTH בעולם האמיתי-, שינויים באורך קישור הסיבים, יחסי הפיצול וטמפרטורת הסביבה עלולים לגרום להבדלים משמעותיים בהספק האופטי המתקבל בין נקודות הקצה של המשתמש. ללא AGC:
עוצמה אופטית נמוכה← יחס צמצום אות-ל-רעש ← שלג או פיקסלציה של וידאו;
עוצמה אופטית גבוהה← רוויה מגבר ← עיוות אות והפרעות אינטרמודולציה.
מקלט CATV התומך ב-AGC-מפצה אוטומטית על תנודות אלו,משפרים מאוד את חוסן המערכת ומבטיחים חווית משתמש עקבית-חיוני במיוחד ברשתות PON גדולות-מפוצלות (למשל, 1:64 ומעלה).
מפרט טכני מפתח וקריטריוני בחירה
| פָּרָמֶטֶר | ערך/טווח טיפוסי | הערות |
|---|---|---|
| אורך גל קלט | 1550 ננומטר | תואם למגברי EDFA |
| טווח כוח כניסה אופטי | -10 עד +2 dBm (טווח יעיל של AGC) | עדיף טווח רחב יותר |
| רמת פלט RF | 75 ± 3 dBµV | תואם לתקנים כמו GY/T 106-1999 |
| טווח תדרים | 47–862 מגה-הרץ או 54–1002 מגה-הרץ | תומך בספקטרום ערוצי CATV מלא |
| C/N (יחס רעש- בין-ספק) | גדול או שווה ל-50 dB | מחוון מפתח לאיכות האות |
| CSO/CTB | פחות או שווה ל-65 dBc | מודד עיוות לא ליניארי |
בעת בחירת מקלט, תעדוף טווח דינמי של AGC, שטוחות פלט, אמינות ותמיכה בפרוטוקולי ניהול מרחוק (למשל, SNMP או TR-069).
תרחישי יישום
רשתות FTTH משולשות-: אספקת שירותי נתונים, קול ו-CATV במקביל;
שדרוגי רשת HFC: החלפת מגברים קואקסיאליים מדור קודם כדי להגדיל את רוחב הפס והכיסוי;
פיתוחי מגורים חדשים / קהילות חכמות: פרוס כסטנדרט ב-יחידות סיום ביתיות;
בתי מלון, מתחמי דירות (MDUs): פריסה מרכזית מפחיתה עלויות תפעול.
מגמות בתעשייה ותחזית עתידית
התפתחות לקראת DOCSIS 4.0 ו-10G-PON: מקלטים חייבים לתמוך ברוחב פס גבוה יותר ובתוכניות אפנון מתקדמות;
ניהול מרחוק אינטליגנטי: אינטגרציה עם מודולי IoT לדיווח סטטוס-בזמן אמת ותחזוקה חזויה;
מזעור וצריכת חשמל נמוכה: עמידה בדרישות אסתטיות ויעילות-אנרגטית במסגרות מגורים;
תמיכה בשידורי 4K/8K Ultra-HD: דורש שיפור ביחסי C/N וביצועי ליניאריות.
