הSAT-משדר אופטי IFהוא ציוד מקצועי שתוכנן במיוחד עבור שידור סיבים אופטיים של אותות לוויין בתדר ביניים. הוא ממיר אותות- בתדר גבוה (950-2600 מגה-הרץ) המתקבלים על-ידי אנטנות לוויין לאותות אופטיים, ומאפשר שידור-איכותי- למרחקים ארוכים על גבי סיב במצב יחיד-. סוג זה של ציוד ממלא תפקיד קריטי ברשתות תקשורת מודרניות. במיוחד עם האימוץ הנרחב של שירותי טריפל- ו-FTTH, המשדר האופטי SAT-IF, הידוע בביצועיו המצוינים, הפך לפתרון שידור חיוני בתחומים כמו CATV ותקשורת לוויינית.
יתרונות ביצועים
ביצועי רוחב פס-גבוהים במיוחד
SAT-משדרים אופטיים של IF תומכים בטווח תדרים רחב במיוחד. דגמים טיפוסיים מכסים רצועות מרובות כגון 45-1000MHz ו-950-2150MHz ו-45-2400MHz, כאשר כמה מוצרים מתקדמים אפילו תומכים בפעולת פס רחב של עד 50-3000MHz. מאפיין רחב פס זה מאפשר להם לשדר בו-זמנית אותות שידור CATV ואותות לוויינים SAT-IF, ועונה על הדרישה לשידור במקביל של מספר שירותים.
מדדי ליניאריות ותמסורת מצוינים
שימוש בלייזרים ארוזים מיניאטוריים קואקסיאליים של DFB ומעגלי הגברה-גבוהים,SAT-IF משדרים אופטייםלספק ביצועי שידור יוצאי דופן. פרמטרים אופייניים כוללים:
- יחס רעש-ל-ספק (CNR) גדול או שווה ל-52dB
- מסדר שני מורכב (CSO) גדול או שווה ל-65dB
- Composite Triple Beat (CTB) גדול או שווה ל-62dB
- שטוחות תגובה בתוך ±1dB
מדדים אלה מבטיחים שלמות האות נשמרת גם לאחר שידור- למרחקים ארוכים.
תצורה גמישה ואמינות גבוהה
SAT-משדרים אופטיים IF מציעים אפשרויות תצורה מרובות:
אורכי גל אופטיים אופציונליים: אורכי גל 1310nm, 1550nm או CWDM.
כוח אופטי פלט מתכוונן: נע בין 2mW ל-30mW.
ספקי כוח מיותרים כפולים: תומך בהחלפה- חמה, משפר את אמינות המערכת.
דיכוי SBS מתכוונן: יכולת דיכוי SBS-מתכווננת בשדה, יותר מ-17dBm.
הסתגלות סביבתית ומרחק שידור
הם ממוקמים במארז יצוק מסגסוגת אלומיניום-לפיזור חום יעיל, הם זמינים בתצורות שולחן העבודה וגם בתצורות-תלייה. לגבי מרחק שידור, ציוד סטנדרטי תומך בקישורים של עד 60 קילומטרים. חלק מהטכנולוגיות-צבאיות אפילו תומכות במעבר מסלול מיידי, תוך מעבר אוטומטי לנתיב גיבוי במקרה של כשל קריטי בקישור התקשורת.
תרחישי יישום
רשתות טלקומוניקציה ושירותי פליי-משולשים

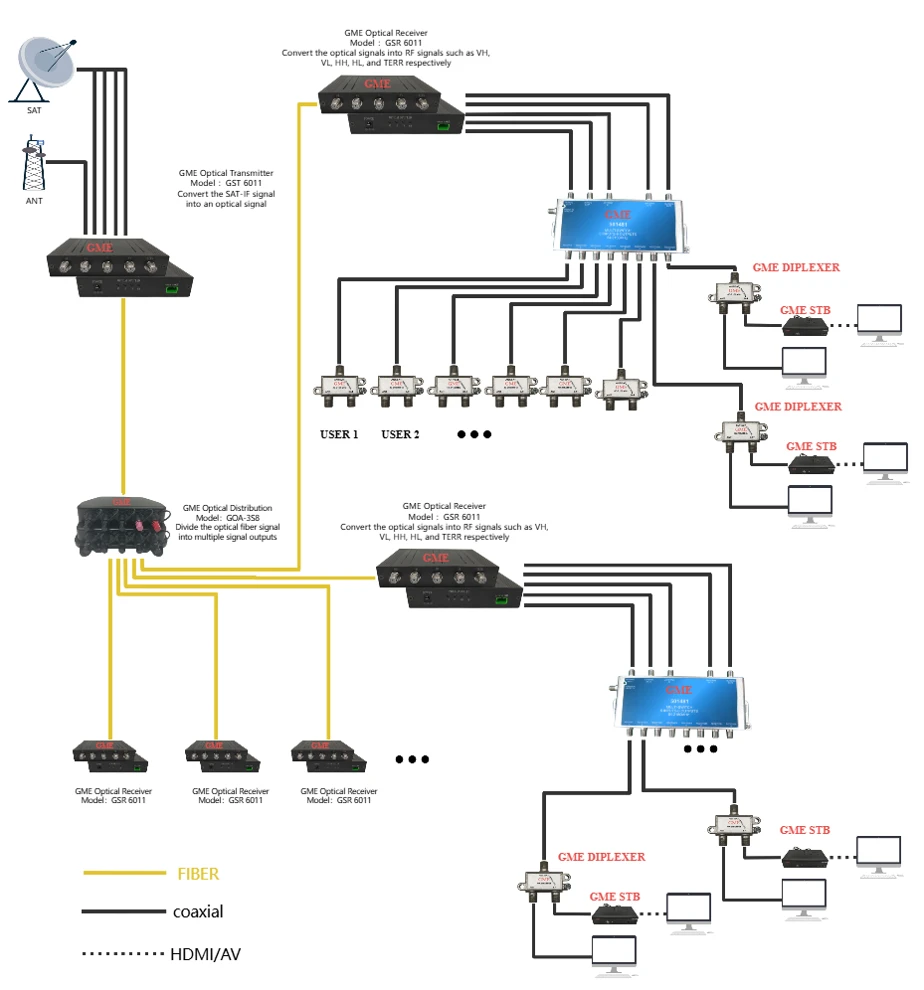

ברשתות FTTH, המשדר האופטי SAT-IF משמש לשידור אחיד של אותות CATV ואותות טלוויזיה בלוויין. הוא תומך ביישומי הפעלה משולשת-, המסוגלים לשדר בו-זמנית טלוויזיה שידורית, נתוני פס רחב ואותות קוליים, מה שהופך אותו למרכיב ליבה במתחמי מגורים מודרניים ומערכות טלוויזיה לקבוצות בתי מלון.
מערכות תקשורת לווייניות
בתקשורת לוויינית, הSAT-משדר אופטי IFמשמש עבור קישורי סיבים אופטיים בפס -L -למעלה/למטה, במיוחד עבור החיבור בין תחנת האדמה הלוויין ליחידה הפנימית. הוא מאפשר שידור שקוף של אותות הלוויין האנלוגיים המלאים בפס L- המתקבלים על ידי האנטנה LNB באמצעות סיבים אופטיים, ומחליף פתרונות כבלים קואקסיאליים מסורתיים.
יישומי סביבה מקצועיים ומיוחדים
מערכות הפצה של סיבים אופטיים לווייניים-אוקיינוס
ארכיטקטורות טבעת מיותרות
העברת אותות מכ"ם תקשורת צבאית-אזרחית
פילוח צומת DWDM
תרחישי יישום אלה ממנפים במלואם את היתרונות של שידור סיבים אופטיים: עמידות בפני הפרעות אלקטרומגנטיות, הגנה מפני ברקים ואבטחה משופרת.
יישומים ביטחוניים וצבאיים
במגזר הצבאי, נעשה שימוש בטכנולוגיות SAT דומות במערכות אימון, כגון Multiple Integrated Laser Engagement Systems, המספקות פתרונות הכשרה כפולות -אינפרא אדום ונראה לעין. טכנולוגיית תדר ביניים דיגיטלי מספקת חוסן מכריע לתקשורת ביטחונית.
תַקצִיר
המשדר האופטי SAT-IF, הממנף את רוחב הפס הרחב, הליניאריות הגבוהה, מרחק השידור הארוך ואיכות האות המעולה שלו, הפך למרכיב הכרחי ברשתות תקשורת מודרניות. בין אם ברשתות תקשורת אזרחיות או במערכות תקשורת לווייניות מקצועיות, היא מספקת פתרונות העברת אותות אמינים ויעילים, העונים על הדרישה ההולכת וגוברת להעברת וידאו ונתונים באיכות גבוהה-. עם הפיתוח של טכנולוגיות 5G ו-IoT, התצורה הגמישה והביצועים החזקים של המשדר האופטי SAT-IF יבטיחו את המשך תפקידו הקריטי בתשתית תקשורת עתידית.
