בעידן-המרכזי של הנתונים של היום, מתחנות בסיס 5G ועד לחיבורים הדדיים של מרכזי נתונים והעברת וידאו בהבחנה גבוהה-, כל כבישי המידע המהירים מסתמכים על מרכיב ליבה: המשדר האופטי.
כ"נקודת מוצא" של מערכת תקשורת אופטית, המשדר האופטי אחראי על המרת אותות חשמליים לאותות אופטיים וצימודם לסיב האופטי. מאמר זה מתעמק בעקרונות הטכניים, רכיבי המפתח, מפרטי הליבה ומגמות הטכנולוגיה בתעשייה של משדרים אופטיים לשנים 2024-2025.
1. מהו אמשדר אופטי?
משדר אופטי הוא מכשיר המרה אלקטרו-אופטית. בשכבה הפיזית, ניתן לסכם את זרימת העבודה התפעולית שלו בשלושה שלבים:
עיבוד קלט:קולט אותות חשמליים מציוד רשת (כגון מתגים ונתבים).
המרה אלקטרו-אופטית:מווסת את מקור האור (דיודת לייזר או LED) באמצעות מעגל דרייבר, וממירה את 0/1 הסיביות של האות החשמלי לפולסי אור המייצגים מצבי הפעלה/כיבוי או שינויי פאזה.
פלט צימוד:מחדיר ביעילות את האור לסיב אופטי (מצב-יחיד או רב-מצב) באמצעות עדשות או טכניקות צימוד ישיר.

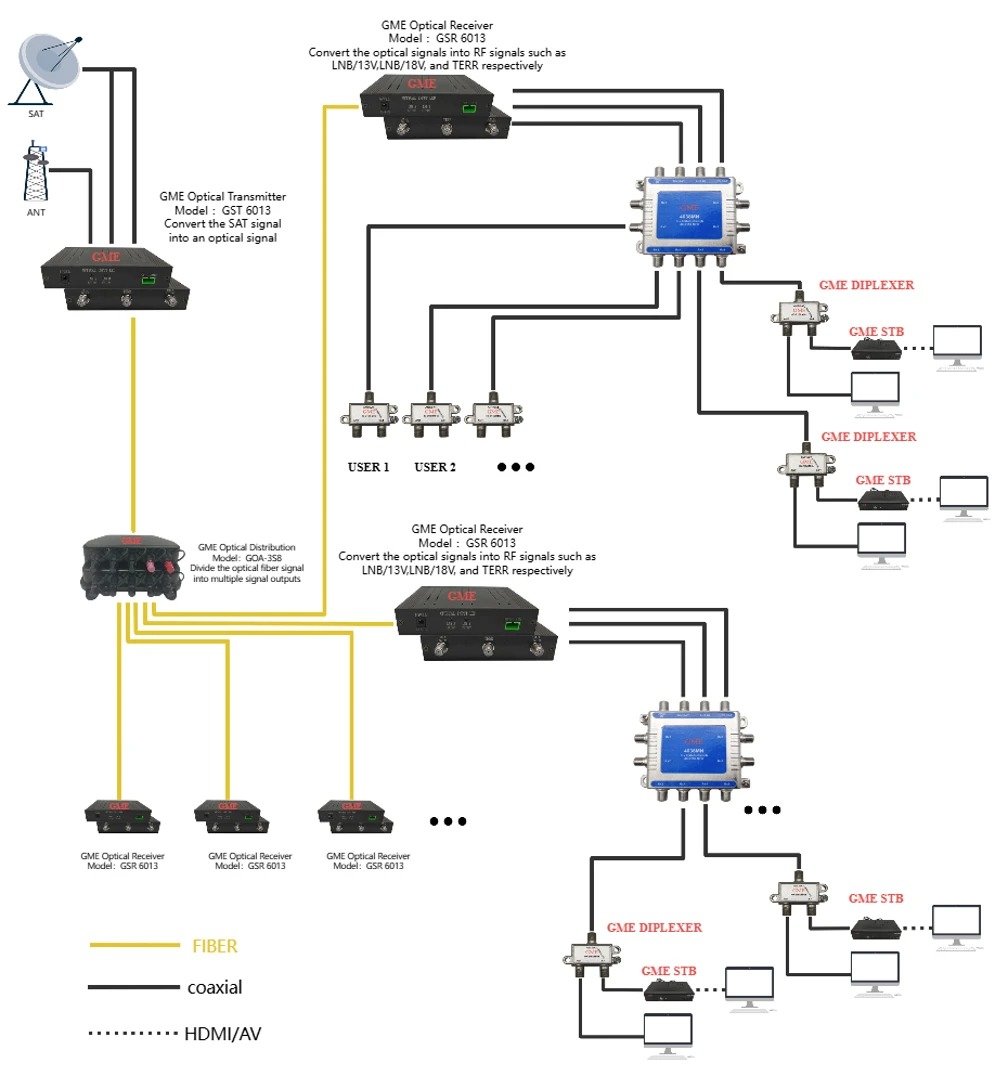

בהתאם לתרחיש היישום, המשדרים ארוזים בדרך כלל בתוך מודולים אופטיים הניתנים לחיבור (כגון SFP, QSFP-DD, OSFP) או כחלק ממשדרי וידאו אופטיים בדרגת שידור- ומערכות שידור סיבים אופטיים אנלוגיים.
2. ניתוח רכיבי טכנולוגיית ליבה
משדר אופטי בעל ביצועים גבוהים- מורכב בעיקר משלושת החלקים הבאים, המהווים חלק ניכר מהקושי והעלות הטכנית:
2.1 מקור אור: VCSEL, FP, DFB ו-EML
מקור האור קובע את אורך הגל, ההספק ומרחק השידור של המשדר.
VCSEL (אנכי-משטח חלל-פולט לייזר):שולט ביישומים מרובי-למרחק-למרחק קצר (בתוך 100 מטר), כגון מודולים אופטיים SR (טווח קצר) בתוך מרכזי נתונים. היתרונות כוללים צריכת חשמל נמוכה, עלות נמוכה וקלות של שילוב מערך בקנה מידה גדול.
FP (Fabry-Perot Laser):משמש ליישומים למרחקים-מוקדמים-ל-בינוניים; כרגע מופסק בהדרגה ביישומים-בקצב גבוה לטובת לייזרים DFB.
DFB (לייזר משוב מבוזר):סוס העבודה לשידור-במצב יחיד. הוא משיג פלט מצב אורכי יחיד באמצעות סורג מובנה-, וכתוצאה מכך רוחב קו ספקטרלי צר ועונש פיזור נמוך, מתאים למרחקים מ-10 ק"מ עד 80 ק"מ ברשתות מטרו וקווי מטען-ארוכים.
EML (לייזר מודול ספיגה אלקטרו-):כרגע הבחירה המרכזית עבור רשתות עמוד שדרה מהירות-גבוהות של 400G/800G. הוא משלב לייזר עם אפנן ספיגה אלקטרו-, מתגבר על אפקט ה"ציוץ" הקשור ללייזרים מווסתים ישירות (DML) בתדרים גבוהים, ותומך בשיעורי אורך גל בודדים של 100Gbps ומעלה.
2.2 מעגל נהג
דיודות לייזר דורשות זרם הטיה וזרם אפנון יציב. שבבי דרייבר במשדרים מהירים- דורשים ליניאריות גבוהה (במיוחד עבור אפנון PAM4) וצריכת חשמל נמוכה. ככל שהמהירות עולה ל-112Gbps ואפילו 224Gbps, עיצוב שבבי הנהג הפך לצוואר בקבוק קריטי המגביל את ביצועי המשדר.
2.3 אריזה וצימוד אופטי
דיוק האריזה של משדרים צריך להגיע לרמות תת--מיקרון. עבור משדרי סיליקון פוטוניקה (Silicon Photonics), טכנולוגיית ה-Flip- משמשת לעתים קרובות כדי לשלב את שבב הלייזר עם השבב הפוטוני המבוסס על סיליקון-, תוך צימוד אור למוביל הגל באמצעות צימוד קצה או צימוד סורג.
3. מדדי ביצועים מרכזיים
בעת הערכה או בחירהמשדרים אופטיים, על מהנדסים להתמקד בפרמטרים המרכזיים הבאים:
אֹרֶך גַל:850nm (מצב מרובה-), 1310nm (אפס פיזור), 1550nm (ההפסד הנמוך ביותר). טכנולוגיות CWDM ו-DWDM מנצלות אורכי גל מרובים בין 1260nm ל-1650nm עבור ריבוי חלוקת אורכי גל.
כוח אופטי פלט:נמדד בדרך כלל ב-dBm. מרחקי שידור ארוכים יותר דורשים הספק פלט גבוה יותר, אשר חייב להישמר מתחת לסף האפקט הלא ליניארי של הסיב האופטי.
יחס הכחדה (ER):היחס בין הספק אופטי ממוצע ללוגיקה "1" ללוגיקה "0". יחס הכחדה גבוה יותר מביא ליחס טוב יותר של אות-ל-רעש במקלט ושיעור שגיאות סיביות נמוך יותר (BER).
תרשים עיניים:מדד אינטואיטיבי לאיכות האות. בבדיקת-משדרים במהירות גבוהה, דיאגרמת העיניים חייבת להתאים לתקני IEEE או למפרטי מסכת עיניים של MSA (Multi-Source Agreement), ולהבטיח עודפי ריצוד ורעש מינימליים.
אורך גל מרכזי ורוחב ספקטרלי:עבור מערכות DWDM, אורך הגל של המשדר חייב להינעל על הרשת שצוינה על ידי ITU-T. רוחב ספקטרלי צר יותר משפר את הסבילות לפיזור כרומטי.
4. מגמות בתעשייה: אבולוציה מ-400G ל-1.6T
מונע על ידי הגידול האקספוננציאלי בביקוש לרוחב הפס מאימון מודלים של AI ומחשוב ענן,משדר אופטיהטכנולוגיה עוברת שינויים חסרי תקדים:
4.1 הופעתו של עידן -אורך גל יחיד 200G
מודולים אופטיים של 800G נפרסים כעת בקנה מידה, תוך שימוש פנימי בארכיטקטורות משדרים כגון 8x100Gbps או 4x200Gbps. יצרנים מובילים בתעשייה מפתחים מאפננים פוטוניים באורך גל-יחיד של 200G וסיליקון, וסוללים את הדרך למודולים אופטיים של 1.6T.
4.2 מסחור מואץ של סיליקון פוטוניק
משדרים בדידים מסורתיים (DFB עם מאפנן נפרד) מתמודדים עם צווארי בקבוק בעלות ובשילוב בצפיפות- גבוהה. סיליקון פוטוניקת ממנפת תהליכי CMOS לשילוב מאפננים על מצע סיליקון, בשילוב עם לייזרים פוטוניים משולבים- חיצוניים או היברידיים של III-V, משיגים תפוקה גבוהה-, עלות-נמוכה בקנה מידה גדול-.
4.3 אופטיקה ניתנת לחיבור כונן ליניארי (LPO) ואופטיקה ארוזה-(CPO)
כדי להפחית את צריכת החשמל במרכזי מחשוב בינה מלאכותית, צמחה טכנולוגיית LPO. משדרי LPO מבטלים את ה-DSP המסורתי (מעבד אותות דיגיטלי), תוך שימוש בשבבי דרייבר ליניאריים כדי להניע ישירות את הלייזר, מה שמפחית את צריכת החשמל בכ-50%. במבט רחוק יותר, טכנולוגיית CPO שואפת לארוז משדרים אופטיים יחד עם שבב המיתוג, ולפתור ביסודו את הבעיה של אובדן אות חשמלי-תדר גבוה בעקבות PCB.
4.4 פריצות דרך ב-Thin-Film Lithium Niobate (TFLN)
במרדף אחר רוחב פס גבוה יותר וצריכת חשמל נמוכה יותר, -מודולי ליתיום ניובאט סרט דק הפכו למוקד מחקר. הם מציעים ליניאריות מעולה ורוחב פס גבוה בהשוואה למאפננים של סיליקון פוטוניים ו-InP, וממצבים אותם למלא תפקיד משמעותי ב-משדרי הדור הבא של 1.6T/3.2T.
5. מסקנה
המשדר האופטי הוא לא רק נקודת ההתחלה הפיזית של תקשורת אופטית אלא גם "מנוע הליבה" הקובע את רוחב הפס של הרשת, מרחק השידור ועלות המערכת.
עבור משתמשי התעשייה, בבחירת פתרונות משדר אופטי, חיוני להסתכל מעבר לפרמטר "קצב". הערכה מקיפה צריכה לכלול:
תרחיש יישום:חיבור בין-קצרים בתוך מרכזי נתונים לעומת רשתות עמוד השדרה של-טלקומוניקציה ארוכות.
מבנה עלויות:פתרונות VCSEL מתאימים ליישומים-בקנה מידה קצר- גדול; EML ופוטוניקת סיליקון מתאימים לתרחישים עם ביצועים גבוהים-.
אמינות שרשרת אספקה:הקיבולת לשבבי לייזר-במהירות גבוהה נותרה דקה. בחירת יצרנים בעלי יכולות מו"פ עצמאיות של שבבים או שרשראות אספקה יציבות היא חיונית.
עם הפיצוץ בביקוש לכוח מחשוב בינה מלאכותית, תעשיית התקשורת האופטית עוברת מהמודל המסורתי של "אופטיקה מונעת חשמל" לעבר עידן חדש של "אופטיקה המגדירה רשתות". כנקודת המוצא של הרשת האופטית, כל קפיצה טכנולוגית במשדרים אופטיים תגדיר את תקרת רוחב הפס לדור הבא של תשתית דיגיטלית וחכמה.
