מקלט FTTH AGC CATV הוא התקן מסוף ליבה ברשתות Fiber-ל-ל-ביתיות (FTTH), המשרת את התפקידים הכפולים של "מתרגם אותות אופטי" ו"מייצב אותות". משימת הליבה שלה היא להפריד ולהמיר ביעילות ובאמינות את הגל האופטי המרוכב-הנושא-נתוני אינטרנט מהירים-אותות טלוויזיה משודרים באיכות גבוהה-ששודרו דרך סיב בודד-לאותות חשמליים שניתן להשתמש בהם ישירות על ידי ציוד סטנדרטי בתוך משק הבית. להלן הסבר מקיף ומעמיק- של הפרטים הטכניים, מנגנוני העבודה והמשמעות שלו.
I. תפקוד ליבה ומיצוב
ברשת FTTH טריפל-טיפוסית, סיב טיפה בודד צריך לשדר בו-זמנית:
אות נתונים במורד הזרם:בדרך כלל משתמש באורך הגל 1490nm, עבור גישה לאינטרנט, VoIP וכו'.
אות נתונים במעלה הזרם:בדרך כלל משתמש באורך גל 1310nm, עבור נתוני העלאת משתמשים.
אות וידאו CATV במורד הזרם:בדרך כלל שימוש באורך הגל 1550nm, להעברת תוכניות טלוויזיה שידור אנלוגי ודיגיטלי.

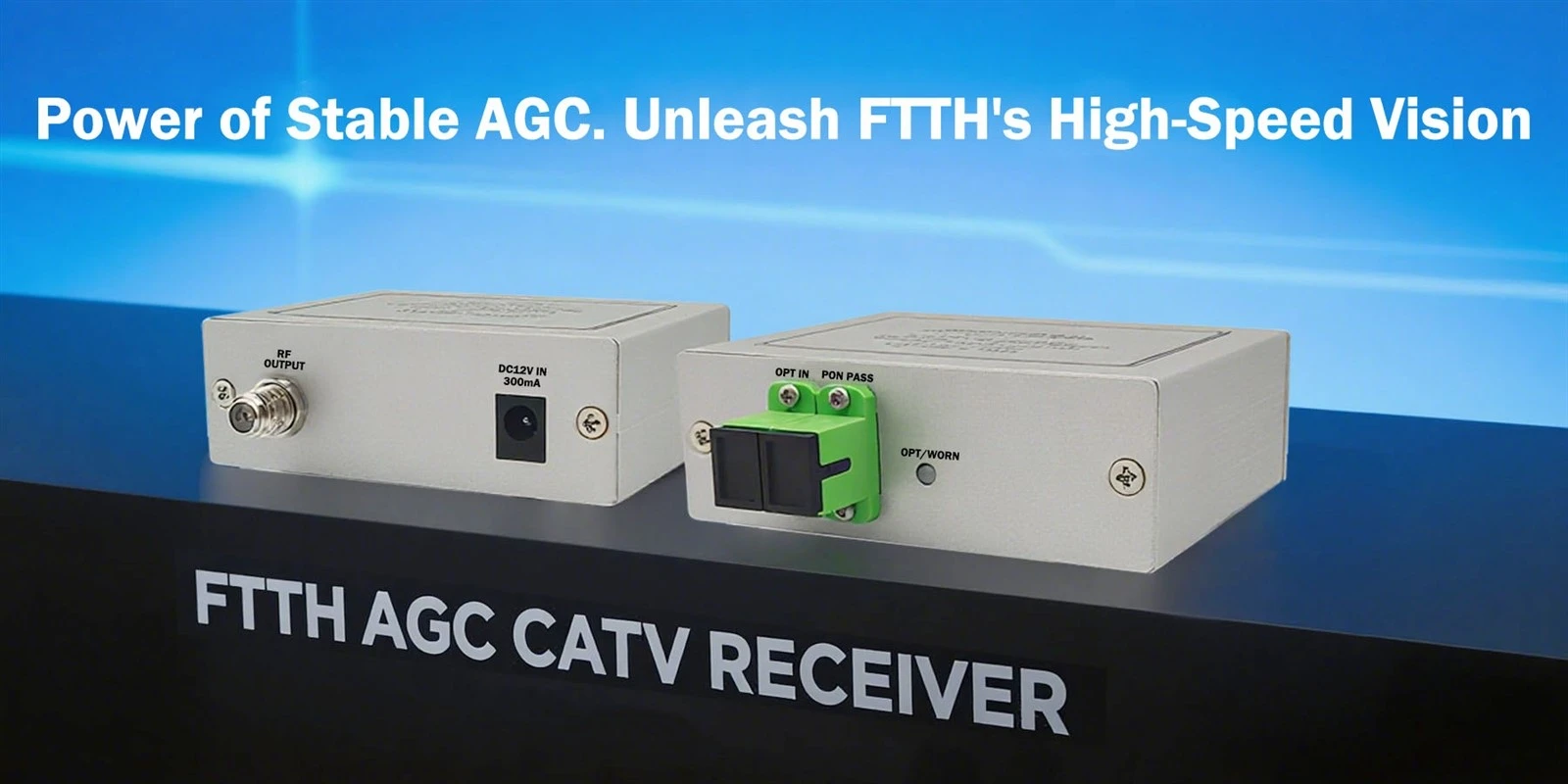

המקלט FTTH AGC CATVאחראי במיוחד על עיבוד אות הווידאו CATV באורך גל 1550nm. הוא מחלץ במדויק את האות האופטי הזה מהסיב, ממיר אותו לאות חשמלי בתדר רדיו (RF), ומוציא אותו באמצעות כבל קואקסיאלי לטלוויזיות או לממירים-. זה מובנה-בקרת רווח אוטומטי (AGC)הוא המפתח להבטחת חווית משתמש. הוא מפצה אוטומטית על תנודות בהספק הקלט האופטי הנגרמות על ידי גורמים כמו מרחק קו סיבים, כיפוף או שינויים בטמפרטורת הסביבה, ומבטיח שרמת אות ה-RF לטלוויזיה נשארת קבועה. זה מונע בעיות תמונה כגון שלג, דפוסי פסיפס או הפרעות.
II. ניתוח-מעמיק של רכיבים וטכנולוגיות מפתח
1. קצה אופטי- ומסנן WDM
סינון מדויק:המכשיר משלב מסנן רב-בביצועים גבוהים של חלוקת גלים (WDM). מאפייני פס המעבר שלו מותאמים מאוד עבור אורך הגל של 1550nm, ומאפשרים הפרדה מדויקת של האות האופטי CATV 1550nm מהאותות האופטיים המעורבים של 1310/1490/1550nm עם אובדן הכנסה והצלבה נמוכים מאוד. זה גם מבטיח שהאותות האופטיים של ערוץ הנתונים עוברים ללא אובדן (למודם ONU/אופטי הבא לעיבוד).
גלאי צילום (PIN או APD):זוהי ה"עין" של המקלט. הוא ממיר את האות האופטי המופרד 1550nm לאות חשמלי חלש. עבור תרחישי קלט הספק למרחקים ארוכים- גבוהים-, ניתן להשתמש ב- Avalanche Photodiode (APD) בשל הרווח הפנימי שלה ורגישות גבוהה יותר.
2. הפעולה המדויקת של מערכת בקרת הרווחים האוטומטית (AGC).
מערכת AGC היא "הלב החכם" של המכשיר כולו, הפועלת כמשוב רציף בלולאה סגורה:-
זיהוי אותות:המערכת מנטרת באופן רציף את רמת אות ה-RF לאחר המרה פוטו-אלקטרית והגברה ראשונית.
השוואה ויצירת שגיאות:הוא משווה את רמת האות שזוהה עם רמת ייחוס אידיאלית מוגדרת מראש כדי לחשב ערך שגיאה.
התאמת רווח דינמי:אות שגיאה זה מניע מגבר רווח משתנה (VGA) או שולט במתח ההטיה של הפוטו-גלאי. אם ההספק האופטי של הכניסה פוחת (לדוגמה, ל-8 dBm), ה-AGC מצווה על עלייה בהגבר. אם ההספק האופטי של הכניסה גדל (לדוגמה, ל-+2 dBm), זה מקטין את ההגבר בהתאם.
פלט יציב:באמצעות התאמה דינמית זו, ללא קשר לאופן בו משתנה ההספק האופטי של הכניסה בטווח הרחב שצוין (לדוגמה, +2 dBm עד -8 dBm), ניתן לשמור על רמת אות ה-RF הסופי של הפלט (למשל, 65 dBµV נומינלי) ביציבות גבוהה, בדרך כלל בשגיאה של ±1 dB. זה מבטל לחלוטין בעיות באיכות התמונה הנגרמות על ידי תנודות באות.
3. מודול עיבוד ופלט RF
הגברה והשוואה מרובה-שלבים:לאחר שנשלט על ידי ה-AGC הראשי, האות נכנס לשרשרת הגברה RF עוקבת כדי להשיג יכולת כונן פלט מספקת. דגמים מתקדמים עשויים לכלול גםבקרת שיפוע אוטומטית (ASC), שיכול לפצות אוטומטית על התגובה הדיפרנציאלית של הסיב לנשאי משנה RF בתדרים שונים, מה שמבטיח שטוחות על פני כל רוחב הפס של תדר הטלוויזיה (למשל, 47-1000 מגה-הרץ ומעלה).
יציאות פלט ובידוד:בדרך כלל מספק 1 עד 4 יציאות פלט RF (למשל, מחברים מסוג F-) עם בידוד גבוה כדי למזער הפרעות בין יציאות מרובות. היציאות כוללות הגנה טובה מפני גל ברק ופריקה אלקטרוסטטית (ESD).
4. עיצוב מבני והתאמה סביבתית
מארז מוקשח:משתמש בדרך כלל במארז סגסוגת אלומיניום יצוק-, המשרת את הפונקציות המשולשות של פיזור חום (שאבת חום ביעילות ממגברים פנימיים), מיגון אלקטרומגנטי (EMI) (מניעת הפרעות חיצוניות וזליגת אותות פנימית) והגנה מכנית.
הגנה מפני כל-מזג האוויר:לדגמים חיצוניים או פנימיים/חיצוניים יש יכולת עמידה למים ואבק ברמה גבוהה (לדוגמה, דירוג IP65), מסוגלים לעמוד בסביבות קשות כמו קור עז, טמפרטורות גבוהות ולחות גבוהה, מה שמבטיח פעולה אמינה לטווח ארוך-.
התקנה גמישה:עיצוב קומפקטי תומך ב-הרכבה על הקיר, בהרכבה על מוט- או במיקום שולחני, תוך התאמה לנקודות התקנה שונות בתוך הבית (למשל, תיבת מידע, ליד ארון טלוויזיה).
III. סיום-ל-סיום זרימת עבודה ברשת FTTH
הזרקת אות:האות האופטי של CATV באורך גל של 1550 ננומטר מהקצה הראשי של המפעיל משולב עם האותות האופטיים של 1490/1310 ננומטר מהמשרד המרכזי OLT בשילוב WDM חיצוני או מגבר אופטי. האות המשולב מועבר דרך עמוד השדרה וסיבי רשת ההפצה למתחם המנוי.
הפרדת אותות:סיב הטיפה מתחבר תחילה למפצל אופטי (אם קיים), ולאחר מכן לאזור הציוד של הלקוח. כאן, יציאת הקלט שלמקלט FTTH AGC CATVמקבל את האות האופטי המעורב. מסנן ה-WDM הפנימי שלו "מסיר" תחילה את האות האופטי של CATV 1550nm, ומכוון אותו לנתיב מקלט CATV. האותות האופטיים הנותרים של 1310/1490nm יוצאים באמצעות צמה נפרדת ליחידת הרשת האופטית (ONU) לעיבוד אינטרנט ושירותי קול.
המרה וייצוב פוטו-אלקטרי:האות האופטי המופשט של 1550nm מומר לאות חשמלי RF על ידי הפוטו-גלאי. מעגל ה-AGC פועל בזמן אמת-, ומבטיח שגם אם ההספק האופטי משתנה מעט עקב שינויי מזג אוויר או כוונון עדין- של הרשת, עוצמת אות ה-RF המומר נשארת קבועה.
הפצת אותות:אות ה-RF המיוצב והמוגבר-באיכות גבוהה מופץ באמצעות כבל קואקסיאלי לטלוויזיות שונות או לממירים-טופים ברחבי הבית, ומאפשר למשתמשים לצפות בתוכניות טלוויזיה בשידור חי- ברורות ומהבהבות.
IV. סיכום יתרונות וערך ליבה
חווית משתמש יציבה אולטימטיבית:טכנולוגיית AGC פועלת כשומר בלתי נראה, מבטלת באופן מושלם את תנודות האות הבלתי מורגשות למשתמשים, ומספקת תמונות ברורות באופן עקבי.
רוחב פס גבוה ותאימות עתידית:תומך ברוחב פס RF עד 1 GHz או אפילו 1.2 GHz, שומר מקום רב לטלוויזיית 4K/8K Ultra HD, ערוצים אינטראקטיביים יותר ושדרוגי שירות עתידיים.
חיסכון פשוט יותר ברשת ובעלויות:העברת כל השירותים על גבי סיב בודד מפחיתה משמעותית את מורכבות הכבלים ואת עלויות התפעול של המפעיל. עבור המשתמשים, האינטגרציה הגבוהה של המכשיר חוסכת מקום ומפשטת את ההתקנה.
אמינות ועמידות יוצאות דופן:עיצוב בדרגה-תעשייתית ובנייה אטומה לחלוטין מבטיחים פעולה יציבה ללא הפרעות 24/7 עם זמן ממוצע ארוך מאוד בין כשלים (MTBF), ומורידים את עלות הבעלות הכוללת לאורך מחזור החיים שלה.
הפעל-והפעל-הכנס ותחזוקה נוחה:ההתקן בדרך כלל אינו דורש תצורת שדה מורכבת, מכיוון שרמת הפלט מתייצבת אוטומטית. מערכות ניטור רשת יכולות לנטר מרחוק את מצבה באמצעות גל נושא או אמצעים אחרים, מה שמקל על אזהרת תקלות ולוקליזציה.
המקלט FTTH AGC CATVהוא הרבה יותר מממיר פשוט של "אופטי-ל-חשמלי". זוהי תת-מערכת מורכבת המשלבת סינון אופטי מתקדם, המרה פוטו-אלקטרית מדויקת, בקרת לולאה סגורה- חכמה ועיצוב תעשייתי מחוספס. זהו חוליה קריטית בהבטחת אספקה חלקה של שירותי וידאו-באיכות גבוהה ב"מאה המטרים האחרונים" של סיבים-ל-ה-בית, ומבטיחה בשקט שמיליוני משקי בית יוכלו ליהנות משירותי טלוויזיה שידורים יציבים, ברורים ועשירים. זהו התקן מסוף אינטליגנטי הכרחי ברשתות גישה אופטית מלאה מודרניות.
