בחדרי ציוד מפעיל, שורות של נורות חיווי של מכשיר OLT מהבהבות באופן קצבי, בעוד שבתוך ארונות הזרם החלשים- של בתים ועסקים במרחק של עשרים קילומטרים משם, מכשיר המשלב המרת סיבים אופטיים, ניתוב ומיתוג, כיסוי אלחוטי, שידור קול והפצת אותות טלוויזיה פועל בשקט, ומפרק את רוחב הפס של כל אחד מהשירותים ברשת הג'יגה-ביט.
המהנדס לי, מפקח טכני במפעיל פס רחב בשנזן, מטפל בעשרות מכשירים כאלה מדי שבוע. מצביע על מכשיר מלבני לבן, הוא אומר:
"המודם האופטי של היום שונה לחלוטין ממה שהיה לפני חמש שנים. קודם, זה היה רק קופסת המרה 'אופטית-ל-חשמלית' פשוטה. כעת, תסתכל על -כניסת סיב אופטית אחת זו, המוציאה בו-זמנית חיבורים קוויים של ג'יגה-ביט, Wi-Fi אלחוטי, גישה לטלוויזה גבוהה{6}}, ופותרים בעיות טלפון בהגדרה גבוהה{6}."
01 היתוך טכני: הרכב הליבה של XPON ONU המודרני
רשתות גישה לסיבים אופטיים עוברות שינוי עמוק משילוב-יחיד לריבוי-שירותים. בימים הראשונים של פריסת הסיבים-ל-ה-בית (FTTH), משתמשים התמודדו לעתים קרובות עם סדרה של מכשירים: מודמים אופטיים, נתבים, שערי טלפון וממירי אותות טלוויזיה.
התקנים אלה לא רק תפסו מקום אלא גם הגבירו את מורכבות ההתקנה ונקודות כשל פוטנציאליות. הופעתו של XPON ONU רב תכליתי מטפלת בנקודת הכאב הזו.
XPON הוא כינוי כולל ל-GPON ו-EPON. GPON, המבוסס על סדרת התקנים של ITU-T G.984, מספק יכולות שידור א-סימטריות של 2.5 Gbps במורד הזרם ו-1.25 Gbps במעלה הזרם, התומך ביחס פיצול של עד 1:128 ורדיוס כיסוי של 20 קילומטרים.
טכנולוגיה זו מספקת בסיס רוחב פס מספיק עבור ONUs רב-תכליתי, ומאפשרת להם לשאת בו זמנית שירותים שונים כגון-אינטרנט מהיר,-וידאו בהבחנה גבוהה ותקשורת קולית.
ONUs משולבים, המצוידים ב-4 יציאות Gigabit Ethernet, 2 ממשקי טלפון מסורתיים, פלט CATV RF ופונקציונליות אלחוטית של WiFi5, הפכו לצורת המסוף המועדפת על מפעילים המקדמים שירותי "טריפל-play".
02 סקירה מלאה של מפרטי המכשיר: שרטוט החומרה של XPON ONU רב תכליתי
כדי להבין כיצד פועל מכשיר רב תכליתי כזה, תחילה יש צורך לנתח את ארכיטקטורת החומרה ואת תצורת הממשק שלו. טיפוסי4GE CATV POTS WiFi5 ONUמאמצת פתרון ערכת שבבים משולב במיוחד, המכיל מספר מודולים פונקציונליים בתוך מארז קומפקטי.
הפאנל האחורי של המכשיר כולל בדרך כלל את ממשקי המפתח הבאים: יציאת כניסה אחת של סיבים אופטיים SC/APC המשתמשת בטכנולוגיית Wavelength Division Multiplexing (WDM); ארבע יציאות Ethernet חישה אוטומטית של 10/100/1000M-; שני ממשקי טלפון RJ11; יציאת פלט RF אחת של CATV (מחבר מסוג F-).
מנקודת מבט של ארכיטקטורה פנימית, הליבה של המכשיר היא שבב הבקרה הראשי, האחראי על המרת פרוטוקול, עיבוד מנות וניהול מערכת. מודול GPON מטפל בהמרה אופטית-ל-חשמלית ועיבוד פרוטוקול, תוך עמידה בתקני ITU-T G.984.x.
ארבע יציאות Gigabit Ethernet מחוברות באמצעות שבב מתג, התומכות בפונקציות שכבה 2 כגון חלוקת VLAN, בידוד יציאות ובקרת תעבורה. מודול הקול מספק ממשקי POTS, התומכים בפרוטוקולי SIP או MGCP להמרת אותות קולי IP לאותות טלפון אנלוגיים.
מודול ה-CATV מקבל אותות טלוויזיה באורך גל של 1550nm דרך גלאי פוטו עצמאי, אשר לאחר מכן מוגברים ומסננים לפני הפלט כאותות RF. מודול WiFi5, המבוסס על תקן 802.11ac, מספק כיסוי אלחוטי בפס התדרים של 5GHz.
מודולים אלה פועלים בתיאום כדי להשיג עיצוב משולב מאוד של קלט-סיב יחיד ופלט רב-שירותים.
03 אומנות הקצאת רוחב הפס: מנגנון הנשיאה החכם לארבעה סוגי שירותים
האתגר הגדול ביותר עבור ONUs רב תכליתי הוא כיצד להקצות באופן סביר רוחב פס מוגבל של קישור למעלה כדי להבטיח את איכות השירות עבור סוגים שונים של תעבורה. כאן נכנסת לתמונה טכנולוגיית הקצאת רוחב פס דינמית (DBA).
במערכות GPON, הכיוון במורד הזרם משתמש בשיטת שידור, שבה נתונים שנשלחים על ידי ה-OLT מתקבלים על ידי כל ה-ONUs, אך רק ה-ONU התואם ל-LLID מעבד אותם. הכיוון במעלה הזרם משתמש ב-Time Division Multiple Access (TDMA), כאשר כל ONU משדר נתונים בחלון זמן ייעודי.
ONUs רב תכליתי מבטיחים איכות שירות לתעבורה קריטית באמצעות סיווג זרימת תנועה ותיוג עדיפות. המכשיר בדרך כלל מחלק את התעבורה למספר רמות עדיפות קבועות: תעבורת קול נהנית מהעדיפות הגבוהה ביותר, ואחריה זרמי וידאו CATV, לאחר מכן נתונים באינטרנט, ולבסוף איתות ניהול.
במיוחד לגבי הקצאת רוחב פס, גם כאשר רוחב הפס הכולל של הקישור מנוצל במלואו, המערכת שומרת לפחות 64Kbps של ערוץ ייעודי לתעבורה קולית, מה שמבטיח שהשיחות לא יושפעו מהורדות נתונים. תעבורת הווידאו עוברת אופטימיזציה באמצעות טכנולוגיית ריבוי שידור ו-IGMP Snooping כדי למנוע עותקים מרובים של אותו תוכן שתופסים רוחב פס למעלה.
המודול האלחוטי WiFi5, כהרחבה של הרשת הקווית, עוקב גם אחר עקרונות העדיפות בתזמון הפנימי שלו. טכנולוגיית ה-MU-MIMO של תקן 802.11ac מאפשרת ל-ONU להעביר נתונים למספר לקוחות אלחוטיים בו זמנית, ולשפר את ניצול הספקטרום האלחוטי.
04 בחינת תרחישי יישומים: כיסוי מקיף מבתים ועד ארגונים קטנים ומיקרו
העיצוב של ONUs רב-תכליתי כזה מתייחס למגוון רחב של תרחישי יישומים, ממשקי בית רגילים ועד לעסקים קטנים וחנויות, שבהם הם יכולים למצוא את השירות שלהם.

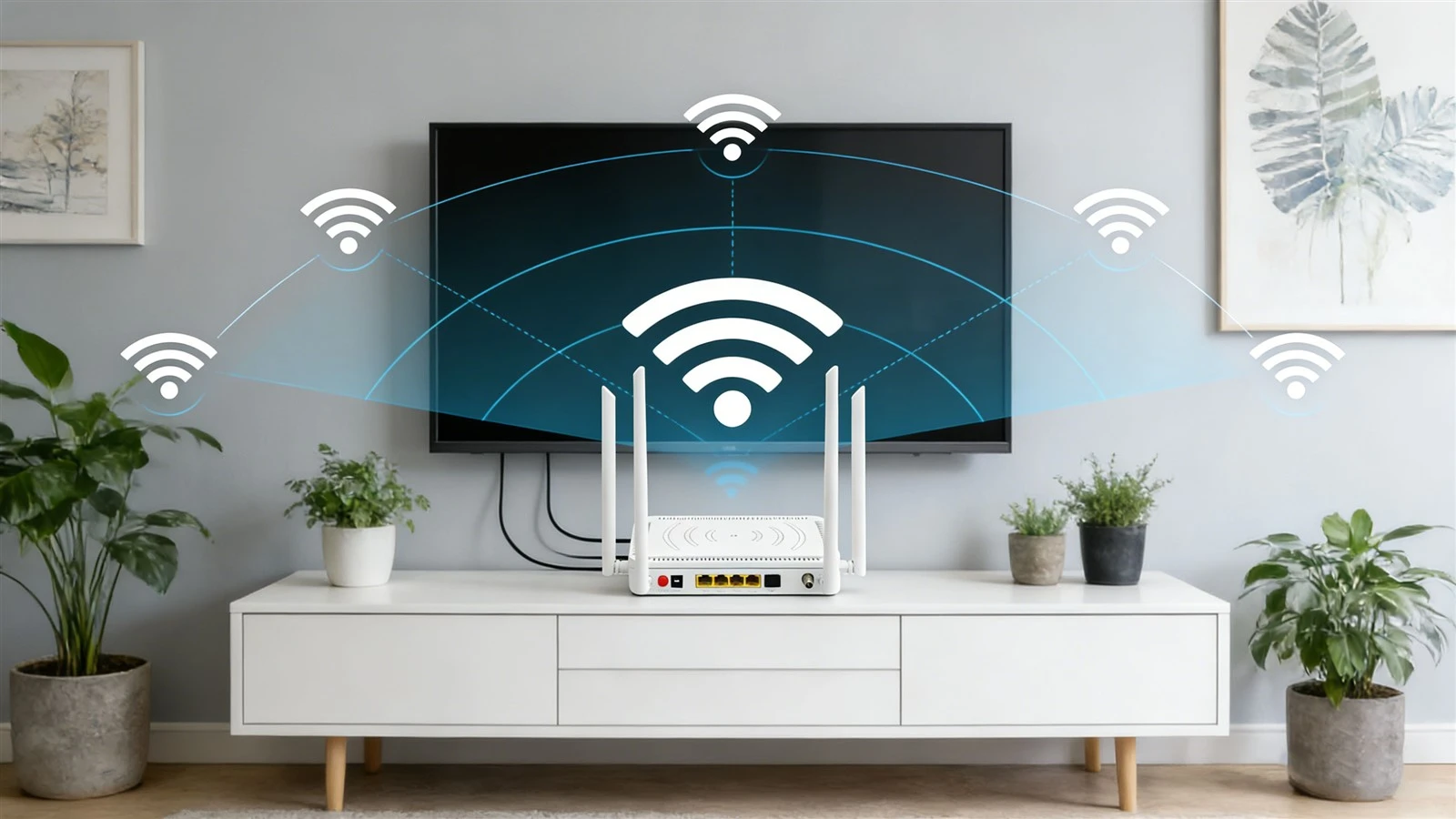

בסביבה ביתית, מכשיר אחד יכול לענות על כל צרכי הרשת: לאחר גישה לסיבים אופטיים, ארבע יציאות Gigabit Ethernet יכולות להתחבר לטלוויזיה חכמה, קונסולת משחקים, אחסון NAS ומחשב בהתאמה; הרשת האלחוטית WiFi5 מכסה את כל הבית, תומכת במספר סמארטפונים וטאבלטים לגישה חלקה לאינטרנט בו זמנית; פלט CATV מתחבר למכשיר טלוויזיה-בקופסה עליונה לצפייה בערוצי טלוויזיה בהבחנה גבוהה-; שני ממשקי הטלפון יכולים לשמש עבור טלפונים קוויים ומכשירי פקס.
בתרחישים של עסקים קטנים, ניתן להרחיב את היציאות הקוויות של המכשיר באמצעות מתגים כדי לחבר עוד מחשבים משרדיים וציוד רשת. פונקציונליות VLAN מאפשרת לעסקים לחלק אזורי רשת עבור מחלקות שונות, ובידוד יציאות משפר את אבטחת הרשת הפנימית.
הפונקציה הקולית מספקת מערכת טלפון פנימית-בעלות נמוכה לארגונים, בעוד שממשק CATV נשאר מעשי במקומות הדורשים גישה לחדשות פיננסיות או ערוצי ניטור. הרשת האלחוטית WiFi5 מכסה את צרכי המשרד הנייד בתוך אזור המשרד.
עבור סביבות מרובות-דיירים כגון בתי מלון ודירות סטודנטים, המפעילים יכולים להגדיר באופן מרכזי מספר רב של ONUs באמצעות פלטפורמת הניהול המרוחק TR-069, המאפשרת הפעלת שירות אצווה ואבחון תקלות, ומפחיתה משמעותית את עלויות התפעול והתחזוקה.
05 שיקולים לבחירת טכנולוגיה: המיקום של WiFi5 בסביבה האלחוטית של היום
ככל ש-WiFi6 ואפילו WiFi7 הופכים פופולריים בהדרגה, הבחירה המתמשכת של מודולי WiFi5 ב-ONUs רב-תכליתית מבוססת על מיצוב מוצר מעשי ושיקולי שוק.
WiFi5, המבוסס על תקן 802.11ac, מתמקד בפס התדרים של 5GHz, ומשיג מהירויות תיאורטיות של עד 3.5 Gbps דרך אפנון 256-QAM ורוחב ערוץ מרבי של 160MHz. עבור רוב תרחישי היישומים הביתיים, הביצועים האלה כבר מספיקים.
בהשוואה ל-WiFi6, החיסרון הגדול ביותר של WiFi5 הוא היעדר טכנולוגיית OFDMA ותמיכה מקיפה הן ב-uplink והן ב-downlink MU-MIMO, כלומר, יעילות הרשת וביצועי האחזור של WiFi5 נחותים מ-WiFi6 כאשר מספר מכשירים מחוברים בו זמנית.
שילוב WiFi5 ב-ONUs רב-תכליתי הוא בחירה בעלות-איזון ביצועים. עבור רכישת מפעילים-רגישים בקנה מידה גדול-בקנה מידה גדול, הבגרות והעלות-יעילות של מודולי WiFi5 נשארים אטרקטיביים.
בפריסות בפועל, הפונקציונליות האלחוטית של ONUs כאלה ממוקמת לעתים קרובות כ"כיסוי בסיסי". אם למשתמשים יש דרישות אלחוטיות גבוהות יותר, הם יכולים לחבר נתבי WiFi6 או Mesh מקצועיים יותר דרך יציאות ה-Ethernet. עיצוב שכבות זה שולט בעלויות המסוף תוך שמירה על גמישות עבור שדרוגי רשת.
ראוי לציין שכמה-ONUs מתקדמים החלו לשלב מודולי WiFi6, אך במחירים גבוהים יותר בהתאם. ככל שעלויות השבבים של WiFi6 יורדות בעתיד, צפוי שיותר ONUs רב-תכליתי ישדרגו את הסטנדרטים האלחוטיים שלהם.
עם הפופולריות המתמשכת של גישה לסיבים אופטיים, ה-XPON ONU הרב-תכליתי הזה מעצב מחדש בשקט את הצורה של ציוד קצה למפעיל. במחסנים של מפעילי טלקומוניקציה, מודמים אופטיים מדגמים שונים נערמים בצורה מסודרת, בעוד התקנים משולבים המשלבים 4GE, CATV, POTS ו-WiFi5 תופסים יותר ויותר מקום.
מכשירים אלה הם לא רק התגבשות הטכנולוגיה אלא גם התגלמות של אסטרטגיות עסקיות-מפעילים נועלים שירותים מרובים עבור משתמשים דרך מסוף יחיד, בעוד שמשתמשים נהנים מהנוחות של פתרון אחד-.
