ליבת העברת אות RF לסיבים: הסבר מלא של העיקרון של המרת אות אנלוגי לסיבים
בתרחישי העברת אותות RF (תדר רדיו), האם אתה מוטרד לעתים קרובות מהבעיות האלה: הנחתה חמורה של אותות לאחר שידור-למרחקים ארוכים, עיוות אות הנגרם מהפרעות אלקטרומגנטיות וחיווט כבלים מגושם ויקר? בין אם מדובר בתחנות בסיס תקשורת, ציוד רדיו אסטרונומי, בקרה תעשייתית או מערכות רדיו וטלוויזיה, שידור יציב של אותות RF הוא דרישה עיקרית-וטכנולוגיית שידור אות RF לסיבים אופטיים היא המפתח לפתרון נקודות הכאב הללו. היום, אנו נפרק באופן עממי את ההיגיון המרכזי: כיצד אותות RF אנלוגיים מומרים לאותות סיבים אופטיים כדי להשיג שידור -הפרעות חופשי,-למרחקים ארוכים ובנאמנות גבוהה-.
ראשית, יש צורך להבהיר הנחת יסוד: שידור סיבים אופטיים נושאים אותות אופטיים, בעוד שאותות ה-RF שלנו הם אותות חשמליים אנלוגיים, והשניים אינם תואמים ישירות. לכן, המהות של המרת אות אנלוגי לסיבים היא להשלים שתי המרות: "אות חשמלי אנלוגי → אות אופטי → אות חשמלי אנלוגי", ולאחר מכן לממש העברת אות יעילה באמצעות מאפייני -אובדן ו-הפרעות נמוכים של סיבים אופטיים-, שהם גם היגיון העבודה המרכזי של אות ה-RF שלנו למוצרי סיבים אופטיים. התהליך כולו מחולק בעיקרו ל-5 שלבים מרכזיים, שכל אחד מהם קובע את איכות העברת האות. נסביר אותם בפירוט בשילוב עם העיצוב בפועל של המוצר.
שלב 1: עיבוד מוקדם של אותות RF אנלוגיים - ביטול הפרעות ואופטימיזציה של איכות האות
אותות RF אנלוגיים מקוריים (כגון אותות בתדר רדיו מתחנות בסיס ואותות זיהוי ממכ"מים) מעורבבים לעתים קרובות עם רעש והפרעות. המרה ישירה תוביל לעיוות של אותות אופטיים ותשפיע על השפעות השידור. לכן, לפני הכניסה לקישור ההמרה, המוצרים שלנו יעבדו תחילה את אותות ה-RF האנלוגיים, שהוא גם הבסיס להבטחת נאמנות השידור.
עיבוד מקדים כולל בעיקר שתי פעולות ליבה: ראשית, הגברת אותות, המגבירה אותות RF חלשים לעוצמה המתאימה להמרה באמצעות מגבר דיוק- גבוה כדי למנוע כשל בהמרה עקב אותות חלשים; שנית, סינון וטיהור, המשתמש במודול סינון מקצועי כדי לסנן אותות רעשים והפרעות לא רלוונטיים ולשמור אותות RF יעילים טהורים. המוצרים שלנו מאמצים טכנולוגיית סינון מותאמת אישית, שיכולה להסתגל במדויק לפס תדר אות RF של 5MHz עד 6GHz, להבטיח את טוהר האותות המעובדים מראש ולהתכונן להמרה שלאחר מכן.
שלב 2: אלקטרו-המרה אופטית (E/O) - "תרגם" אותות חשמליים אנלוגיים לאותות אופטיים
זהו שלב הליבה של כל תהליך ההמרה והליבה הטכנית של המוצרים שלנו. במילים פשוטות, זה להמיר את האותות החשמליים האנלוגיים ה-RF המעובדים מראש לאותות אופטיים שניתן להעביר בסיבים אופטיים באמצעות מכשירי המרה אלקטרו-אופטית-שווה ערך להנחת "מעיל של אור" על האותות החשמליים, מה שמאפשר להם להשיג שידור-למרחק רב עם היתרונות של סיבים אופטיים.

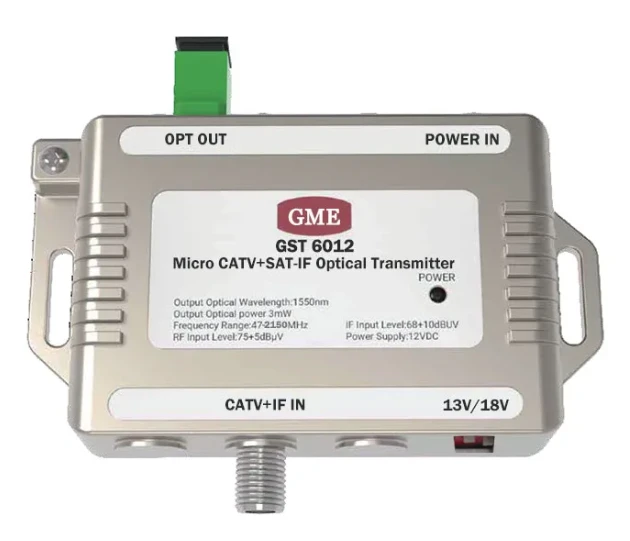

המוצרים שלנו משתמשים בדיודות לייזר DFB בלינאריות-גבוהות כהתקני המרה אופטית אלקטרו-הליבה, ועיקרון העבודה שלהם מבוסס על טכנולוגיית "Intensity Modulation (IM)": זרם ההנעה של הלייזר מאופנן ישירות על ידי האות החשמלי, כך שעוצמת ההספק האופטי של הפלט משתנה באופן סינכרוני עם המשרעת של האור האנלוגי כמו{2} לדמות את גובה הצליל, השינוי בעוצמת האור תואם לחלוטין את חוק השינוי של אות ה-RF המקורי, תוך מיפוי מדויק של "אות חשמלי → אות אופטי". היתרון של שיטת אפנון זו הוא מהירות תגובה מהירה ועיוות אות קטן, שיכולים למקסם את השמירה על המאפיינים המקוריים של אותות RF אנלוגיים, מתאים במיוחד לתרחישים עם דרישות גבוהות לנאמנות האות, כגון אסטרונומיה רדיו ותקשורת לוויינית.
יחד עם זאת, למוצרים שלנו יש פונקציית פיצוי טמפרטורה-מובנית, שיכולה לקזז ביעילות את ההשפעה של שינויי טמפרטורת הסביבה על הלייזר, ולהבטיח את היציבות של אותות אופטיים. אפילו בסביבות קיצוניות מ--40 מעלות עד +70 מעלות, הוא יכול להשלים המרה אלקטרו-אופטית באופן יציב.
שלב 3: שידור סיבים אופטיים - הפרעה-חופשית, נמוכה-אובדן "ערוץ איתות"
לאחר המרה אלקטרו-אופטית, האות האופטי מחובר לליבה של הסיבים ומתחיל שידור- למרחקים ארוכים. היתרון של שלב זה הוא הליבה של שידור סיבים אופטיים השונה מהעברת כבלים מסורתית: סיב אופטי משתמש בעקרון של השתקפות מוחלטת של אור כדי להגביל את האות האופטי להתפשט בתוך ליבת הסיבים. מקדם השבירה של ליבת הסיבים גבוה מעט מזה של החיפוי, מה שמבטיח שהאות האופטי לא ידלוף ומימוש שידור יעיל.
בהשוואה לכבלים קואקסיאליים מסורתיים, להעברת סיבים אופטיים יש שלושה יתרונות שאין להם תחליף, שהם גם המפתח למוצרים שלנו לפתרון נקודות הכאב של הלקוחות: ראשית, הפסד נמוך. בפס 1550nm, אובדן השידור של סיבים אופטיים הוא רק כ-0.2dB/km, שהוא נמוך בהרבה מאובדן של כבלים קואקסיאליים שהוא לרוב כמה dB/m. גם אם ישודר במשך עשרות ואף מאות קילומטרים, האות לא יוחלש באופן משמעותי; שנית, נגד-הפרעות חזקות. סיב אופטי הוא חומר דיאלקטרי, חסין לחלוטין מפני הפרעות אלקטרומגנטיות (EMI) והפרעות בתדר רדיו, מתאים במיוחד לסביבות הפרעות קשות כמו תעשייה וצבא; שלישית, משקל קל. הקוטר של סיב אופטי בודד הוא רק 125 מיקרון, שהוא קל בהרבה מכבלים קואקסיאליים, מה שמפחית מאוד את הקושי והעלות של החיווט.
המוצרים שלנו תואמים לסיב אופטי SM28 יחיד-ותומכים בטכנולוגיית Wavelength Division Multiplexing (WDM), שיכולה לממש העברת אותות RF רב-ערוצית דרך סיב אופטי יחיד, לשפר עוד יותר את יעילות השידור, להפחית את עלויות החיווט ולהסתגל לצרכי יישומים מרובי-תרחישים.
שלב 4: המרה פוטו-אלקטרי (O/E) - "שחזר" אותות אופטיים לאותות חשמליים אנלוגיים
כאשר האות האופטי מגיע לקצה המקבל, יש להמיר אותו בחזרה לאות החשמל האנלוגי המקורי של RF באמצעות המרה פוטו-אלקטרית, כך שניתן יהיה לזהות אותו ולהשתמש בו על ידי ציוד קצה (כגון תחנות בסיס, מכ"מים ותצוגות). שלב זה הוא תהליך הפוך של המרה אלקטרו-אופטית, אשר דורש גם התקנים-בדיוק גבוה כדי להבטיח את איכות השחזור.

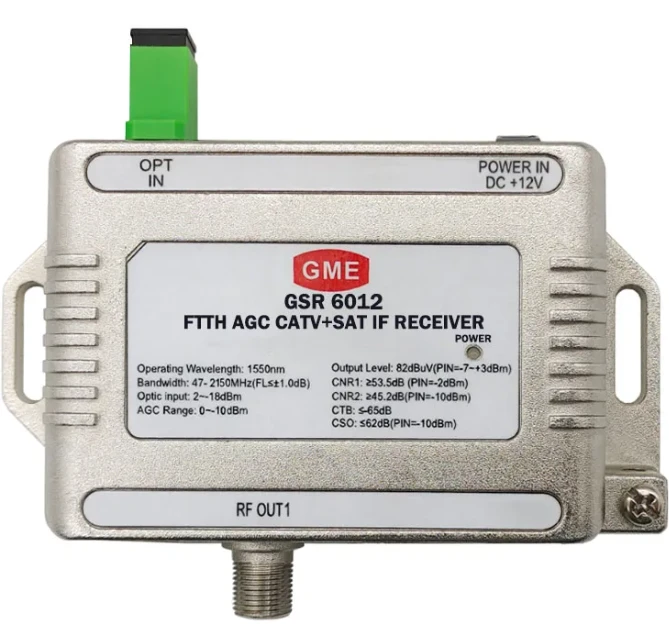

המוצרים שלנו משתמשים במגלאי צילום-ברגישות גבוהה (PIN photodiodes או Avalanche photodiodes APD) כהתקני ההמרה העיקריים. תפקידם הוא להמיר את השינוי בעוצמת האותות האופטיים לאותות חשמליים מתאימים (זרם פוטו-נוצר)-ככל שההספק האופטי חזק יותר, כך הזרם הנוצר גדול יותר, המתאים לחלוטין לחוק שינוי האות של הקצה המשדר. האות החשמלי המומר יוגבר עוד יותר על ידי מגבר רעש נמוך- כדי להבטיח שעוצמת האות תעמוד בדרישות של ציוד קצה, ובמקביל לדכא הפרעות רעש כדי למנוע עיוות של האות המשוחזר.
שלב 5: פוסט אות-מעבד - שחזור מדויק כדי להתאים לצורכי המסוף
לאחר המרה פוטו-אלקטרית, האות החשמלי ה-RF האנלוגי צריך לעבור את שלב העיבוד האחרון- לפני שניתן יהיה להפעיל אותו באמת. עיבוד שלאחר- כולל בעיקר עיצוב אותות וכיול רווח: מודול העיצוב מתקן עיוותים קלים שעלולים להתרחש במהלך שידור האות כדי להבטיח שצורת גל האות תואמת לחלוטין לאות המקורי; מודול כיול הרווח מתאים את רווח האות לטווח המותאם לציוד הקצה כדי למנוע תקלה בציוד הנגרמת מעוצמת אות מופרזת או לא מספקת.
המוצרים שלנו תומכים בקרת רווח אוטומטי (AGC), שיכולה להתאים אוטומטית את פרמטרי ההגברה בהתאם למרחק השידור וחוזק האות ללא התערבות ידנית, מה שמשפר מאוד את קלות השימוש ומבטיח יציבות ועקביות-לטווח ארוך של האותות.
מדוע לבחור במוצרי אות RF לסיבים אופטיים שלנו?
הבנת העיקרון של המרת אות אנלוגי לסיבים, לא קשה לגלות שכל שלב בתהליך ההמרה מסתמך על התקנים-בדיוק גבוה ועיצוב אופטימלי-וזוהי התחרותיות המרכזית של המוצרים שלנו. לסיכום, היתרונות שלנו באים לידי ביטוי בשלושה היבטים:
שידור -מהימנות גבוהה: אימוץ לייזרים וגלאי תמונות בעלי ליניאריות גבוהה-, בשילוב עם סינון ובקרת רווח מדויקים, הטווח הדינמי החופשי המזויף יכול להגיע ל-100dBm/H2/3, ולמקסם את השמירה על המאפיינים המקוריים של אותות RF אנלוגיים ולהימנע מעיוותים;
יציבות ואמינות: מובנה-בפונקציות של פיצוי טמפרטורה ובקרת רווח אוטומטי, התאמה לטווח טמפרטורות רחב ולסביבות מורכבות, תומך בשידור ארוך-למרחק של עד 20 ק"מ ללא משחזרים, עם אובדן של פחות מ-0.4dB/km, עמידה בדרישות הקשות של תרחישים שונים כגון תעשייה, תקשורת וצבא;
יכולת הסתגלות גמישה: מכסה טווח תדרים של 5MHz עד 6GHz, תומך בטכנולוגיית סיבים אופטיים ו-WDM במצב יחיד-, ומתן פתרונות מותאמים אישית בהתאם לצרכי הלקוח, תוך התאמה לתרחישי יישומים שונים כגון תחנות בסיס 5G, טלסקופים רדיו, רדיו וטלוויזיה ומכ"מים.
בין אם אתה צריך לפתור את הבעיה של הנחתה של העברת אותות RF למרחקים ארוכים או להיפטר מהצרות של הפרעות אלקטרומגנטיות, טכנולוגיית אות אנלוגי לסיבים אופטיים היא הפתרון האופטימלי-ומוצרי אות RF לסיבים אופטיים שלנו הם פתרונות בוגרים שמיישמים את העיקרון הזה, ועוזרים לך להשיג שידור אותות יעיל, יציב ובעלות-נמוכה.
אם הפרויקט שלך מתמודד עם אתגרי העברת אותות RF ואתה רוצה לדעת כיצד המוצרים שלנו יכולים להתאים את עצמם לצרכים הספציפיים שלך, אנא צור איתנו קשר כדי לקבל פתרונות טכניים מפורטים ופרמטרים של המוצר, ותן לנו להשתמש בטכנולוגיה מקצועית כדי ללוות את העברת האות שלך.
