תֵאוּר

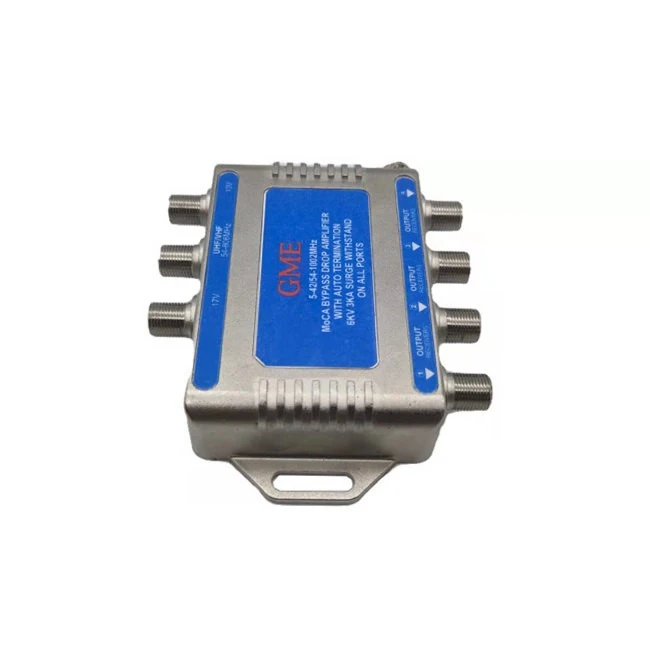

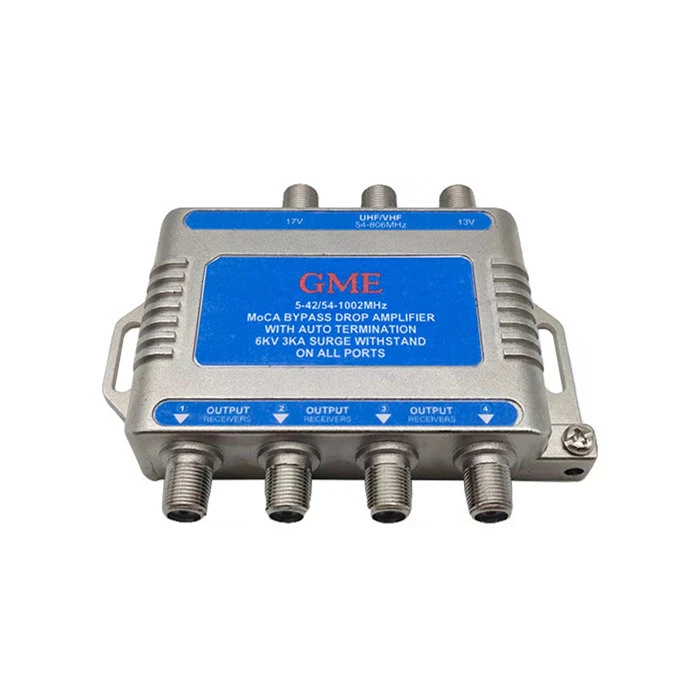

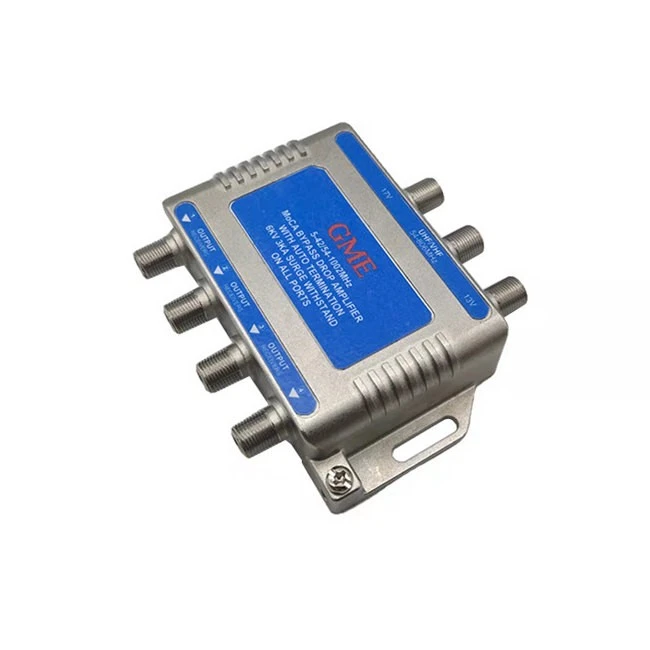

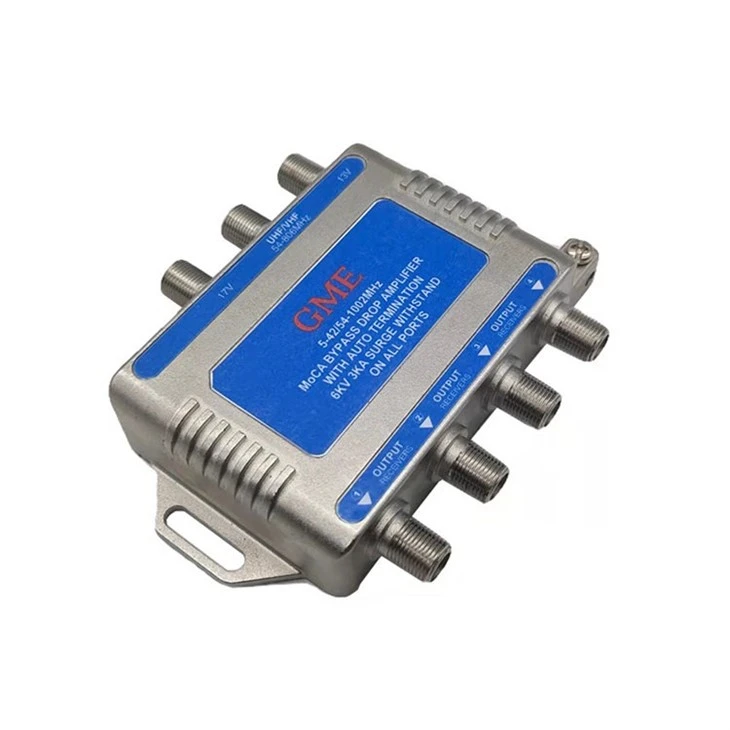

מגבר 3306-4P 4 Way MOCA זה נועד לספק את היכולת להשתמש בטכנולוגיית MoCA כדי לתקשר לכל יציאות הפלט של המגבר מיציאת המודם, תוך עקיפת המגבר עצמו. מסנן הטריפלקס המובנה-מגביל את אותות ה-MoCA לרשת הביתית תוך שהוא מספק את חיבור ה-MoCA הדרוש מסביב למגבר כדי לאפשר-רשת ביתית בין eMTA, ממירים והתקנים אחרים (לדוגמה: קונסולות משחקים, מחשבים אישיים, מחשבים ניידים, טאבלטים וכו'). יציאת מעקף המודם הפסיבית תומכת ביישומים קריטיים, כגון טלפוניה, הדורשות רשתות אמינות גבוהה כדי לספק שירות ללא הפרעה גם במקרה של הפסקות חשמל ו/או כשל במגבר.
יישומים
◆ הפצת וידאו בבית עבור יישומים עם DVR מרובה-חדרים.
◆ רשת ביתית במהירות גבוהה.
◆ מאפשר לשירותי אינטרנט, סרטונים ומשחקים לשתף רוחב פס מבלי לאבד מהירות ואיכות.
◆ הזרמת וידאו בחדות גבוהה מהאינטרנט.
תכונות
◆ 4 יציאות RF MoCA מגבר + 1 פלט מודם החזר פעיל עם רווח אחד
◆ סיום אוטומטי בעת הפסקת חשמל
◆ ביצועי העיוותים הנמוכים ביותר הזמינים IEEE 6 kV, B3 עמידה בפני עלייה בכל יציאות ה-RF
◆ יציאות F אטומות תואמות לתקני SCTE
◆ מסנן משולש MoCA משולב: כל היציאות "מדברים" - התקני MoCA ביציאת המעקף יכולים לתקשר עם כל יציאות הפלט האחרות.
◆ רווח אחד - במעלה ומורד הזרם: מפצה על אובדן מפצל.
◆ טכנולוגיית תפיסת DSM מוגנת בפטנט: מספקת החזקת קפיצים מוגברת למגע טוב יותר עם פני השטח.
◆ יציאת מעקף פסיבית: מבטל אובדן שירות עקב הפסקות חשמל או כשל במגבר.
מִפרָט
|
מקום המקור: סין |
|||
|
מספר דגם: GDMOCA-009 (3306-4P) |
|||
|
תֵאוּר: מגבר צניחה של CATV 4-כיווני עם החזרה פסיבית |
|||
|
פָּרִיט |
טיפוסי |
QCLIMIT |
תנאי מבחן |
|
נתיב קדימה |
|||
|
תדירות לָנוּעַ |
|
54 ~ 1218MHz |
|
|
רווח (RF in to out) |
0.5dB |
0dB דקות |
54 ~ 1002 מגה-הרץ |
|
|
-3.0dB |
-3.8dB דקות |
1003 ~ 1218 מגה-הרץ |
|
אובדן כניסת יציאת Voip |
-4.8dB |
-5.5dB מקסימום |
54 ~ 1002 מגה-הרץ |
|
|
-6.9dB |
-7.5dB מקסימום |
1003 ~ 1218 מגה-הרץ |
|
הפסד החזר (נכנס/יוצא) |
-16 dB |
-15dB דק' |
54 ~ 1218 מגה-הרץ |
|
נתון רעש (54 ~ 1002 מגה-הרץ) |
5 dB מכשיר טיפוסי NF (לא כולל מעגלי מפצל) |
|
|
|
עיכוב קבוצה |
|
30 ns מקסימום. |
עבור 102 מגה-הרץ (טווח 3.58 מגה-הרץ) |
|
|
|
15 ns מקסימום. |
עבור 108 מגה-הרץ (טווח 3.58 מגה-הרץ) |
|
|
|
5 ns מקסימום. |
עבור 112 מגה-הרץ ומעלה (טווח 3.58 מגה-הרץ) |
|
לצאת החוצה לבידוד |
-25dB |
-20dB דקות |
54 ~ 1218MHz |
|
יעילות מיגון RF |
|
פחות או שווה ל-110dB |
|
|
בידוד יציאת RF ליציאת חשמל |
|
100dBc |
54 ~ 1218MHz |
|
נתיב MOCA: |
|||
|
תדירות לָנוּעַ |
|
|
1275-1675 מגה-הרץ |
|
אובדן הכנסה (voip לכל פלט) |
-18 dB |
-19dBmax |
1275-1300 מגה-הרץ |
|
|
-15 dB |
-17dBmax |
1301-1675 מגה-הרץ |
|
בידוד (כל פלט לפלט) |
-17dB |
-20dBmax |
1275-1675 מגה-הרץ |
|
אובדן החזרה (voip/כל יציאת פלט) |
-10 dB |
-5dB דקות |
1275-1675 מגה-הרץ |
|
נתיב חזרה: |
|||
|
תדירות לָנוּעַ |
|
5 ~ 85 מגה-הרץ |
|
|
לְהַשִׂיג |
-12dB |
-13dB דקות |
5 ~ 85 מגה-הרץ |
|
הפסד החזר (IN/OUT) |
-20 dB |
-18 dB Min. |
5 ~ 85 מגה-הרץ |
|
אובדן הכנסת Voip |
-3.5 dB |
-3.8 dB מקסימום |
5 ~ 85 מגה-הרץ |
|
שְׁטִיחוּת |
±0.5 dB |
1.5dB מקסימום. |
5 ~ 85 מגה-הרץ |
|
לצאת החוצה לבידוד |
-25dB |
-20dB דקות |
5 ~ 85 מגה-הרץ |
|
עיכוב קבוצה |
|
20 ns מקסימום. |
5 ~ 85 מגה-הרץ בטווח של 1 מגה-הרץ |
|
|
|
5 ns מקסימום. |
10 ~ 80 מגה-הרץ בטווח של 1 מגה-הרץ |
|
סַלְפָנוּת: |
|||
|
מסדר שני מורכב* |
|
-62 dBc מקסימום |
|
|
קומפוזיט טריפל ביט* |
|
-75 dBc מקסימום |
|
|
מודולציה צולבת* |
|
-75 dBc מקסימום |
|
|
אפנון זמזום |
|
-90dBc מקסימום |
|
|
REV: *79 NTSC אנלוגי+33 256/QAM דיגיטלי @4dBmv/ch all/channels flat |
|||
|
יכולת עמידה בפני נחשולים: |
|
CAT B3, 6KV, 3KA |
יציאת קלט-IEEE C62.41-1991 |
|
|
קטגוריה B-3 גל קומבו, 6kV, 3kA |
||
|
|
יציאת פלט-IEEE C62.41-1991 |
||
|
|
קטגוריה B-3 גל קומבו, 6kV, 3kA |
||
|
דרישות חשמל: |
|||
|
קֶלֶט |
|
120 VAC |
|
|
תֶדֶר |
|
60 הרץ |
|
|
תְפוּקָה |
|
12V DC, 400mA |
|
|
טמפרטורת הפעלה: |
|
-40 מעלות עד + 60 מעלות |
|
|
מֵכָנִי |
|||
|
הַרכָּבָה |
|
אופקי/אנכי |
|
|
מידות |
|
W:179 מ"מ x D:71 מ"מ x H:43 מ"מ |
|
|
ספירת בלוקים קרקעיים |
|
1 - דו-דו-כיווני |
|
|
חומר דיור וכיסוי |
|
סגסוגת אלומיניום A360 |
|
|
סוג גימור / ציפוי |
|
ציפוי אבקה |
|
|
אִטוּם |
|
אטם 1-לחות 1 EMI/RFI |
|
|
חומר יציאת F |
|
C360 פליז |
|
|
ציפוי יציאות F |
|
נִיקֵל |
|
|
מרווח יציאות F |
|
1.0 אינץ' דקות |
|
|
מומנט יציאת F |
|
60 אינץ' פאונד. דקה |
|
|
שימור סיכה של יציאת F (פין מרכזי RG-6) |
|
200 גרם דקות |
|
