תֵאוּר

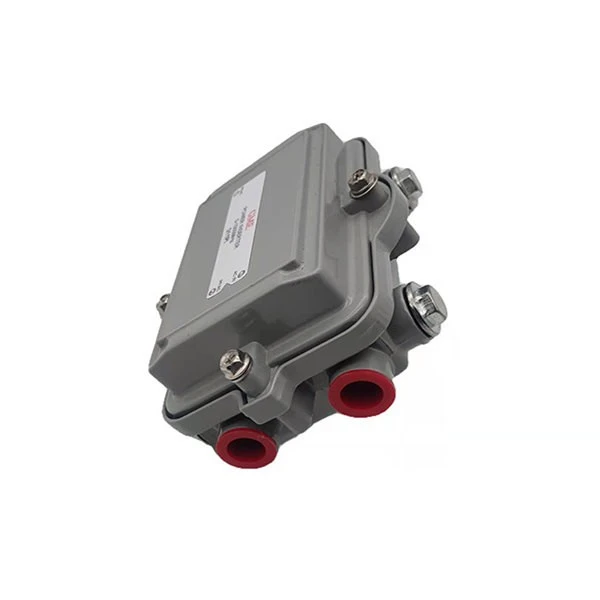

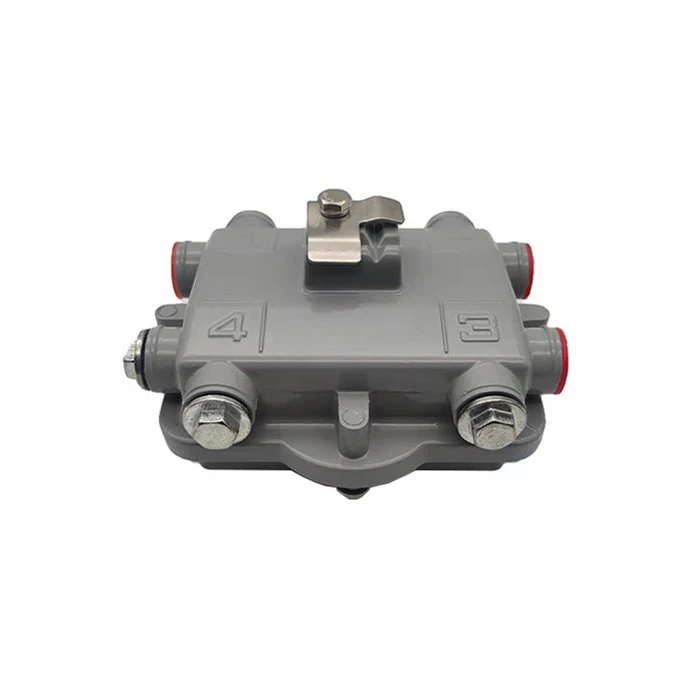

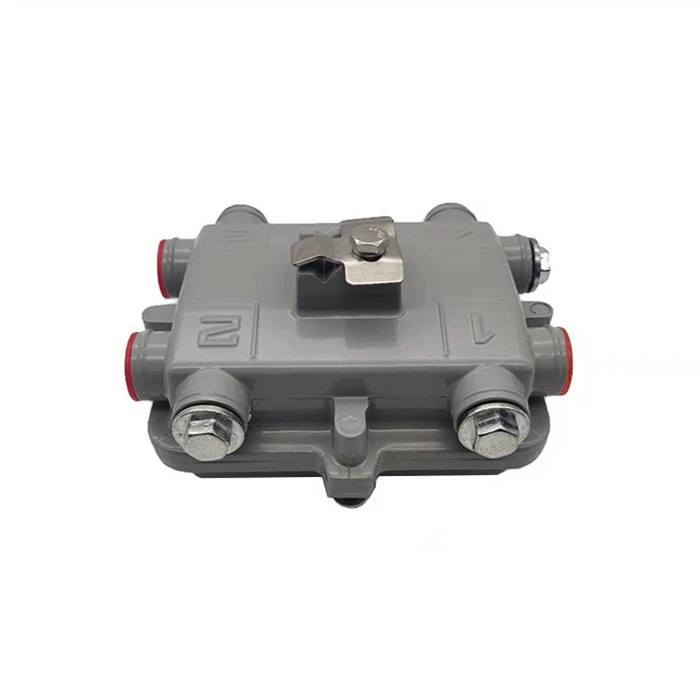

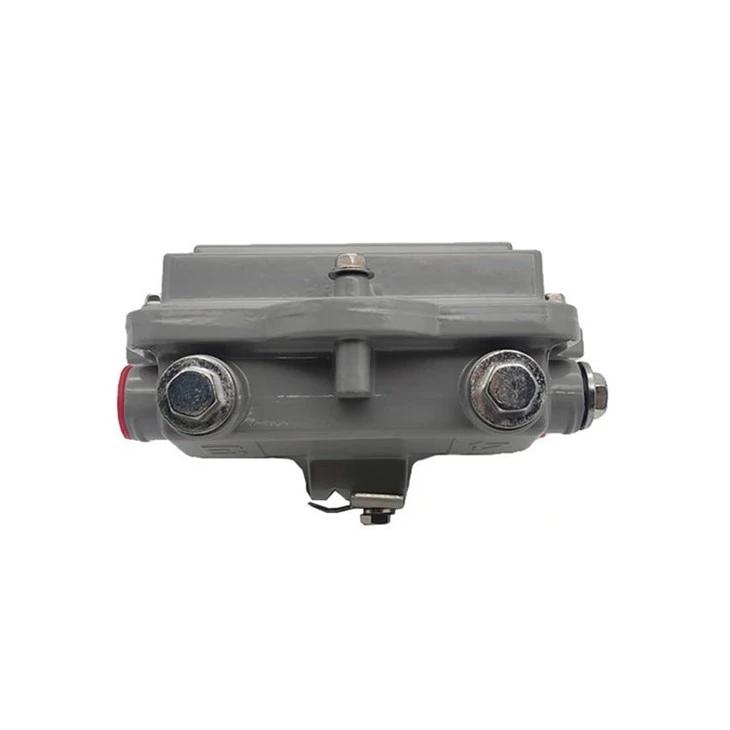

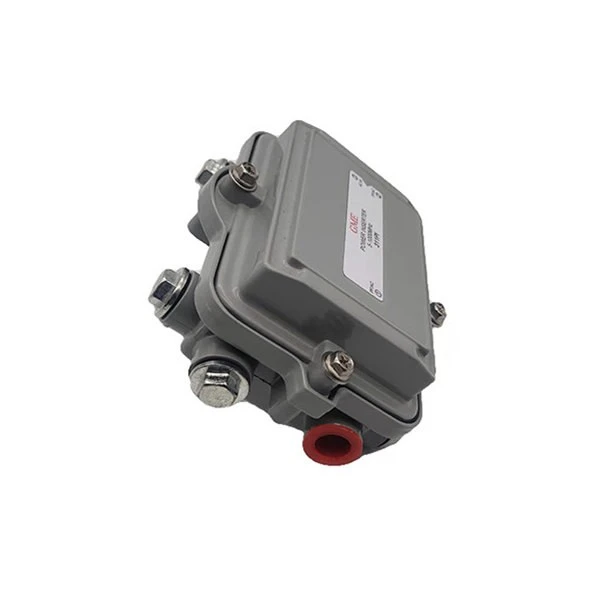

ה-1GHz Cable TV Trunk Line Power Inserter הוא מכשיר אלקטרוני מיוחד המיועד לתעשיית הטלוויזיה בכבלים, המשמש במיוחד במערכות קו מטען כדי לספק חשמל לרכיבים פעילים. תפקידו העיקרי הוא להכניס חשמל לרשת הכבלים הקואקסיאלית, להבטיח את פעולתם התקינה של מגברים, רפיטרים והתקנים פעילים אחרים במערכת הפצת הטלוויזיה בכבלים.
תכונות עיקריות ופונקציונליות:
יכולת תדר:מכניס המתח החשמלי לטלוויזיה בכבלים במהירות 1GHz מותאם לפעולה בתדר גבוה-תומך באותות של עד 1 גיגה-הרץ (GHz). זה הופך אותו למתאים למערכות טלוויזיה בכבלים מודרניות עם דרישות רוחב פס גבוהות.
הכנסת חשמל:המכניס מצויד ביכולת להחדיר חשמל לקו תא המטען של הכבל הקואקסיאלי. זה חיוני לאספקת האנרגיה החשמלית הדרושה לרכיבים פעילים כמו מגברי הפצה או מרחיבים קווים, מה שמבטיח איכות ועוצמת האות בכל רשת ההפצה.
תכונות
◆ CATV Power Inserter 5-1000MHz פעולת פס מלא.
◆ מחבר פליז מצופה ניקל "F" עם הגנה עמידה למים.
◆ אטם מתכתי ארוג המשמש לספק Hi-RFI.
◆ אטום מלא עמיד בפני מזג אוויר ומהדק גדיל כלול.
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||
|

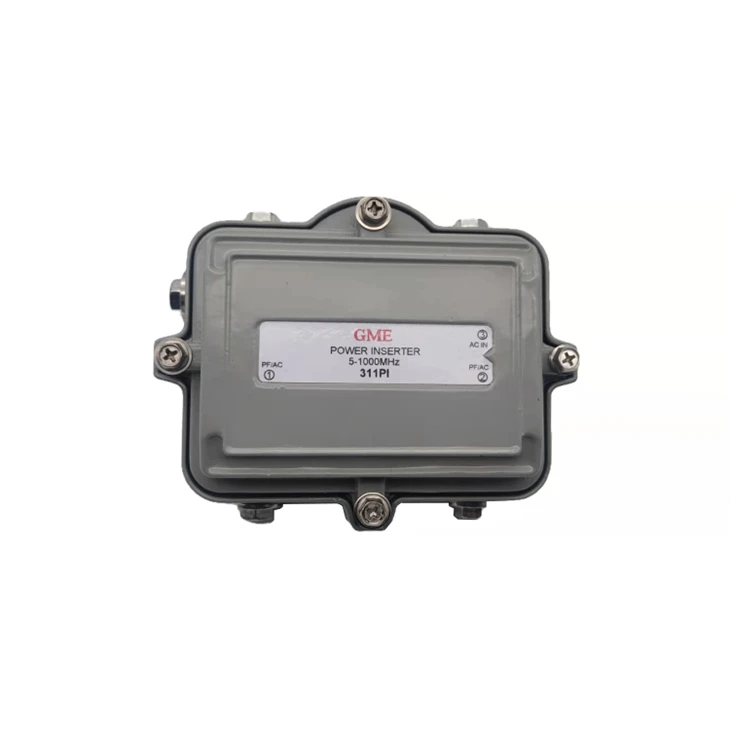

מספר דגם: GDINS-002 (311PI) |
|||
|
פָּרִיט |
טיפוסי |
מגבלת QC |
תנאי מבחן |
|
1. FREQ. לָנוּעַ |
|
|
5 - 1000 מגה-הרץ |
|
2. הפסד הכנסה |
- 0.5 dB |
-1.0 dB MAX. |
5 - 40 מגה-הרץ |
|
- 0.5 dB |
-1.0 dB MAX. |
41 - 470 מגה-הרץ |
|
|
- 0.8 dB |
-1.0 dB MAX. |
471 - 860 מגה-הרץ |
|
|
- 1.0 dB |
-1.5 dB MAX. |
861 - 1000 מגה-הרץ |
|
|
3. בידוד (RF TO AC) |
-60 dB |
-58 dB MIN. |
5 - 40 מגה-הרץ |
|
-50 dB |
-45 dB MIN. |
41 - 470 מגה-הרץ |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 מגה-הרץ |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 מגה-הרץ |
|
|
4. הפסד החזר (יציאת RF) |
-20 dB |
-18 dB MIN. |
5 - 40 מגה-הרץ |
|
-20 dB |
-18 dB MIN. |
41 - 470 מגה-הרץ |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 מגה-הרץ |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 מגה-הרץ |
|
|
5. AC PASS |
|
12A MAX |
AC TO RF |

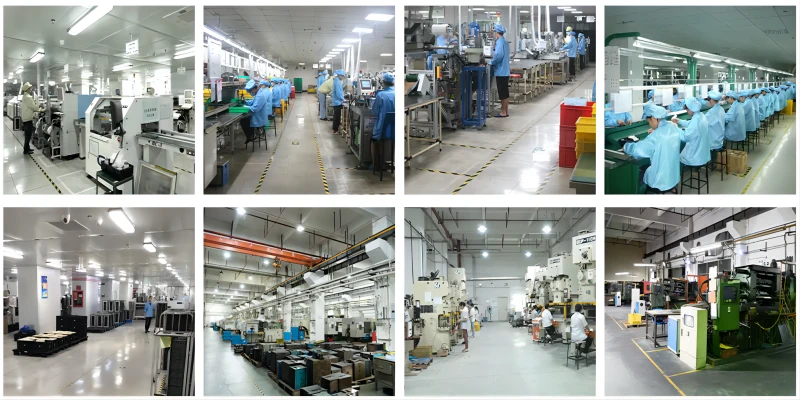

Goodmind Electronics (Shenzhen) Co., Ltd. הוקמה בשנת 1992 ומתמקדת במערכת שידורי טלוויזיה, בעלת יכולת ייצור משולבת אנכית עם צוות הנדסה מנוסה ומקצועי המספק שירות ODM למוצרי מערכות שידור בכבלים/לווין/קרקעי/IPTV
כיצד פועל מכניס כוח CATV?
מכניס החשמל CATV מחובר בדרך כלל בשורה עם הכבל הקואקסיאלי. הוא מחדיר כוח DC (Direct Current) לקו הכבלים, המשמש לאחר מכן להפעלת הרכיבים הפעילים כגון מגברים. זה מאפשר הגברה והפצה של האות למרחקים ארוכים.
מהם היישומים הנפוצים של מכניסי כוח CATV?
מכניסי כוח CATV משמשים בדרך כלל במערכות טלוויזיה בכבלים כדי לספק חשמל למגברי קו, מגברי הפצה ורכיבים פעילים אחרים. הם משמשים כדי להגביר ולשמור על עוצמת האות על פני כבלים ארוכים או באזורים עם קליטת אות חלשה.
אילו סוגים של מכניסי כוח CATV זמינים?
מכניסי כוח CATV מגיעים בסוגים ובתצורות שונות בהתאם ליישום הספציפי ולדרישות של מערכת הטלוויזיה בכבלים. הם עשויים להשתנות מבחינת תפוקת הספק, טווח תדרים, מספר יציאות ותכונות אחרות.
שאלות נפוצות
ש: האם מכניסי כוח CATV תואמים את כל מערכות הטלוויזיה בכבלים?
ת: מכניסי כוח CATV מתוכננים בדרך כלל להיות תואמים למערכות טלוויזיה בכבלים סטנדרטיות. עם זאת, התאימות עשויה להשתנות בהתאם לגורמים כגון טווח התדרים של המערכת, סוג המגברים בשימוש ומפרטי מערכת אחרים. חיוני לוודא שמכניס החשמל תואם לדרישות הספציפיות של מערכת הטלוויזיה בכבלים שלך.
ש: מה עלי לקחת בחשבון בבחירת מכניס כוח CATV?
ת: בעת בחירת מכניס כוח CATV, שקול גורמים כגון דרישות ההספק של המגברים שלך, טווח התדרים של מערכת הטלוויזיה בכבלים שלך, מספר היציאות הדרושות וכל תכונות ספציפיות הנדרשות ליישום שלך. זה גם חיוני כדי להבטיח תאימות למפרטי הציוד והמערכת הקיימים שלך.
ש: האם יש שיקולי התקנה עבור מכניסי כוח CATV?
ת: בעת התקנת מכניס כוח CATV, ודא שהוא מחובר בשורה עם הכבל הקואקסיאלי בכיוון הנכון. עקוב אחר הוראות היצרן להתקנה נכונה וודא שכל החיבורים מאובטחים. בנוסף, שקול גורמים כגון הארקה והגנה מפני נחשולי מתח כדי להגן על הציוד שלך ולהבטיח פעולה אמינה.
