תֵאוּר
מוצר זה מורכב ממשדר (TX) ומארח מקלט (RX), מרכיב כבל רשת כאמצעי השידור ומפעיל את טכנולוגיית הארכת ההגברה העדכנית ביותר. המשדר והמקלט יכולים להאריך שידור באמצעות כבל רשת יחיד, ותואמים לכבלי רשת CAT5e/6. ניתן להרחיב את אותות-חדות גבוהה עד ל-100 מטרים באמצעות CAT5e, ואותות-בהבחנה גבוהה-ניתנים להארכה עד ל-70 מטרים באמצעות CAT6, עם אחזור אפס. המוצר תומך בפונקציית החזרת אינפרא אדום, מה שהופך את השלט הרחוק לנוח. יש לו גם יכולת התאמה עצמית של-כבלי רשת, התאמה אוטומטית של רזולוציה לפלט אפקטים אופטימליים, מה שהופך אותו קל ונוח לשימוש. מרחיב HDMI זה של 4k 60Hz מתאים לשיחות ועידה בווידאו, לברי ספורט מולטימדיה, חינוך מולטימדיה, פרסום דיגיטלי, לוחות מודעות ציבוריים ועוד.
תכונות
1. באמצעות כבל רשת Cat6, ניתן להאריך את מרחק השידור של אולטרה-high-definition wideo עד ל-100 מטרים.
2. השבב בעל הביצועים-הגבוהים תומך באופן מושלם בהשהייה נמוכה, ומוציא 4K60Hz אודיו ווידאו אולטרה-בהבחנה גבוהה-באופן סינכרוני, עם תמונות חלקות וברורות ואותות יציבים.
3. למעטפת סגסוגת האלומיניום היפה יש יעילות פיזור חום סופר-גבוהה, אפס רעש, משקל קל, וניתן להתקין אותו-על הקיר, מה שהופך אותו לקומפקטי וחזק.
4. מאריך HDMI 4k 60Hz זה חבר והפעל ללא התקנת דרייברים, מה שהופך אותו קל להתאים לקישוט הבית, עם הסתרה גבוהה והתקנה קלה.
◆ הארכת שידור HDMI עד 70 מטר דרך Cat6.
◆ Ultra HD: תמיכה ברזולוציות וידאו של עד 4K@60Hz.
◆ סגסוגת אלומיניום Unibody מספקת שחרור חום יעיל לחיי השירות.
◆ הכנס והפעל: אין התקנת מנהל התקן.
◆ פונקציית IR Passback מובנית כדי לשלוט במקור מכל מקום בבית שלך.
◆ החל את פונקציית ה-POC על הספק למכשיר היחידה.
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
||
|
מספר דגם: GDEXT-002 (7101) |
||
|
תֵאוּר: 4K@60 HDMI Extender על Cat 6 |
||
|
פָּרִיט |
תוֹכֶן |
|
|
כּוֹחַ |
מֶתַח |
DC12V/1A |
|
צְרִיכָה |
<5W |
|
|
HDMI |
HDMI |
HDMI2.0 |
|
HDCP |
HDCP 2.2 |
|
|
הַחְלָטָה |
4K@24/25/30/50/60 הרץ |
|
|
1080P@24/25/30/50/60 הרץ |
||
|
720P@24/25/30/50/60 הרץ |
||
|
576P@50Hz; 480P@60Hz |
||
|
מרחק משדר |
CAT5E |
1080P@60Hz: 100 מטר |
|
CAT6 |
4K@60Hz: 70m |
|
|
קוֹל |
שֶׁמַע |
סטריאו |
|
קצב העברה |
UHD 18Gbps (מקסימום) |
|
|
תנאי עבודה |
טמפרטורת הפעלה |
0 ~ 50 מעלות |
|
טמפרטורת אחסון |
-10 ~ 70 מעלות |
|
|
לחות (לא-מתעבה) |
0~90% |
|
|
בְּסִיסִי |
מֵמַד |
70 (L) × 61 (W) × 22.4 (H) (מ"מ) |
|
חוֹמֶר |
סגסוגת אלומיניום |
|
|
טיפול פני השטח |
אנודיזציה וחריטה בלייזר |
|
|
צֶבַע |
גארי האפל |
|
|
מִשׁקָל |
TX: 89.5 גרם RX: 89.5 גרם |
|
תוֹכֶן
משדר(TX)x1
מקלט(RX)x1
השתמש ב-Guidex1
כבל מאריך של משדר אינפרא אדום x1 (אופציונלי)
כבל מאריך של מקלט אינפרא אדום x1 (אופציונלי)
מתאם חשמל x1
1. מקור אות:
התקן אות עם יציאת יציאת HDMI, כגון נגן DVD, תחנת Play, ממיר-עליון, מחשב אישי או PC וכו'.
2. תצוגה:
התקן תצוגה עם יציאת כניסת HDMI, כגון SDTV, HDTV, מקרן וכו'.
3. כבל רשת:
כבל רשת קטגוריה 5/6 לא מסוכך או מסוכך (UTP/STP CAT5e/6) עם מחברי כבל רשת סטנדרטיים המחוברים במקביל בשני הקצוות.

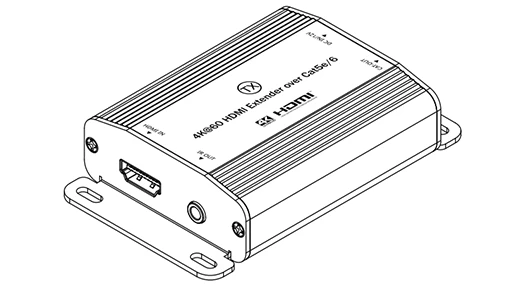

לְהַצִיג

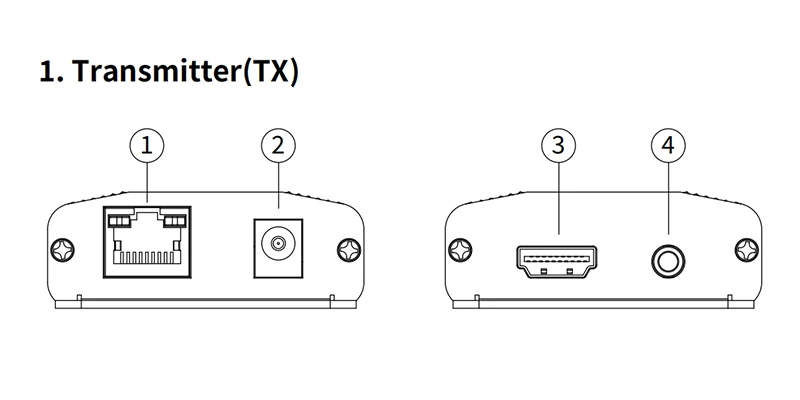

①יציאת פלט RJ45: מחברת את היחידות הראשיות של המשדר (TX) והמקלט (RX) באמצעות כבל רשת.
②יציאת כניסת מתח: הכנס את מתאם המתח הסטנדרטי DC12V/lA הכלול במוצר זה, או מתאמי מתח סטנדרטיים אחרים העומדים בדרישות המתח הנקוב.
③יציאת כניסת HDMl: מחברת את יחידת מקור האות הראשית עם
יחידת משדר (TX) הראשית באמצעות כבל HDMl.
④שקע כבל מאריך של משדר אינפרא אדום: הכנס את כבל ההארכה של משדר אינפרא אדום המסופק עם מוצר זה והצב את המשדר אינפרא אדום קרוב ככל האפשר להתקן המקבל כדי להעביר את האות אינפרא אדום מהמקלט.

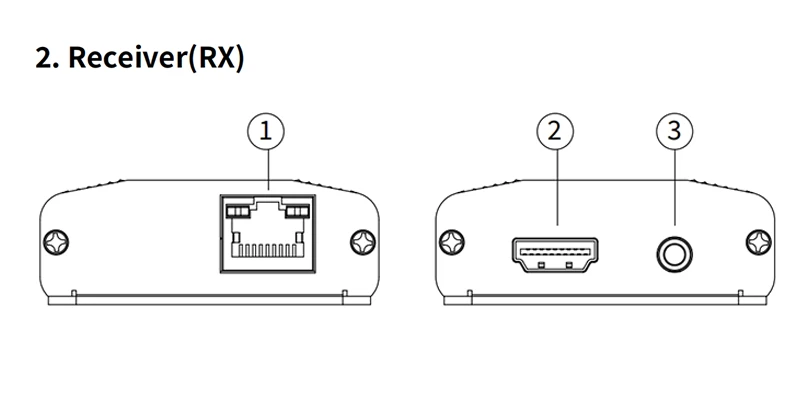

①יציאת כניסה RJ45: מחברת את היחידות הראשיות של המשדר (TX) והמקלט (RX) באמצעות כבל רשת.
②יציאת HDMlinput: משתמש בכבל HDMl כדי לחבר את התקן התצוגה עם היחידה הראשית של המקלט (RX).
③שקע כבל מאריך של מקלט אינפרא אדום: מחבר את כבל ההארכה הכלול של מקלט אינפרא אדום ומשתמש בשלט הרחוק בטווח של מקלט האינפרא אדום.

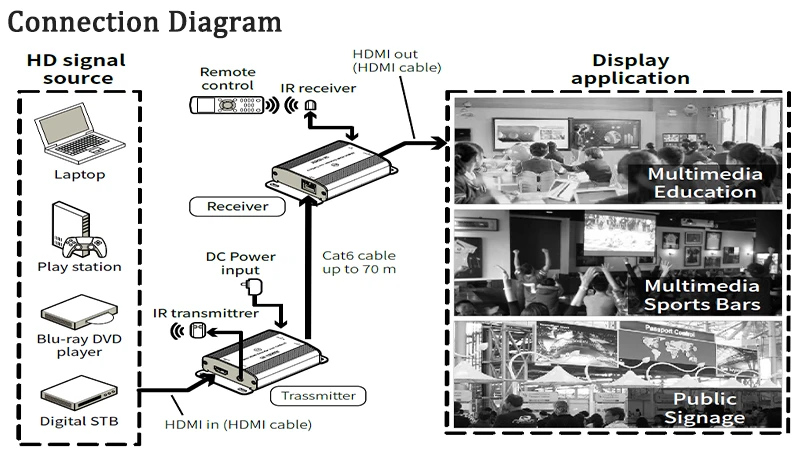

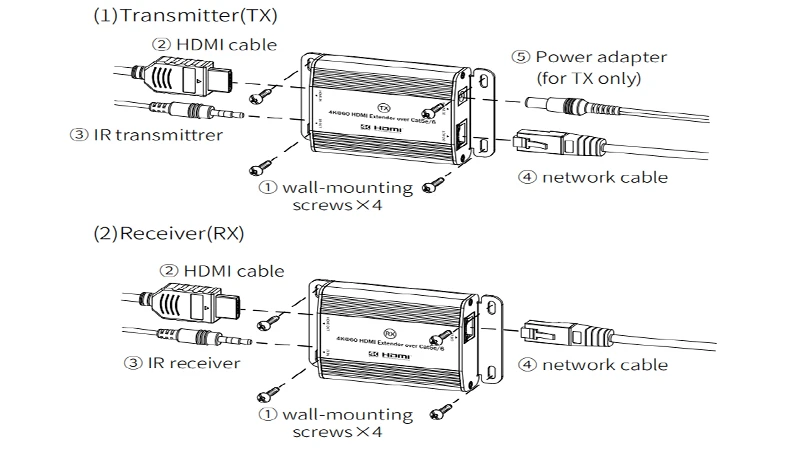

התקנה וחיבור
הוראות חיבור:
①השתמש בכבלי HDMl כדי לחבר את התקן מקור האות לשידור. ter (TX),והתקן התצוגה ליחידה הראשית של המקלט (RX).
②השתמש בכבל רשת סטנדרטי עם CAT5e/6(UTP/STP) לא מסוכך או מסוכך וחיווט מקביל כדי לחבר את היחידה הראשית של המשדר (TX) ליחידה הראשית של המקלט (RX).
③חבר את כבל החשמל כדי להתחיל ולפעול באופן אוטומטי
הוראות שלט אינפרא אדום:
①חבר את כבל מאריך פולט אינפרא אדום לשקע lR OUT במשדר (TX) ואת כבל הארכה של מקלט אינפרא אדום לשקע lR INiack במקלט (RX).
②יש למקם את ראש פולט האינפרא אדום של הכבל המאריך קרוב ככל האפשר לחלון קליטת האינפרא אדום של התקן מקור האותות.
③השתמש בשלט הרחוק האינפרא אדום של התקן מקור האותות כדי לכוון אל ראש מקלט האינפרא אדום שחובר כהלכה למקלט (RX) כדי לבחור מרחוק ערוצים ולשלוט ברצועות השמעה

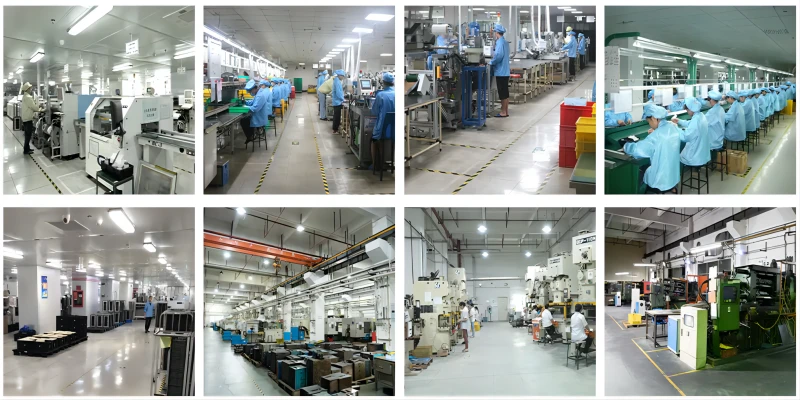

סדנת הייצור שלנו
התעודה שלנו
שאלות נפוצות
ש: תצוגת מסך טלוויזיה לא תקינה, מהבהבת והסאונד הוא
גמגום.
ת: (1) בדוק אם כבל הרשת קבוע כהלכה והאורך נמצא בטווח המותר.
(2) כבה והפעל את קצה ה-TX.
ש: הנורית הכתומה במחבר RJ45 של קצה RX של המקלט אינה דולקת.
ת: (1) בדוק אם כבל הרשת הוא כבל רשת סטנדרטי עם חיבורים מקבילים בשני הקצוות.
(2) בדוק אם כניסת אות ה-HDMl בקצה ה-TX תקינה.
(3) כבה והפעל את קצה ה-TX.
ש: האור הכתום במחבר RJ45 של קצה ה-RX של המקלט מהבהב, אך אין פלט תמונה.
ת: (1) בדוק אם התצוגה תומכת במצב האות HDMl הנוכחי.
(2) בדוק אם כבל ה-HDMl והצג קבועים כהלכה.
(3) נסה לנתק שוב את כבל הרשת, או לכבות ולהפעיל את קצה ה-TX.
