תֵאוּר

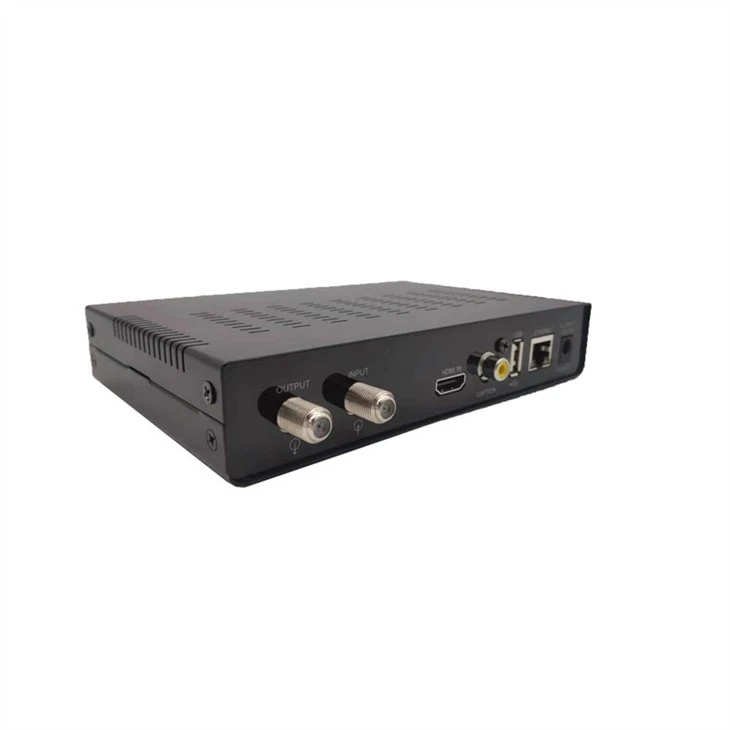

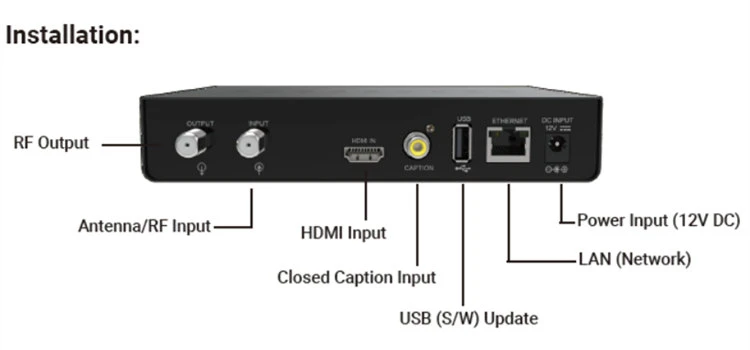

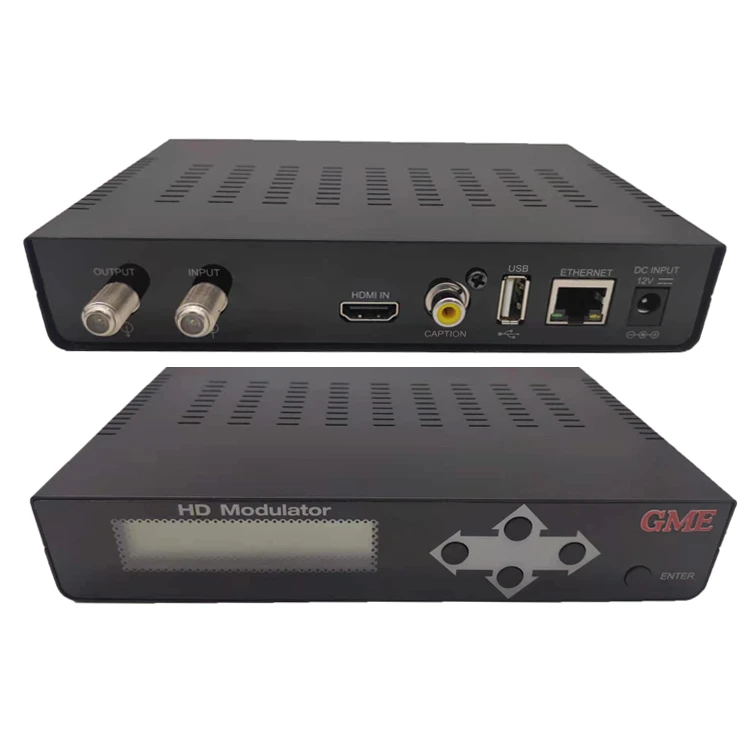

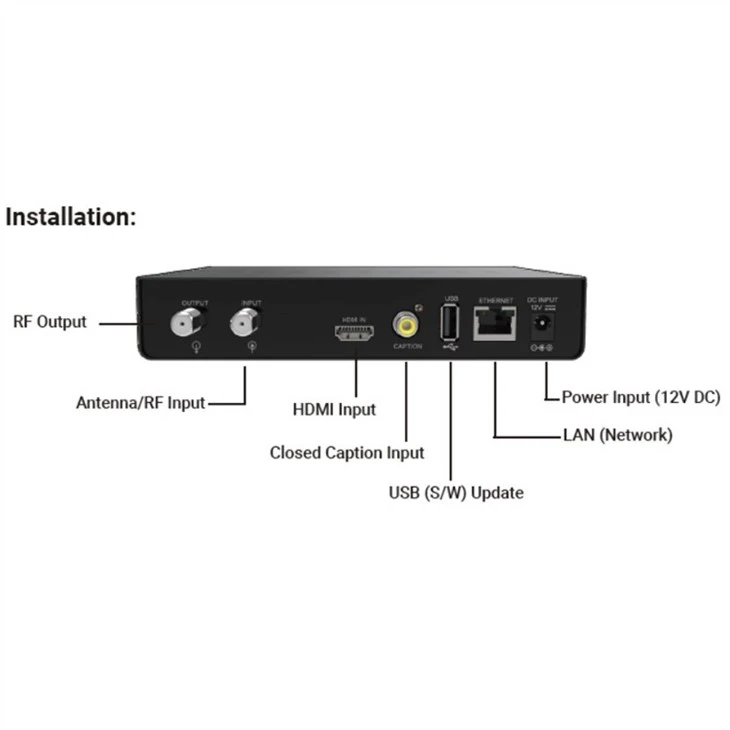

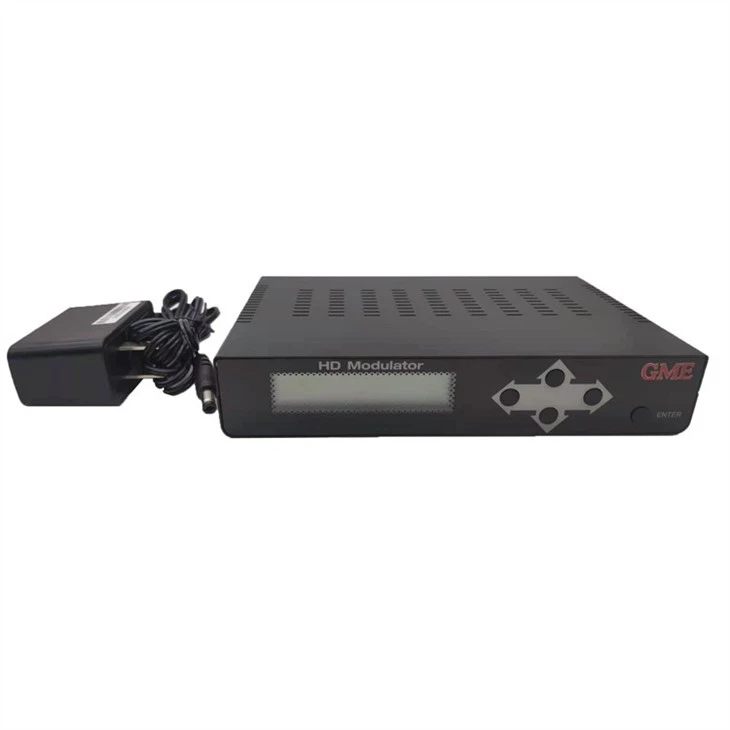

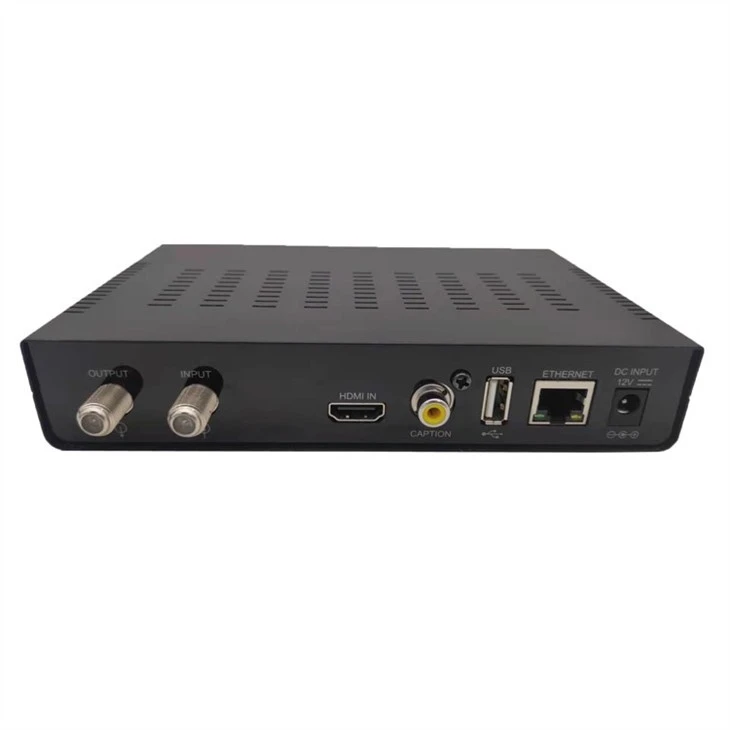

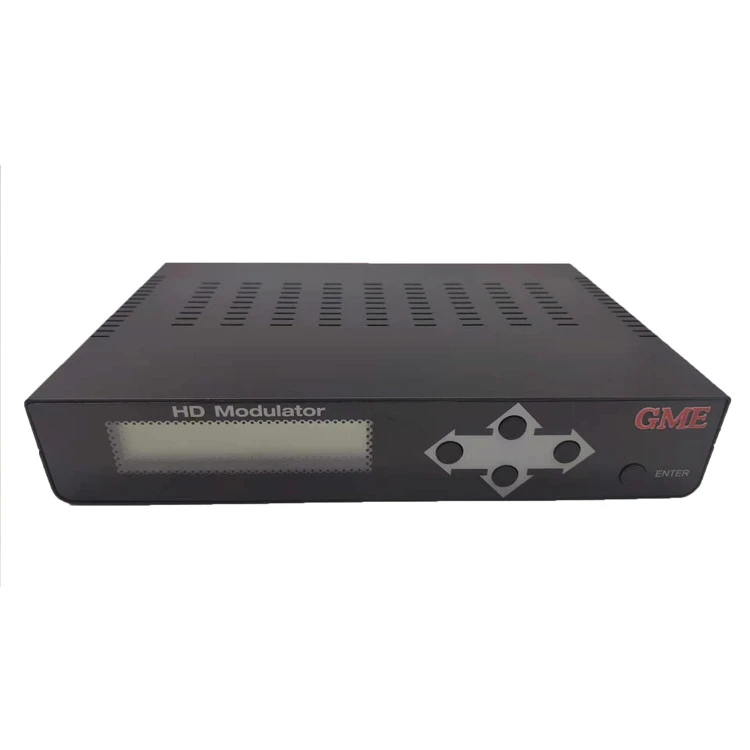

ה-Channel Master HD ATSC Modulator הוא מקודד/אפנן מקצועי-שנועד להתקנות מסחריות ומגורים. ATSC HD Modulator ממיר אות וידאו מפורמט HDMI לפורמט ערוץ דיגיטלי (ATSC). לאחר מכן ניתן יהיה להוציא את הערוץ הדיגיטלי דרך פלט ה-RF הקואקסיאלי בגב המכשיר. מספר הערוץ הדיגיטלי (ערוצים 1-99) ניתן לבחירת המשתמש. ערוצים דיגיטליים שנוצרים ממכשיר זה ניתנים לסריקה ולכוונן על ידי רוב מקלטי הטלוויזיה והמקלטים ATSC/OTA-. מצויד בתצוגת לוח קדמי ובלחצני ניווט בתפריט, ניתן להגדיר הגדרות כגון מספר ערוץ RF, מספר ערוץ וירטואלי ורמת פלט RF ללא שימוש במחשב. ניתן לנהל את המאפנן גם דרך רשת מקומית דרך יציאת ה-ethernet המובנית.
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||
|
מספר דגם: GDM-023 (CM-1050) |
|||
|
פָּרִיט |
טיפוסי |
מגבלת QC |
תנאי מבחן |
|
1. פלט RF |
|||
|
מַחבֵּר |
נקבה TYPE-F |
|
|
|
עַכָּבָּה |
75 אוהם |
|
|
|
טווח תדרים פלט |
CH2~CH69 |
57 מגה-הרץ ~ 803 מגה-הרץ |
|
|
פס נמוך CH2~CH13 |
57 מגה-הרץ ~ 213 מגה-הרץ |
|
|
|
High Band CH13~CH69 |
473MHz~803MHz |
|
|
|
רמת RF Out |
100dBµV |
100dBµV ± 5dBµV |
|
|
RF Out Level ADJ |
|
0dBm~-30dBm |
|
|
MER |
|
גדול או שווה ל-33dB |
|
|
2. כניסת RF |
|||
|
מַחבֵּר |
נקבה TYPE-F |
|
|
|
עַכָּבָּה |
75 אוהם |
|
|
|
FREQ. לָנוּעַ |
|
|
50~950 מגה-הרץ |
|
הפסד הכנסה |
- 4.8dB |
- 4.8 dB MAX. |
|
|
3. כניסת HDMI |
|||
|
מַחבֵּר |
שקע HDMI |
|
|
|
פורמט תואם |
|
אוטומטי / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. פונקציית הלוח הקדמי |
|||
|
|
|
לְהַכנִיס |
|
|
|
▲ למעלה |
|
|
|
|
▼ למטה |
|
|
|
|
◀ שמאלה |
|
|
|
|
▶ נכון |
|
|
|
לְהַצִיג |
|
LCD |
|
|
5. USB2.0 |
|||
|
מַחבֵּר |
שקע USB2.0 |
|
|
|
אותות |
|
|
עדכון קושחה |
|
עומס כוח USB |
|
5VDC 0.5A |
|
|
6. אתרנט |
|||
|
יציאת Ethernet |
|
RG45, 100M |
|
|
ניהול מרחוק |
|
ניהול אתרים |
|
|
7. כיתוב |
|||
|
מחברי קלט |
|
כיתוב סגור (צהוב RCA) |
|
|
8. נתונים כלליים |
|||
|
תוֹכנָה |
|
גרסת תוכנה |
|
|

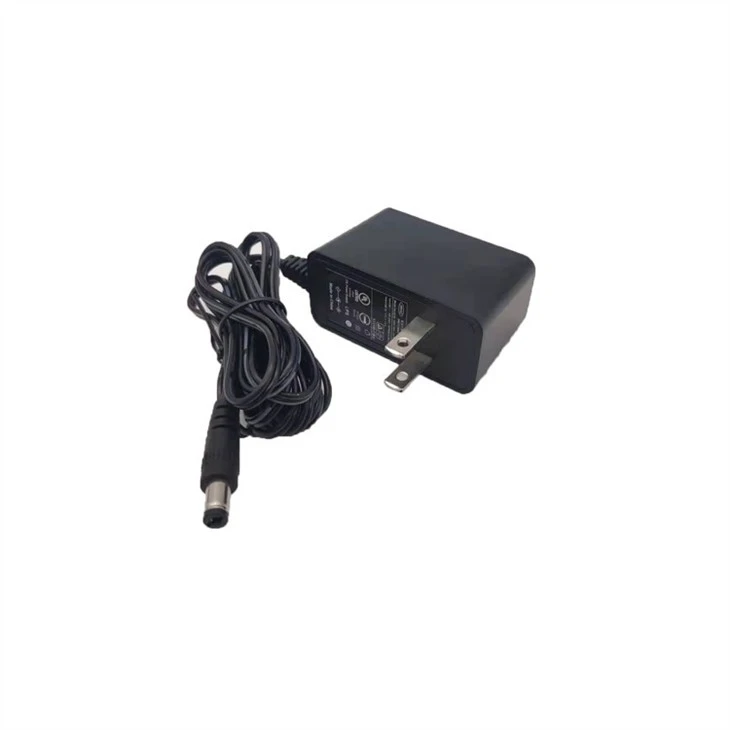

מתח אספקה |
|
AC100V~240V |
|
|
צריכת חשמל מקסימלית |
|
10W |
10W מקסימום בכניסת AC |
|
טמפרטורת עבודה |
|
תואר +5 עד תואר + 40 |
|
|
טמפרטורת אחסון |
|
-20 מעלות עד + 65 מעלות |
|
|
סְבִיבָתִי |
|
|
|
|
טֶמפֶּרָטוּרָה |
|
0 מעלות עד + 40 מעלות |
|
|
לַחוּת |
|
40RH עד 90RH |
|
|
מפרט מכני |
|
|
|
|
מידות |
|
172*126*32 מ"מ |
|
|
מִשׁקָל |
|
0.6 ק"ג בקירוב |
|
Goodmind Electronics (Shenzhen) Co., Ltd.
Goodmind Electronics (Shenzhen) Co., Ltd. הוקמה בשנת 1992 ומתמקדת במערכת שידורי טלוויזיה, בעלת יכולת ייצור משולבת אנכית עם צוות הנדסה מנוסה ומקצועי המספק שירות ODM למוצרי מערכות שידור בכבלים/לווין/קרקעי/IPTV
של ניסיון בתעשייה
אזור בניין ייצור
עובד ייצור בית מלאכה
אנשי מו"פ
איכות גבוהה

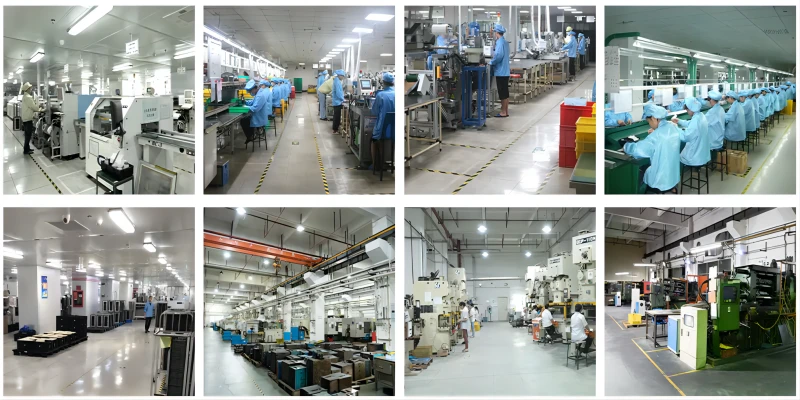

האיכות קובעת הכל. המפעל כולו עומד בתקני ניהול 5S יומיומיים. בתהליך הייצור אנו מקפידים על תהליכי בדיקת איכות בשלבים שונים, לרבות QC, IPQC, QC, CFQC, QA, הן בתהליך הייצור והן בחומרים הנכנסים, כמו גם בהנדסה קפדנית של בקרת איכות וניהול שרשרת אספקה.
שירותי OEM/ODM
מחקר ופיתוח מותאם אישית של ציוד לעיבוד אותות על פני כל שרשרת התעשייה, מגובה ב-30 שנות כוח מחקר ופיתוח מצטבר. עם שליטה בטכנולוגיות חדשות, אנו עומדים בדרישות-איכות ויעילות גבוהה של התאמה אישית, ומספקים פתרון אחד-.
צוות מקצועי
יש לנו צוות של מהנדסי עיצוב מוצרים תעשייתיים שיכולים לתכנן ולפתח פתרונות בהתאם לדרישות הלקוח. עם מעבדה משלנו, יש לנו מערכת ייצור מקיפה המכסה יצירת צורות, פיתוח פונקציונלי, עיצוב מעגלים, בדיקות ניסיוניות, ייצור תבניות, הזרקה והרכבה כדי לענות על צרכים מגוונים.
מהו מאפנן HD?
כל אות קלט HDMI יומר לאות RF (או "אנטנה") על ידי מאפנן HDMI-. ניתן להפיץ את זה באמצעות כבל הטלוויזיה הרגיל של הבית שלך; זה לא דורש כבלים מיוחדים. כל מכשיר טלוויזיה שמחובר יאפשר לך לצפות בכל מקור HDMI ברזולוציה מלאה.
שאלות נפוצות
ש: מהו מאפנן HD ATSC?
ת: אפנן HD ATSC הוא מכשיר הממיר אותות וידאו ואודיו בהבחנה גבוהה-(HD) לפורמט הסטנדרטי ATSC לשידורי טלוויזיה דיגיטליים.
ש: איך עובד מודולטור ATSC?
ת: הוא קולט את אות ה-HD הדיגיטלי ומאפנן אותו לפורמט הספציפי שהוגדר על ידי תקן ATSC. לאחר מכן ניתן לשדר את האות המאופנן הזה דרך גלי האתר.
ש: מה המטרה של שימוש במודולטור ATSC?
ת: המטרה העיקרית היא לאפשר שידור של תוכן HD דיגיטלי באוויר, ולהפוך אותו לנגיש לצופים עם מקלטי טלוויזיה תואמים-ATSC.
ש: מהן התכונות העיקריות של מאפנן HD ATSC?
ת: התכונות עשויות להשתנות, אך הנפוצות כוללות תמיכה בפורמטים שונים של וידאו ואודיו, פרמטרי אפנון התואמים לתקני ATSC, ולפעמים תכונות נוספות כמו תיקון שגיאות.
