תֵאוּר
54 עד 2150 מגה-הרץ DBS, OTA, מגבר מופעל באמצעות קו CATV עם חיזוק קדימה של 14 dB והחזרת תת פס פסיבית.
מַצָב
אותות DBS ו-CATV או Over The Air נדרשים במספר מיקומים המחוברים באמצעות כבל קואקס.
פִּתָרוֹן

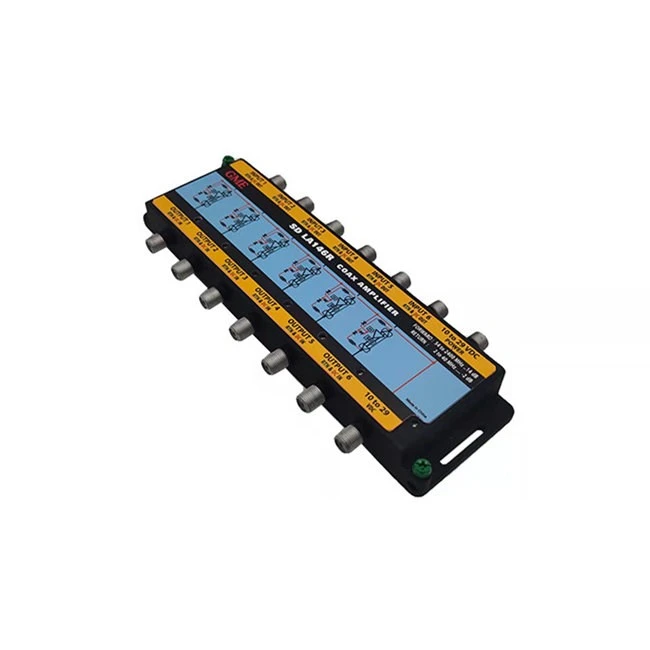

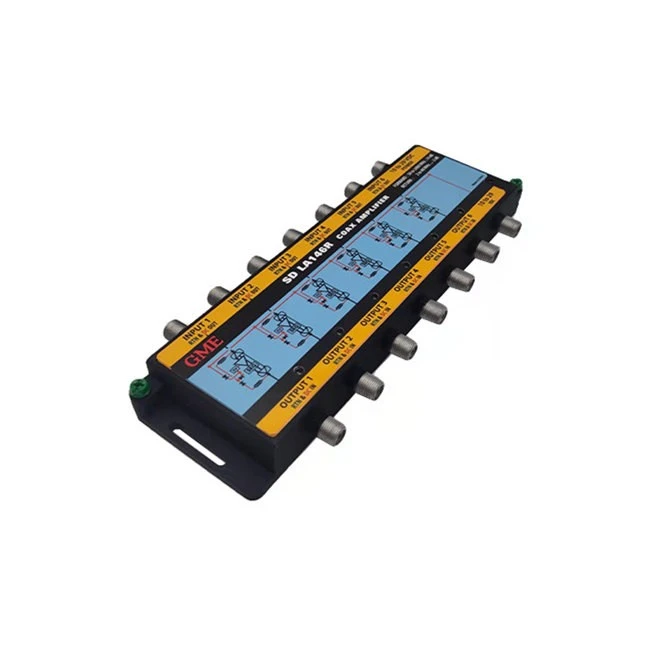

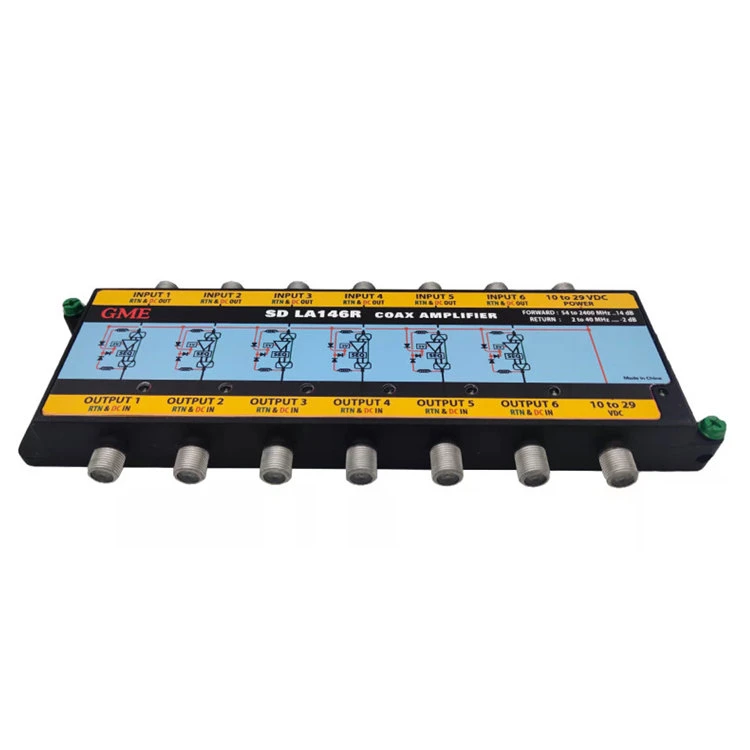

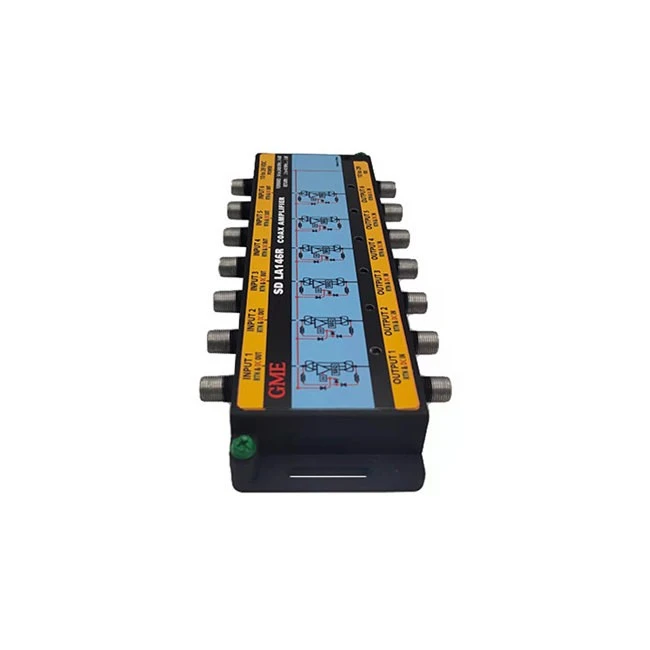

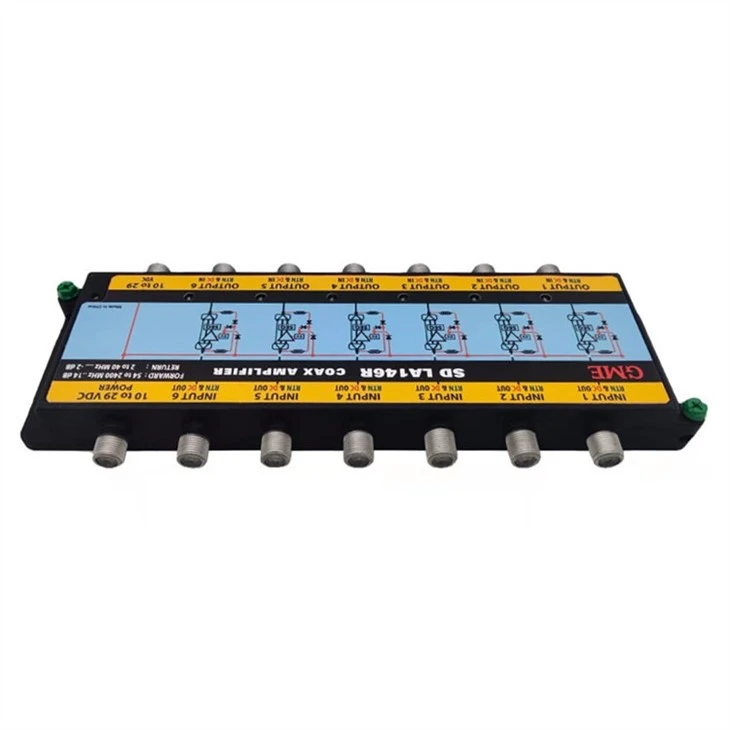

דגם LA146R 6 כניסות קואקס מגבר עם נתיב חזרה עשוי להיות מופעל על קו קוקס מכל מחבר פלט RF. דגם LA146R-T כולל ספק כוח חיצוני להפעלה ישירה. תכונת חיסכון באנרגיה מאפשרת למגבר לפעול ביעילות ב-12 עד 29 וולט.
מִפרָט
|
מקום מוצא: גואנגדונג, סין |
|||||
|
מספר דגם: GDAMP-038 (LA146R) |
|||||
|
פָּרִיט |
מינימום |
טיפ |
מקסימום |
יְחִידָה |
מַצָב |
|
מספר כניסות |
|
6 |
|
|
SAT 1 עד SAT 6 |
|
מספר יציאות |
|
6 |
|
|
OUT 1 עד OUT 6 |
|
טווח תדרי כניסה |
250 |
|
2150 |
MHz |
|
|
רווח ב-2150 |
13 |
|
15 |
dB |
|
|
שיפוע 250 עד 2150 מגה-הרץ |
3 |
4 |
5 |
dB |
|
|
עכבה נומינלית |
|
75 |
|
Ω |
|
|
אובדן החזר (קלט ופלט) |
|
|
-10 |
dB |
250 - 2150 מגה-הרץ |
|
בידוד |
30 |
|
|
dB |
עם אות מוחל על כל קלט והפלט בתור הפניה; הבידוד הנמדד בכל שאר היציאות יהיה גדול מ |
|
כּוֹחַ |
|
|
|
|
|
|
ספקי כוח |
|
|
|
|
שני ספקי 20 וולט 1 A |
|
מתח המופעל על מחברי המוצא |
10 |
|
28 |
Vdc |
כל מגבר בודד יפעל לפי מפרט כאשר מתח מופעל על כל מחבר היציאה של המגבר ויהיה |
|
מתח לתוך מחברי הכניסה |
10 |
|
28 |
Vdc |
כל מגבר בודד יפעל לפי מפרט כאשר מתח מופעל על מחבר הקלט. מתח לא יופיע |
|
20 וולט מופעל על יציאת DC LNB |
|
20 |
|
|
מתח זה יפעיל את כל ששת המגברים וה-20 וולט יהיו נוכחים במחבר הכניסה של כל מגבר. אין מתח |
|
20 וולט מופעל על יציאת DC AMP |
|
|
|
|
מתח זה יפעיל את כל ששת המגברים. לא יהיה מתח בכניסה או ביציאה של המגברים |
|
20 וולט מופעל על יציאת DC LNB |
|
20 |
|
Vdc |
20 וולט המופעל על יציאת DCLNB יעבור דרך יציאת DC |
|
זרם DC AMP ליציאת DC |
1.5 |
|
|
A |
|
|
שיא מתח מופעל |
|
|
28 |
Vdc |
חייב לשרוד כשהוא מוחל על כל היציאות או על כל היציאות למשך פחות או שווה ל-24 שעות. |
|
טווח מעבר זרם DC |
0 |
|
1.5 |
A |
|
|
התנגדות DC |
|
|
0.2 |
אוהם |
לא חל על כבלים |
|
נפילת מתח DC |
|
|
0.4 |
Vdc |
לא חל על כבלים |
|
DiSEq |
|
|
|
|
|
|
טווח תדרים DiSEqC |
17.6 |
22 |
26.4 |
kHz |
חייב לעבור ללא השפלה או עיוותים. |
|
עיין במפרט Eutelsat DiSEqC 2.0. |
|||||
|
עכבת מכשיר DiSEqC |
1000 |
|
|
Ω |
העכבה שהמכשיר מציג ביחס לאדמה. על פני טווח התדרים של DiSEqC |
|
DiSEqC דרך עכבה |
|
|
1 |
Ω |
העכבה שיש למכשיר בנתיב המעבר. על פני טווח התדרים של DiSEqC. |
|
מילות בקרה ETC עבור מיתוג 13/18 |
|
|
|
|
חייב לעבור ללא השפלה או עיוותים. אסור שנוכחותם תשפיע על ביצועי RF. |
|
עיין במפרט תפקוד תיבת המתגים של EchoStar 13/18. |
|||||
